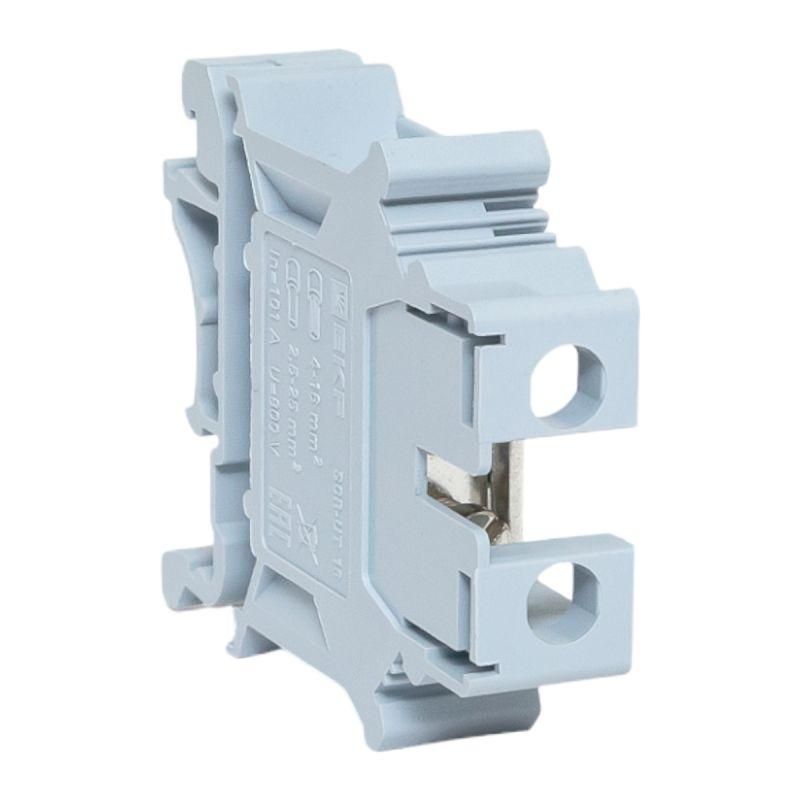

Клеммная колодка винтовая 16 UT серая| scr-ut-16-g | EKF

Клеммная колодка винтовая 16 UT серая от EKF - компактный элемент для надежного соединения проводов в электрических щитах и промышленном оборудовании. Артикул scr-ut-16-g обеспечивает простую фиксацию проводников сечением до 4 мм2 и рассчитана на работу в сетях до 800 В.

Назначение и область применения

Клеммная колодка винтовая 16 UT серая предназначена для коммутации и распределения электрических сигналов и мощности внутри щитового оборудования. Устанавливается на DIN-рейку и применяется там, где требуется прочное, долговечное и легко проверяемое соединение. Подходит для бытовых, промышленных и автоматизированных систем: станков, конвейеров, освещения, систем управления, щитов распределения.

Технические характеристики

• Максимальное рабочее напряжение: 800 В переменного тока (50 Гц)
• Максимальный ток: 63 А (по стандарту для данной серии)
• Сечение подключаемых проводов: 0,08–4 мм2 (медные жилы)
• Количество полюсов: 1
• Цвет корпуса: серый
• Материал корпуса: пожаростойкий цветной полиамид, устойчивый к высыханию и трещинам
• Тип зажима: винтовой
• Размеры: соответствует стандартным габаритам для DIN-рейки

Совместимость и монтаж

Клеммная колодка винтовая 16 UT серая совместима с любой стандартной DIN-рейкой типа TS35/7,5 или TS35/15. Монтаж выполняется простым защелкиванием на рейку - без инструментов. Для подключения: оголите конец провода на 8–10 мм, вставьте в зажим и затяните винт отверткой до плотного контакта. Не перетягивайте - это повредит контактную пластину. После установки проверьте надежность фиксации легким потягиванием провода.

Безопасность и стандарты

Изготовлена из самозагасающего материала, соответствует требованиям пожарной безопасности. Применяется в соответствии с нормами IEC 60947-7-1 для коммутационных устройств. Напряжение до 800 В позволяет использовать её в большинстве промышленных систем, однако не рекомендована для высоковольтных сетей выше указанного предела.

Преимущества

• Удобство обслуживания: винтовой зажим позволяет многократно отсоединять и подключать провода без замены элемента
• Высокая механическая прочность корпуса - не деформируется при температурных колебаниях
• Стабильный контакт даже при вибрациях - благодаря качественной металлической планке и точному зажиму
• Экономия места: компактный форм-фактор позволяет размещать несколько колодок в одном ряду
• Серый цвет корпуса снижает бликование и хорошо сочетается с другими элементами щита

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна оксидация и потеря контакта
• Запрещено использование в средах с постоянным воздействием масла, растворителей или агрессивных химикатов
• Не подходит для частот выше 50 Гц - не тестировалась на импульсных или высокочастотных сигналах
• Не имеет защиты от случайного прикосновения - требует установки в закрытые щиты
• Максимальное сечение 4 мм2 - не используется для силовых кабелей больше этого значения

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях автоматики
• Разводка фаз и нулей в этажных распределительных щитах
• Объединение нескольких слаботочных цепей (например, управление освещением)
• Формирование групповой развязки перед подачей питания на оборудование
• Альтернатива кросс-блокам в модульных щитах для временных подключений

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - слишком тонкий провод может выпасть, слишком толстый - повредить зажим
• Используйте отвертку с плоским наконечником подходящего размера - чтобы не сорвать резьбу винта
• При сборке щита располагайте колодки одной серии рядом - так проще идентифицировать группы
• Для многожильных проводов используйте наконечники (штыревые или трубчатые) - это увеличит срок службы контакта
• Клеммная колодка винтовая 16 UT серая от EKF - один из самых распространённых решений в серии UT; при необходимости замены выбирайте тот же артикул scr-ut-16-g для сохранения совместимости
