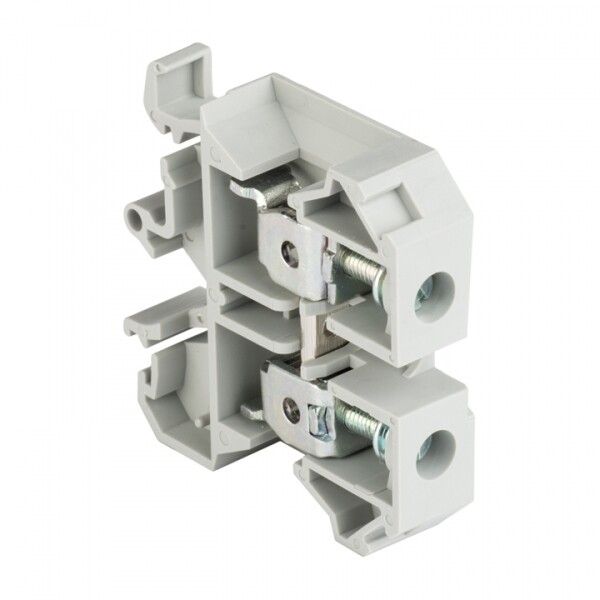

Колодка клеммная JXB-16/35 серая EKF PROxima | plc-jxb-16/35gy

Колодка клеммная JXB-16/35 проходная 90А серая от бренда EKF серии PROxima предназначена для надежного проходного соединения проводов в распределительных щитах. Подходит для промышленных систем управления, автоматизации и НКУ, где требуется прочное винтовое соединение с высокой нагрузочной способностью.

Назначение и область применения

Колодка клеммная JXB-16/35 проходная 90А серая используется для создания постоянных электрических соединений между входящими и выходящими проводниками в распределительных устройствах. Применяется в промышленных щитах, системах автоматизации, на станках, конвейерах и других объектах с повышенными требованиями к надежности. Подходит для цепей переменного тока частотой 50 Гц. Проходной тип позволяет передавать ток через устройство без разрыва цепи - идеально для последовательных соединений, заземления или распределения питания.

Технические характеристики

• Номинальный ток: 90 А - выдерживает длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 800 В - безопасное использование в сетях до 690 В переменного тока;
• Диапазон сечений провода: 10–16 мм2 - оптимально для медных жил указанного сечения;
• Тип соединения: винтовое - обеспечивает плотный контакт при затяжке отверткой;
• Материал корпуса: полиамид PA - термостойкий, химически устойчивый, не поддерживающий горение;
• Степень защиты IP20 - защищает от доступа пальцев и предметов >12,5 мм, но не от воды и пыли;
• Рабочий температурный диапазон: -40…+80 C - работает в холодных помещениях и нагретых щитах;
• Класс воспламеняемости V0 - материал самозагасает после удаления источника пламени;
• Ширина: 12 мм - компактный размер, экономит место на DIN-рейке;
• Высота: 51,5 мм - стандартная высота для совместимости с большинством шин и модульных решений;
• Позиция соединения: сбоку - провода вводятся параллельно друг другу, что упрощает маршрутизацию;
• Требует торцевую пластину - обязательна для герметичного закрытия и предотвращения случайного прикосновения к токоведущим частям;
• Способ монтажа: на DIN-рейку или G-рейку - стандартная установка в любые промышленные щиты;
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогов;
• Соответствие нормам: IEC 60309-1(1999), ГОСТ Р 50030.7.2002 - соответствует международным и российским стандартам безопасности.

Совместимость и монтаж

Колодка клеммная JXB-16/35 проходная 90А серая легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для правильной сборки необходимо использовать торцевую пластину - она закрывается после установки всех элементов и исключает риск поражения током. Монтаж выполняется обычной отверткой: ослабить винт, вставить провод сечением 10–16 мм2, затянуть до упора. Не допускается использование многожильных проводов без наконечников - они должны быть обжаты кольцевыми или трубчатыми наконечниками типа ПМ или ПК. Установка возможна рядом с другими клеммами серии PROxima без помех.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-1 и ГОСТ Р 50030.7.2002, что гарантирует соответствие уровням электробезопасности и механической прочности. Класс воспламеняемости V0 снижает риск распространения огня при аварии. IP20 обеспечивает базовую защиту от прикосновений, но не предназначен для открытых площадок или сырых помещений. Обязательное использование торцевой пластины является частью требований безопасности - без неё изделие не считается полностью установленным.

Преимущества

• Высокая долговечность благодаря прочному полиамидному корпусу;
• Подтверждённая нагрузочная способность 90 А - подходит даже для мощных потребителей;
• Проходной дизайн минимизирует количество точек соединения в цепи;
• Серый цвет стандартизирован - легко отличить от других клемм в щите;
• Длинная гарантия (7 лет) указывает на уверенность производителя в качестве;
• Рекомендован для проектного использования - значит, одобрен инженерами для массового внедрения.

Ограничения применения

• Не применяется во внешних условиях - IP20 не защищает от влаги и пыли;
• Запрещено использовать с проводами меньше 10 мм2 или больше 16 мм2 - риск плохого контакта или повреждения зажима;
• Требует обязательной установки торцевой пластины - без неё нельзя считать соединение безопасным;
• Не рекомендуется для частых демонтажей - винтовые зажимы теряют усилие затяжки после нескольких операций;
• Не подходит для переменного тока выше 50 Гц - ограниченная частотная характеристика.

Примеры использования

• Распределение питания на несколько двигателей в одном щите;
• Объединение заземляющих проводников в системе TN-S;
• Передача сигнала управления между модулями ПЛК;
• Формирование шины питания для группы реле или контакторов;
• Подключение силовых кабелей к автоматическим выключателям в промышленном щите.

Практические советы

• Перед монтажом проверьте сечение провода - используйте штангенциркуль, особенно если провод многожильный;
• Обжимайте многожильные провода наконечниками - это предотвратит расслоение жил при затяжке;
• Затягивайте винты равномерно, без лишнего усилия - переусилие может повредить резьбу или корпус;
• Устанавливайте торцевую пластину сразу после завершения сборки всей секции - забывать её не стоит;
• При групповой установке нескольких таких клемм оставляйте минимальный зазор 5 мм между ними для лучшей теплоотдачи;
• Эта модель - одна из немногих в категории, которая официально рекомендована для проектного использования - выбирайте её для масштабных объектов, где важна стандартизация.
