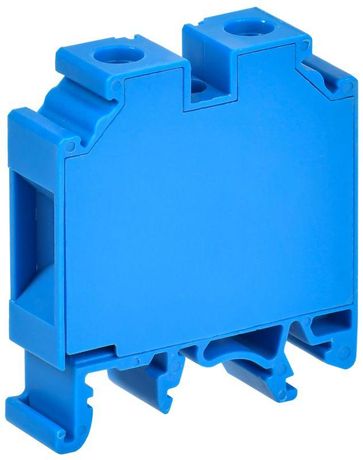

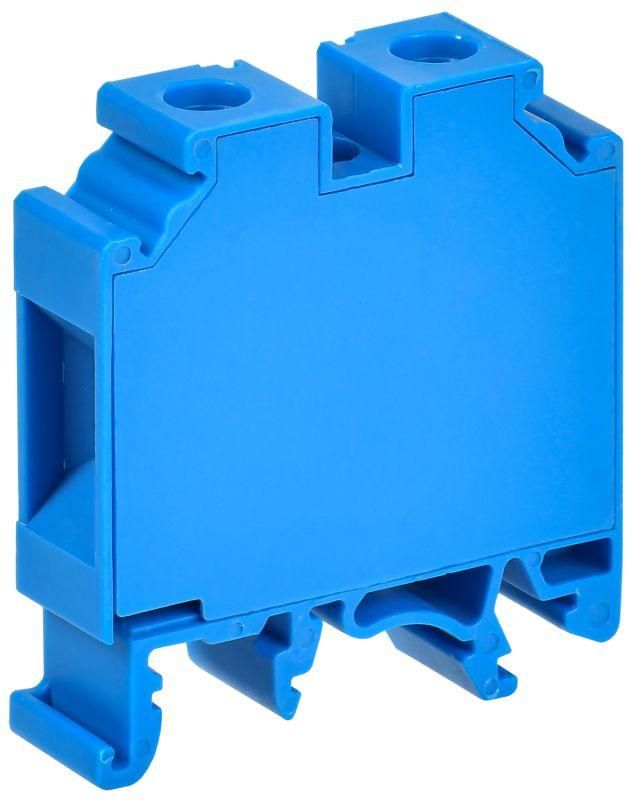

Колодка клеммная CTS ARMAFIX 16кв.мм син. IEK YCT10-00-K07-016

Колодка клеммная CTS 16 мм2 синяя от IEK предназначена для надёжного соединения проводов в распределительных щитах и промышленном оборудовании. Артикул yct10-00-k07-016 обеспечивает устойчивый контакт при токах до 76 А и напряжении до 1000 В, что делает её подходящим решением для задач автоматизации и распределения электроэнергии.

Назначение и область применения

Колодка клеммная CTS 16 мм2 синяя используется для создания разъёмных электрических соединений в цепях постоянного и переменного тока частотой 50 Гц. Применяется в промышленной автоматике, системах управления, щитах распределения, контрольно-измерительных приборах и энергообъектах. Подходит для подключения медных и алюминиевых проводов сечением от 0,2 до 16 мм2.

Технические характеристики

• Поперечное сечение провода: 0,2 – 16 мм2
• Номинальный ток: 76 А
• Номинальное напряжение: 1000 В
• Тип соединения: винтовое
• Количество полюсов: 1
• Количество зажимов на полюс: 2 (возможно подключение двух проводов)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Материал корпуса и изоляции: полиамид (PA)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли)
• Рабочая температура: от -40 C до +85 C
• Ширина: 12 мм
• Позиция подключения: сверху
• Срок службы: 20 лет
• Цвет: синий

Совместимость и монтаж

Колодка клеммная CTS 16 мм2 синяя совместима со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется защёлкиванием - достаточно плотно прижать изделие к рейке до характерного щелчка. Для подключения проводов используйте отвертку с плоским жалом. Убедитесь, что провод полностью вставлен в зажим и затянут до упора - слабый контакт вызывает перегрев. Оба зажима на одном полюсе можно использовать одновременно: один для входного, второй - для выходного провода, что удобно при последовательном соединении цепей.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для оборудования, работающего в условиях промышленного освещения и автоматических систем. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от влаги и пыли - не применяйте в открытых помещениях, на улице или в сырых средах. Материал корпуса - самозагасающий полиамид, соответствующий нормам UL94 V-0.

Преимущества

• Высокое контактное усилие винтового зажима снижает риск ослабления соединения при вибрации
• Универсальный диапазон сечений позволяет подключать как тонкие сигнальные провода, так и силовые кабели
• Два зажима на полюс позволяют выполнять ответвления без дополнительных перемычек
• Синий цвет корпуса упрощает визуальное различение фаз и цепей в щите
• Долгий срок службы (20 лет) при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 недостаточно для таких условий
• Запрещено использование с многожильными проводами без наконечников - возможен обрыв жил при затяжке
• Не рекомендуется применять для проводов сечением более 16 мм2 - превышение может повредить зажим или вызвать нагрев
• Не подходит для частых отсоединений - винтовые зажимы рассчитаны на долговременную установку

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях автоматики
• Распределение сети 220/380 В внутри щита управления
• Объединение нескольких проводов в одной точке (например, заземление или ноль)
• Соединение кабелей между модулями PLC и реле
• Формирование групповой нагрузки для освещения или вентиляции

Практические советы

• Перед монтажом удалите изоляцию с провода на длину, указанную в документации - обычно 8–10 мм
• Для многожильных проводов обязательно используйте наконечники типа НШВИ - это предотвращает выдавливание жил
• Проверяйте затяжку винта через несколько дней после первого включения - возможно ослабление при первичной деформации металла
• При использовании в щитах с ограниченным пространством учтите ширину 12 мм - легко компактно размещается рядом с другими клеммами
• Артикул yct10-00-k07-016 - часть серии CTS от IEK; другие модели этой серии отличаются числом полюсов и цветом, но сохраняют ту же технологию зажима
