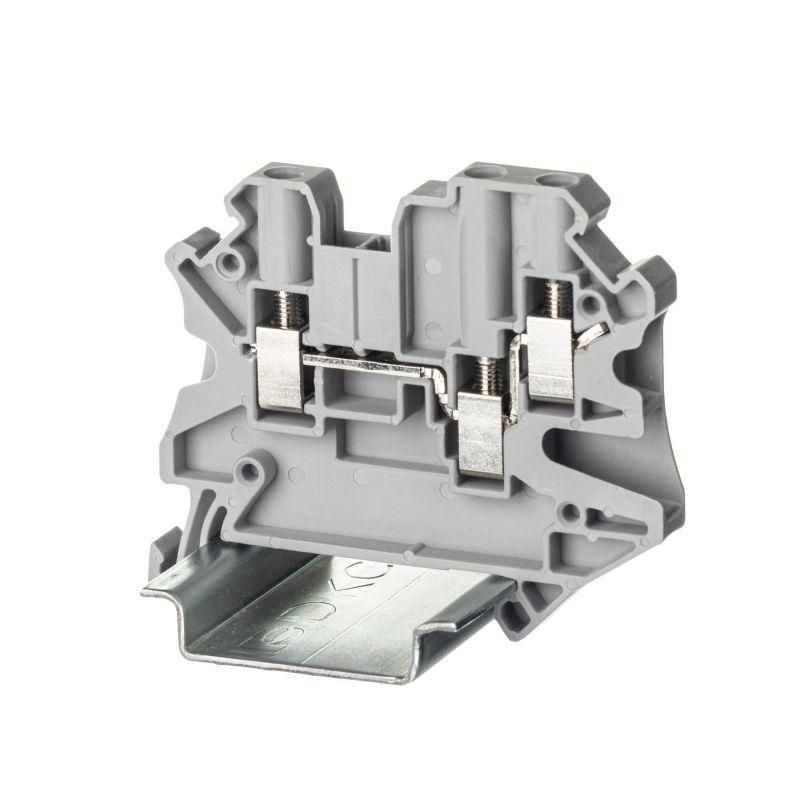

Клемма проходная , винтовой зажим, 3 точки подключения, 4 кв.мм, серая - TUR-4-TWIN ДКС

Клемма проходная винтовой зажим 3 точки подключения 4 кв.мм серая от DKC (ДКС), артикул tur-4-twin, обеспечивает надёжное соединение трёх проводов с сечением до 6 мм2 на DIN-рейке. Подходит для распределительных щитов, автоматизации и управления оборудованием.

Назначение и область применения

Эта клемма используется для последовательного соединения трёх проводников в цепях постоянного и переменного тока. Применяется в силовых и слаботочных системах: управление двигателями, освещением, PLC, реле, датчиками, конвейерами и другим промышленным оборудованием. Благодаря проходному типу позволяет передавать ток через всю цепочку без разрыва.

Технические характеристики

• Тип соединения: винтовой зажим с трёхточечной фиксацией
• Количество контактов: 3
• Диапазон сечений провода: 0,14–6 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 1000 В
• Способ монтажа: крепление на DIN-рейку 35 мм
• Рабочая температура: от –40 C до +105 C
• Ширина: 6,2 мм, высота: 47,5 мм
• Материал корпуса: термопласт PA 6.6 (найлон)
• Класс горючести: V0 (UL-94) - самозагасающий материал
• Цвет: серый
• Поддержка замыкающих пластин: да
• Количество каналов для перемычек: 2

Совместимость и монтаж

Клемма устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких инструментов не требуется. Каждый контакт зажимается одним винтом; затяжка осуществляется отверткой с плоским жалом. Установка замыкающей пластины (продается отдельно) позволяет соединить несколько клемм между собой для передачи потенциала. Перемычки вставляются в два специальных канала - они совместимы с типовыми перемычками для клемм серии DKC.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 - при возгорании он самостоятельно гаснет, что снижает риск распространения пламени. Номинальное напряжение 1000 В соответствует требованиям для промышленных сетей. Рабочий диапазон температур (-40…+105 C) гарантирует стабильную работу в суровых условиях: холодных складах, тепловых камерах, на открытых площадках.

Преимущества

• Трёхточечный зажим обеспечивает равномерное давление на провод - снижает риск перегрева и окисления
• Узкая ширина (6,2 мм) позволяет компактно размещать много клемм на одной рейке
• Поддержка замыкающих пластин и двухканальные перемычки упрощают сборку многоконтактных цепей
• Материал корпуса PA 6.6 устойчив к механическим нагрузкам и химическим воздействиям
• Серый цвет стандартизирован - легко отличить от других клемм в щите

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - используйте обжимные наконечники для проводов более 2,5 мм2
• Запрещено использовать в средах с постоянным воздействием масел, растворителей или агрессивных паров - материал PA 6.6 чувствителен к органическим жидкостям
• Не рассчитана на частую перестановку проводов - многократная затяжка/ослабление винта может повредить внутреннюю резьбу
• Не подходит для монтажа вне DIN-реек - отсутствуют крепёжные отверстия

Примеры использования

• Распределение фазы L1 на три входа автоматических выключателей в щите управления
• Объединение сигналов с трёх датчиков температуры в один контур контроллера
• Передача питания от одного модуля к следующему в цепочке I/O-модулей
• Создание общего нулевого провода (N) в распределительном щите

Практические советы

• При использовании проводов сечением менее 0,5 мм2 - обязательно примените наконечник, чтобы избежать выпадения жил
• Затягивайте винты усилием 0,2–0,3 Нм - переусиливать нельзя, есть риск повреждения контакта
• Используйте замыкающие пластины только с аналогичными клеммами той же серии - несовместимость может вызвать плохой контакт
• Проверьте посадочный диаметр DIN-рейки: клемма совместима только с рейками шириной 35 мм, глубиной 7,5 мм
• Для удобства обслуживания группируйте клеммы с одинаковым функционалом - например, все N-проводники в одном ряду
