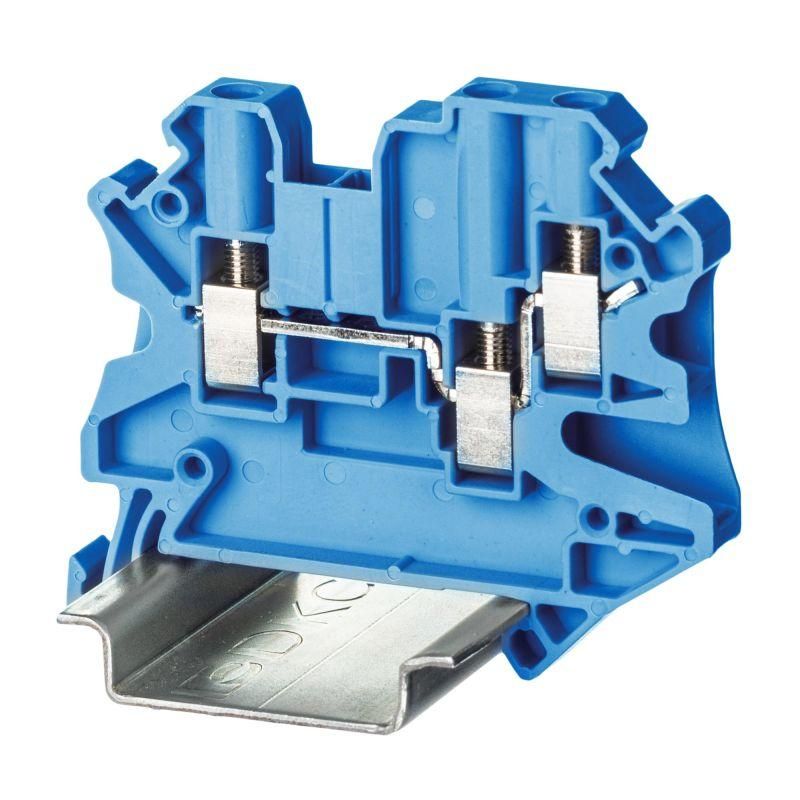

Клемма проходная , винтовой зажим, 3 точки подключения, 4 кв.мм, синяя - TUR-4-TWIN-BU ДКС

Клемма проходная винтовой зажим 3 точки подключения 4 кв.мм синяя от DKC (ДКС) - надёжное решение для последовательного соединения трёх проводов на DIN-рейке. Артикул tur-4-twin-bu подходит для слаботочных и силовых цепей с током до 32 А.

Назначение и область применения

Эта клемма используется для создания последовательных соединений между тремя проводниками в распределительных щитах, автоматических выключателях, контроллерах и других устройствах на DIN-рейке. Подходит для монтажа в промышленном оборудовании, системах автоматизации, конвейерах, станках и бытовых щитах. Применяется там, где требуется надёжное, не требующее обслуживания соединение с возможностью дальнейшего ответвления сигнала или питания.

Технические характеристики

• Тип соединения: винтовое - фиксация провода затяжкой винта
• Количество контактов: 3 - три отдельных зажима на одной клемме
• Диапазон сечений проводов: 0,14–6 мм2 - подходит для медных и многожильных проводов
• Номинальный ток: 32 А - допустимый постоянный ток при нормальных условиях
• Номинальное напряжение: 1000 В - безопасная работа в сетях до 1 кВ
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными рейками
• Рабочая температура: от –40 C до +105 C - устойчивость к экстремальным условиям
• Ширина: 6,2 мм, высота: 47,5 мм - компактный форм-фактор
• Цвет корпуса: синий - стандартизированная цветовая маркировка
• Материал изоляции: термопласт PA 6.6 - прочный, устойчивый к механическим нагрузкам
• Класс горючести: V0 (UL-94) - самозатухающий материал, не распространяет пламя
• Замыкающая пластина: необходима - для обеспечения электрической связи между контактами
• Положение подключения: сбоку - удобно для прямого ввода проводов
• Количество каналов для перемычек: 2 - можно использовать вставные перемычки для параллельного соединения

Совместимость и монтаж

Клемма проходная винтовой зажим 3 точки подключения 4 кв.мм синяя устанавливается на стандартную DIN-рейку 35 мм. Для работы необходимо закрепить её на рейке, затем зачистить провода до 6 мм2 и вставить их в каждый из трёх зажимов. Каждый винт затягивается отверткой до плотного контакта - перетягивать нельзя, чтобы не повредить жилу. Обязательно используйте замыкающую пластину (она не входит в комплект) для передачи тока между контактами. Перемычки подходят только для моделей с двумя каналами - они обеспечивают гальваническую связь без дополнительной проводки.

Безопасность и стандарты

Изоляция выполнена из материала с классом горючести V0 по UL-94 - при возгорании материал самостоятельно гаснет, что снижает риск распространения пламени внутри шкафа. Номинальное напряжение 1000 В соответствует требованиям IEC 60947-7-1. Рабочая температура от –40 C до +105 C позволяет применять клемму в холодных помещениях и рядом с нагреваемыми элементами. Соответствие стандартам гарантирует долговечность и безопасность в промышленной среде.

Преимущества

• Трёхточечная конструкция - экономит место в щите, уменьшает количество соединителей
• Фиксация винтом - надёжнее, чем пружинные аналоги, особенно при вибрациях
• Устойчивость к широкому диапазону температур - работает даже в неотапливаемых помещениях
• Цветовая маркировка (синий) - легко отличить от других клемм при обслуживании
• Поддержка вставных перемычек - ускоряет сборку и исключает лишние провода
• Компактные габариты - плотная укладка на рейке без перегрузки

Ограничения применения

• Не подходит для алюминиевых проводов - только для меди
• Требуется обязательная установка замыкающей пластины - без неё соединение будет разрывным
• Максимальное сечение 6 мм2 - не годится для мощных линий свыше 32 А
• Не предназначен для частого демонтажа - многократное открывание винтов снижает надёжность контакта
• Не имеет защиты от случайного прикосновения - рекомендуется использовать в закрытых щитах

Примеры использования

• Распределение фазы между несколькими автоматами в одном ряду
• Создание общей нулевой шины в щите управления
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Объединение сигналов от нескольких устройств в PLC-панели
• Сборка временных тестовых цепей в мастерских

Практические советы

• Перед монтажом всегда проверяйте, что провод полностью вставлен - видно по метке на корпусе
• Затягивайте винты равномерно: слишком слабо - плохой контакт; слишком сильно - повреждение жилы
• Используйте только оригинальные замыкающие пластины от DKC - несовместимые детали могут не фиксироваться
• Для многожильных проводов применяйте наконечники - это предотвращает расслоение жил
• При использовании перемычек следите, чтобы они были правильно установлены - неплотный контакт вызывает нагрев
• Проверьте посадочный размер: ширина клеммы 6,2 мм - она точно встанет на стандартную DIN-рейку 35 мм
