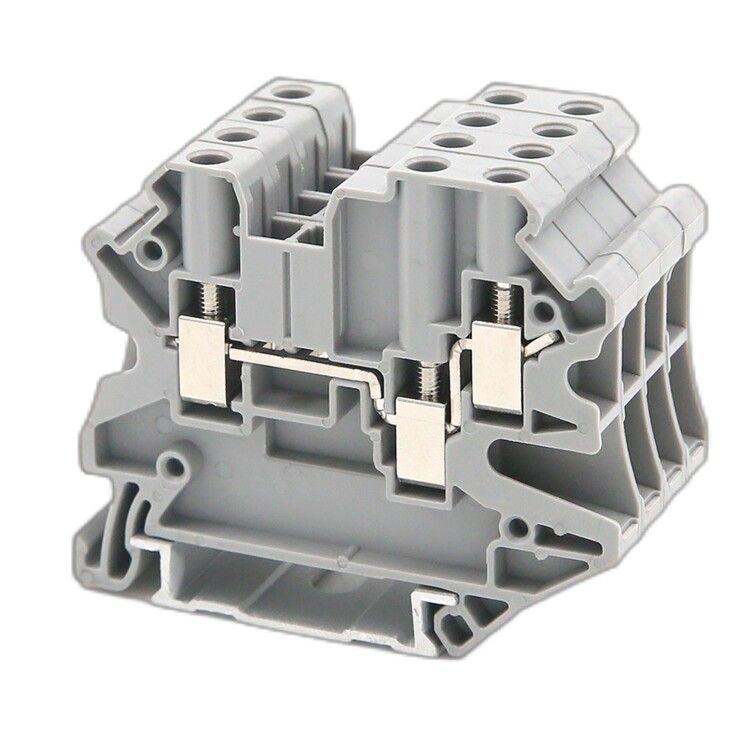

Клемма проходная , винтовой зажим, 3 точки подключения, 2.5 кв.мм, серая - TUR-2.5-TWIN ДКС

Клемма проходная, винтовой зажим, 3 точки подключения, 2.5 кв.мм, серая от DKC (ДКС) с артикулом tur-2.5-twin — это надёжное устройство для последовательного соединения трёх проводов на DIN-рейке, подходящее для слаботочных и силовых цепей в промышленной автоматике.

Назначение и область применения

Эта клемма используется для создания неразрывных электрических соединений между тремя проводниками. Подходит для распределения сигнала, питания или заземления в щитах управления, на станках, конвейерах, системах освещения и других устройствах с жёсткими требованиями к надёжности соединений. Применяется там, где требуется компактное, устойчивое к вибрации и перегреву решение для многократного подключения проводов.

Технические характеристики

• Тип соединения: винтовой зажим — обеспечивает прочную фиксацию провода при затяжке
• Количество точек подключения: 3 — три отдельных входа/выхода на одной клемме
• Диапазон сечений проводов: 0,14–4 мм² — поддерживает медные и многожильные провода
• Номинальный ток: 24 А — рассчитана на длительную работу при нагрузке до этого значения
• Номинальное напряжение: 1000 В — безопасна для работы в сетях до 1 кВ
• Способ монтажа: крепление на DIN-рейку 35 мм — совместима со стандартными шинами
• Рабочая температура: от –40 °C до +105 °C — выдерживает экстремальные условия
• Материал корпуса: термопласт PA 6.6 — высокая механическая прочность и термостойкость
• Класс воспламеняемости: V0 (UL-94) — самозатухающий материал, не распространяет пламя
• Цвет: серый — стандартизированная окраска для удобства визуального различения
• Габариты: 47,5 × 5,2 × 57,8 мм (В×Ш×Г) — компактный форм-фактор
• Замыкающая пластина: возможно использование — позволяет легко соединить несколько клемм в цепь
• Каналы для перемычек: 2 — поддерживают установку вставных перемычек для параллельного соединения

Совместимость и монтаж

Клемма tur-2.5-twin монтируется на стандартную DIN-рейку 35 мм. Установка происходит путём защёлкивания — достаточно плотно прижать клемму к рейке до характерного щелчка. Для подключения проводов ослабьте винт, введите провод на глубину 10–12 мм, затем затяните до упора. Не используйте инструменты с острыми гранями — можно повредить контактную пластину. Клемма совместима с любыми вставными перемычками, соответствующими шагу 5,08 мм. Замыкающие пластины устанавливаются сверху — они обеспечивают электрическую связь между соседними клеммами без дополнительных проводов.

Безопасность и стандарты

Клемма выполнена из материала с классом горючести V0 по UL-94 — не поддерживает горение и самотушится после удаления источника пламени. Номинальное напряжение 1000 В и рабочий ток 24 А соответствуют требованиям IEC 60947-7-1. Сертифицирована для применения в промышленных электроустановках. Материал корпуса PA 6.6 устойчив к химическим воздействиям и не выделяет токсичных веществ при нагреве.

Преимущества

• Удобная трёхточечная конструкция снижает количество отдельных клемм в сборке
• Поддержка широкого диапазона сечений (0,14–4 мм²) — универсальность для разных типов проводов
• Стандартный шаг и возможность установки перемычек — ускоряют монтаж и минимизируют лишние соединения
• Высокая термостойкость (до +105 °C) — работает даже в закрытых щитах с повышенным тепловыделением
• Фиксация на DIN-рейке — быстрая замена и модульная сборка

Ограничения применения

• Не предназначен для подключения алюминиевых проводов — риск ослабления контакта из-за разницы коэффициентов расширения
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации — возможен самопроизвольный откручивание винта
• Максимальная площадь сечения — 4 мм²; более толстые провода не войдут в зажим
• Не является герметичной — не применяется во влажных средах без защиты (например, IP65/IP67)

Примеры использования

• Распределение 24 В постоянного тока от блока питания к нескольким датчикам на конвейере
• Объединение трёх выходов реле в одну группу заземления
• Создание цепи управления с последовательным подключением кнопок старта/стоп/экстренной остановки
• Сборка распределительной шины в щите управления насосной станции

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в диапазон 0,14–4 мм² — слишком тонкий провод может выпасть, слишком толстый — повредит зажим
• Используйте отвертку с плоским лезвием, подходящего размера — переусердствовать с усилием нельзя, чтобы не срезать резьбу
• Если клемма устанавливается рядом с другими элементами, учтите её ширину 5,2 мм и длину 57,8 мм — нужен свободный доступ для обслуживания
• Для долговечности соединения — перед затяжкой зачистите провод до металлического блеска, уберите оксиды
• При использовании перемычек — выбирайте оригинальные или совместимые модели, чтобы избежать плохого контакта
• Проверяйте затяжку винтов через 1–2 месяца после первого запуска — особенно в условиях колебаний температур
