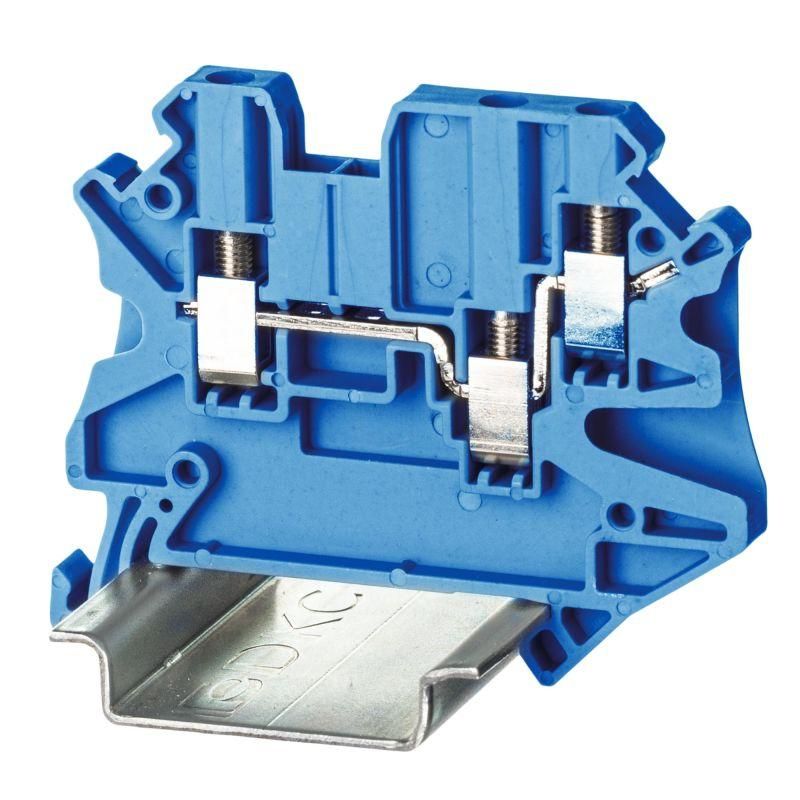

Клемма проходная , винтовой зажим, 3 точки подключения, 2.5 кв.мм, синяя - TUR-2.5-TWIN-BU ДКС

Клемма проходная винтовой зажим 3 точки подключения 2.5 кв.мм синяя от DKC (ДКС) - надёжное решение для последовательного соединения трёх проводов на DIN-рейке. Артикул tur-2.5-twin-bu подходит для слаботочных и силовых цепей с током до 24 А.

Назначение и область применения

Эта клемма используется для создания последовательных соединений между тремя проводниками в распределительных щитах, автоматике и оборудовании. Подходит для монтажа в системах управления, освещения, промышленной автоматизации, конвейерах и станках. Применяется там, где требуется компактное, устойчивое и легко проверяемое соединение без пайки.

Технические характеристики

• Тип соединения: винтовой зажим - обеспечивает прочную фиксацию провода при затяжке
• Количество контактов: 3 - три отдельных зажима на одной клемме
• Диапазон сечений проводов: 0,14–4 мм2 - совместима с большинством медных и многожильных проводов
• Номинальный ток: 24 А - выдерживает нагрузки типичных бытовых и промышленных цепей
• Номинальное напряжение: 1000 В - безопасна для работы в сетях до 1 кВ
• Способ монтажа: крепление на DIN-рейку 35 мм - стандартная шина для промышленных щитов
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и жаркие помещения
• Ширина: 5,2 мм, высота: 47,5 мм - компактный форм-фактор для плотной укладки
• Цвет: синий - стандартизированная окраска для удобства идентификации
• Материал корпуса: термопласт PA 6.6 - прочный, устойчивый к механическим повреждениям и химическим воздействиям
• Класс горючести: V0 (UL-94) - самозагасающий материал, снижает риск распространения пламени
• Замыкающая пластина: необходима - для передачи тока между контактами требуются специальные перемычки
• Положение подключения: сбоку - провода вводятся перпендикулярно к рейке, что упрощает маршрутизацию
• Количество каналов для перемычек: 2 - позволяет использовать две вставные перемычки для связи соседних клемм

Совместимость и монтаж

Клемма проходная винтовой зажим 3 точки подключения 2.5 кв.мм синяя устанавливается на стандартную DIN-рейку 35 мм. Для правильного функционирования необходимо использовать совместимые замыкающие пластины - они обеспечивают электрическую связь между контактами. Перемычки должны соответствовать ширине клеммы (5,2 мм) и иметь подходящую форму для двух каналов. Установка выполняется простым защёлкиванием на рейку; для подключения проводов ослабьте винт, введите провод на глубину 8–10 мм, затем затяните до упора - не переусердствуйте, чтобы не повредить жилу.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 по UL-94 - это значит, что он не поддерживает горение после удаления источника пламени. Клемма соответствует требованиям безопасности для электроустановок до 1000 В. Работает в экстремальных температурных режимах, что делает её пригодной для использования в соответствии с IEC 60947-7-1 и другими нормами для коммутационных устройств.

Преимущества

• Удобство диагностики: каждый контакт доступен для проверки мультиметром без демонтажа
• Стабильность соединения: винтовой зажим предотвращает ослабление даже при вибрациях
• Плотная укладка: малая ширина (5,2 мм) позволяет разместить много клемм на одной рейке
• Защита от перегрева: материал PA 6.6 сохраняет прочность при высоких температурах
• Чёткая маркировка цветом: синий цвет помогает отличить эту клемму от других в щите

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен эффект гальванической коррозии
• Требует обязательного использования замыкающих пластин - без них соединение между точками будет разрывным
• Не рекомендовано применение в средах с постоянными ударными нагрузками - лучше использовать клеммы с дополнительной фиксацией
• Максимальное сечение 4 мм2 - нельзя использовать провода больше указанного, иначе есть риск плохого контакта или повреждения зажима

Примеры использования

• Подключение нескольких датчиков к одному входу контроллера
• Разветвление питания на несколько светильников в одном ряду
• Объединение фазных проводов в распределительном щите
• Создание цепей сигнализации с несколькими выходами
• Передача сигнала через несколько модулей в автоматизированных системах

Практические советы

• При использовании многожильных проводов обязательно используйте наконечники - это предотвратит заплетание жил и улучшит контакт
• Проверяйте затяжку винтов через 1–2 месяца после монтажа - особенно в условиях вибраций
• Выбирайте замыкающие пластины точно по размеру: слишком длинные могут задевать соседние клеммы
• Для удобства сборки используйте крестовую отвертку с регулируемым моментом - избыточная сила повредит резьбу
• Учитывайте посадочные размеры: высота 47,5 мм требует достаточного свободного места сверху и снизу на рейке
