Наконечник 71 909 NET-E2508-B10 Е-гильзы НШВИ синий (10 шт/упак) |71909 |Navigator 19573

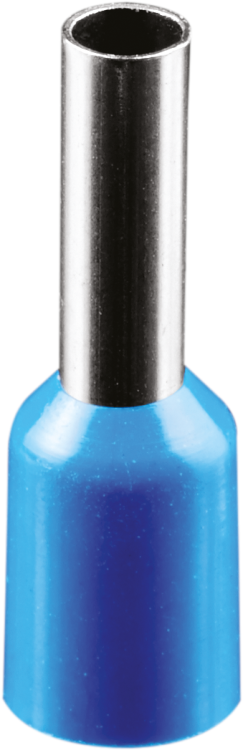

Наконечник-гильза втулочная НШВИ 2,5-8,2 синий (10 шт/упак) от бренда Navigator предназначен для надёжного соединения многожильных медных проводов с зажимами автоматических выключателей, клеммных колодок и других контактных устройств. Этот продукт из серии NET-E обеспечивает безопасную передачу тока на напряжение до 220 В, защищён изолирующим фланцем и рассчитан на работу в широком температурном диапазоне.

Назначение и область применения

Наконечник-гильза втулочная НШВИ 2,5-8,2 синий (10 шт/упак) используется для оконцевания многожильных медных проводов сечением 2,5 мм2. Применяется в распределительных щитах, пультах управления, силовой аппаратуре и на объектах с высокой вибрацией - где важно предотвратить выпадение жил из контакта. Подходит для монтажа в бытовых, промышленных и коммерческих системах.

Технические характеристики

• Сечение провода: 2,5 мм2
• Длина втулки: 15,6 мм
• Внутренний диаметр втулки: 8,2 мм (соответствует типоразмеру для кабеля с этим сечением)
• Материал втулки: медь с лужёным покрытием
• Материал изоляции: полиамид (PA)
• Цвет изоляции: синий (стандарт для нулевых или фазных проводов в зависимости от схемы)
• Рабочее напряжение: до 220 В
• Диапазон температур: от –40 C до +125 C
• Количество контактов: одноканальный (на один провод)
• Тип конструкции: стандартная трубчатая форма
• Упаковка: 10 штук в упаковке
• Гарантия: 3 года

Совместимость и монтаж

Наконечник-гильза втулочная НШВИ 2,5-8,2 синий (10 шт/упак) совместим с клеммами, болтовыми зажимами и гребёнками, имеющими внутренний диаметр 8,2 мм. Монтаж выполняется с помощью опрессовки специальным клещами - необходимо выбрать матрицу под размер 2,5 мм2. Изолированный фланец позволяет выполнять работы без демонтажа изоляции кабеля. Убедитесь, что все жилы полностью вошли в втулку перед опрессовкой - недостаточно плотное соединение снижает долговечность.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству серий NET-E от Navigator Group. Лужёная медь препятствует окислению, повышает надёжность контакта и исключает перегрев. Полиамидная изоляция устойчива к механическому воздействию, химическим средам и повышенной влажности. Соответствует нормам безопасности для электроустановок до 1000 В переменного тока.

Преимущества

• Изоляционный фланец защищает от случайного замыкания между соседними выводами
• Лужёное покрытие увеличивает срок службы контакта в условиях влаги и перепадов температур
• Полиамидная изоляция прочнее, чем ПВХ, и сохраняет форму даже после многократных циклов нагрева
• Яркий синий цвет упрощает визуальную идентификацию проводника в сложных схемах
• Высокая термостойкость (+125 C) делает изделие подходящим для установки рядом с мощными элементами

Ограничения применения

• Не применяется для одножильных проводов - предназначена только для многожильных медных кабелей
• Запрещается использовать с алюминиевыми проводами - материал втулки несовместим
• Не рекомендовано применение при напряжении выше 220 В - не соответствуют классу изоляции для более высоких значений
• Не следует использовать в местах постоянного погружения в жидкости - хотя изоляция IP-защиты не указана, она не является герметичной

Примеры использования

• Подключение входного автомата в этажном щите
• Присоединение нулевой шины в распределительной коробке
• Обжим проводов к клеммам частотных преобразователей
• Монтаж сигнальных линий на станках с ЧПУ
• Соединение проводов в осветительных контроллерах

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 2,5 мм2 требует точного подбора инструмента; использование слишком большого или маленького пуансона вызывает плохую опрессовку
• После обжима потяните за провод - он не должен свободно выходить из втулки
• Синий цвет часто используют для N-проводов, но всегда сверьте с проектом - цветовая маркировка зависит от системы заземления
• Храните в сухом месте - длительное воздействие влаги может снизить эффективность лужения
• Для массового монтажа удобно заказывать сразу несколько упаковок - 10 штук достаточно для одного щита, но запас нужен на брак и поправки
