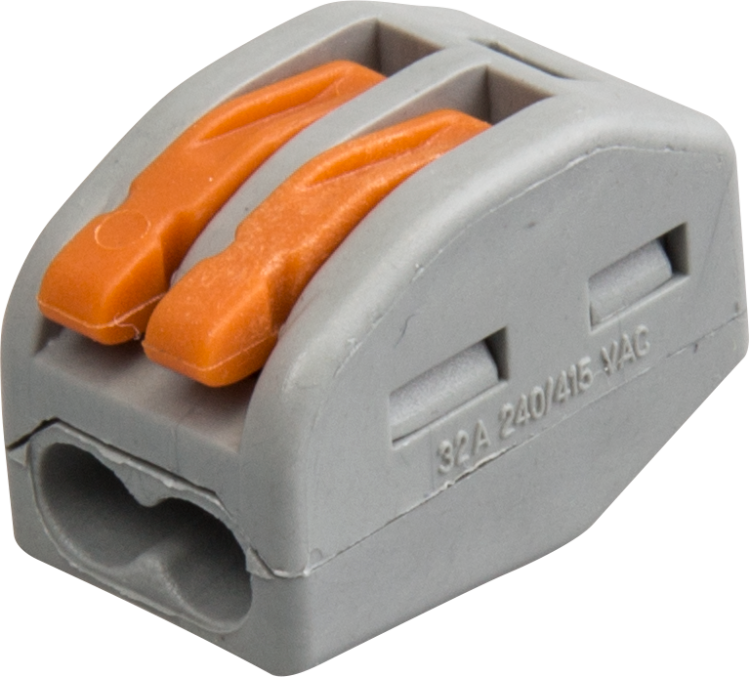

Клемма монтажная 71 786 NTC-R-2-r (уп.5шт) Navigator 71786 19450

Клеммы монтажные 71 786 NTC-R-2-r от бренда Navigator — это компактные, многоразовые соединители с пружинным зажимом и рычагом для быстрого подключения проводов в электрических цепях переменного тока. Упакованы по 5 штук, подходят для монтажа на кабель и используются в распределительных коробках, пультах управления и оборудовании с ограниченным пространством.

Назначение и область применения

Клеммы 71 786 NTC-R-2-r предназначены для надежного и многоразового соединения медных одножильных и многожильных проводников в сетях переменного тока с частотой 50/60 Гц. Применяются там, где требуется быстрая сборка, частое обслуживание или замена проводов — например, в щитах управления, автоматике, станках, конвейерах, осветительных системах и других устройствах с доступом к кабелям.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Поперечное сечение проводника: 0,08–2,5 мм²
• Количество клемм на полюс: 2 (два входа на один контакт)
• Тип присоединения: пружинный зажим с рычагом
• Расположение присоединения: сбоку
• Материал корпуса: полиамид (термостойкий, самозатухающий)
• Рабочая температура: от –30 °C до +110 °C
• Цвет: темно-серый
• Способ монтажа: фиксация на кабеле (не требует панели или DIN-рейки)

Совместимость и монтаж

Клеммы 71 786 NTC-R-2-r совместимы с медными проводниками любого типа — одножильными и многожильными, даже с оконцевателями. Для подключения достаточно открыть рычаг, вставить провод на нужную глубину и зафиксировать его нажатием. Монтаж выполняется без инструментов: зажим работает механически, без винтов. Подходят для установки в плотных местах благодаря боковому расположению контактов. Не требуют крепления на DIN-рейку — можно закрепить на кабеле или внутри корпуса с помощью хомутов или клея.

Безопасность и стандарты

Клеммы соответствуют требованиям безопасности для оборудования, работающего в условиях повышенной влажности и перепадов температур. Корпус из самозатухающего полиамида обеспечивает термическую стойкость и предотвращает распространение пламени. Напряжение 400 В позволяет использовать их в трехфазных сетях 380 В. Частота 50/60 Гц указывает на применение исключительно в сетях переменного тока — постоянный ток не рекомендован.

Преимущества

• Быстрое подключение и отключение — рычаг позволяет работать одной рукой
• Многоразовое использование — зажим не деформируется после нескольких циклов
• Устойчивость к вибрациям — пружинный механизм сохраняет контакт под нагрузкой
• Защита от случайного выдергивания — провод фиксируется надежно, без проскальзывания
• Компактная форма — экономия места в тесных коробках и модулях

Ограничения применения

• Не подходят для алюминиевых проводов — возможна коррозия и потеря контакта
• Запрещено использование в цепях постоянного тока выше 48 В — риск дуги и оплавления
• Не рассчитаны на провода сечением более 2,5 мм² — перегрузка вызовет нагрев и выход из строя
• Не предназначены для открытого монтажа вне защиты — не имеют IP-класса, чувствительны к пыли и влаге
• Не следует использовать в средах с высоким уровнем химических паров — полиамид может деградировать

Примеры использования

• Подключение датчиков температуры NTC к контроллерам в промышленном оборудовании
• Соединение проводов между кнопками управления и реле в пульте станка
• Разветвление цепей освещения в распределительных коробках
• Фиксация проводов питания в малогабаритных блоках автономной автоматики
• Обслуживаемые участки в системах HVAC, где часто меняются кабели

Практические советы

• Перед вставкой провода удалите изоляцию точно на длину, указанную в документации — слишком длинный конец может мешать зажиму
• Используйте только медные провода; если применяете оконцеватель — выбирайте тип, совместимый с пружинным зажимом
• Проверяйте надежность соединения легким потягиванием провода после фиксации — рычаг должен полностью закрываться
• При монтаже в группе оставляйте минимальный зазор 5 мм между соседними клеммами для теплоотвода
• Артикулы 71786 и 19450 — это одна и та же модель, просто разные номера по каталогам. Клеммы 71 786 NTC-R-2-r всегда идут в упаковке по 5 штук — не стоит покупать поштучно
