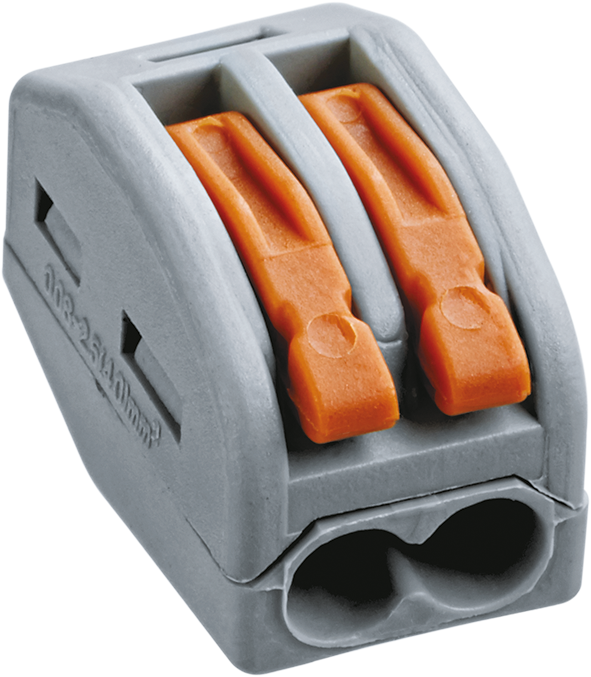

Клемма монтажная NTC-R-2 с рычагом (уп.50шт) Navigator 71289 19283

Клемма монтажная NTC-R-2 с рычагом от бренда Navigator - это компактное устройство для надежного и многоразового соединения проводов в распределительных коробках, щитах и оборудовании. Упаковка содержит 50 штук артикула 19283, что удобно для массовой установки.

Назначение и область применения

Клемма монтажная NTC-R-2 с рычагом используется для соединения медных одножильных и многожильных проводников в цепях переменного тока 50/60 Гц. Подходит для монтажа в электрических щитах, распределительных коробках, пультах управления, станках и конвейерах. Применяется там, где требуется быстрая перенастройка, обслуживание или замена проводов без инструментов.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Поперечное сечение проводника: от 0,08 до 4 мм2
• Количество клемм на полюс: 2 (вход и выход)
• Тип присоединения: пружинный зажим - без винтов, без инструментов
• Способ монтажа: на кабель (закрепляется на DIN-рейке или поверхности)
• Рабочая температура: от –30 C до +110 C
• Материал корпуса: термопласт - устойчив к нагреву и механическим нагрузкам
• Расположение контактов: сбоку - позволяет компактную сборку
• Цвет: темно-серый

Совместимость и монтаж

Клемма NTC-R-2 с рычагом совместима с медными проводниками любого типа - одножильными и многожильными. Для подключения:

• Откройте зажим, нажав рычаг;
• Заведите провод до упора;
• Отпустите рычаг - он автоматически фиксирует провод.

Не требует отвертки или другого инструмента. Монтируется на DIN-рейку шириной 35 мм (стандарт EN 60715). Плотно прилегает к поверхности благодаря плоскому основанию. Учитывайте посадочный размер - клемма занимает место, достаточное для свободного доступа к рычагу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В. Номинальное напряжение 400 В обеспечивает запас прочности для сетей 230–380 В. Материал корпуса - самозатухающий термопласт, не поддерживающий горение. Работает в условиях повышенной вибрации и перепадов температур.

Преимущества

• Быстрое подключение - достаточно нажать рычаг, не нужны инструменты.
• Многоразовое использование - можно отсоединить и переустановить провод без повреждений.
• Удобная форма - сбоку расположенные контакты позволяют экономить пространство в щитах.
• Стабильный контакт - пружинный механизм сохраняет давление даже при тепловом расширении.
• Защита от случайного выскальзывания - провод зафиксирован плотно, не выпадает при вибрации.

Ограничения применения

• Не предназначен для алюминиевых проводов - возможна оксидация и потеря контакта.
• Не рекомендовано применение в цепях постоянного тока выше 400 В - указано только для переменного тока.
• Не следует использовать в средах с высокой химической агрессивностью - материал корпуса не устойчив к растворителям и маслам.
• Максимальное сечение 4 мм2 - более толстые провода не войдут.

Примеры использования

• Подключение входных кабелей в квартирном щитке.
• Соединение проводов между модулями автоматики на производстве.
• Объединение групп освещения в распределительной коробке.
• Фиксация проводов датчиков и исполнительных механизмов на конвейере.

Практические советы

• Перед подключением удалите изоляцию на 8–10 мм - слишком длинный конец может мешать фиксации.
• Для многожильных проводов используйте наконечники - они предотвращают расслоение жил внутри зажима.
• Проверьте надежность соединения легким потягиванием после монтажа - рычаг должен быть полностью опущен.
• При монтаже в плотных щитах оставляйте минимум 10 мм свободного места вокруг рычага для удобства работы.
• Артикулы 19283 и 71289 - это один и тот же продукт, различаются только номера поставщика; выбирайте любой.
