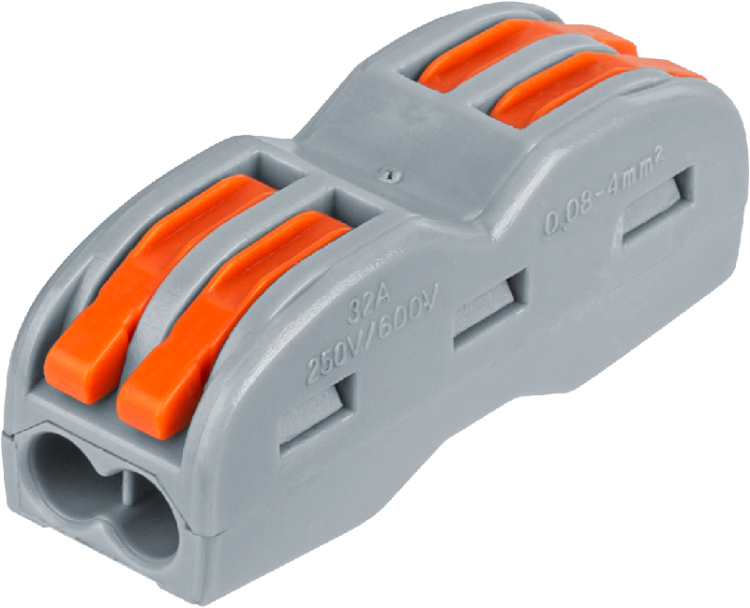

Клемма монтажная NTC-R 14 221 NTC-R-2x2-4-B5 32А 250В NAVIGATOR 14221

Клемма монтажная NTC-R-2x2-4-B5 - надёжное решение для быстрого и безопасного соединения проводов в распределительных коробках, пультах управления и силовых цепях. Упаковка из пяти единиц позволяет легко заменить или расширить группу соединений. Бренд Navigator и артикул 14221 гарантируют соответствие серийной технологии NTC-R.

Назначение и область применения

Клемма NTC-R-2x2-4-B5 предназначена для создания временных или постоянных электрических соединений в слаботочных и силовых цепях до 250 В. Подходит для монтажа в щитах, на DIN-рейке, в устройствах автоматизации, на станках, конвейерах и системах освещения. Часто используется там, где требуется частая перестановка или обслуживание проводов - например, при диагностике или модернизации оборудования.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузки типичных промышленных устройств
• Номинальное напряжение: 250 В - рассчитана на сетевые цепи переменного тока
• Количество полюсов: 2 - два отдельных контакта для фазы и нуля/другой цепи
• Количество клемм на полюс: 2 - каждый полюс имеет вход и выход, позволяя последовательно соединять провода
• Общее количество зажимов: 4 - всего четыре точки подключения
• Сечение проводника: 0,08–4 мм2 - совместима с тонкими жилами и многожильными проводами до 4 мм2
• Сечение с наконечником: 0,08–4 мм2 - можно использовать с обжатыми наконечниками того же диапазона
• Рабочая температура: от –30 C до +110 C - работает в холодных помещениях и нагреваемых зонах
• Материал корпуса: термопласт - устойчив к механическим повреждениям и не горит
• Цвет: темно-серый - соответствует промышленному дизайну, легко различается в панелях
• Наличие рычажка: да - удобный механизм для открытия и закрытия зажима без инструментов
• Способ монтажа: прямая установка - крепится на DIN-рейку без адаптеров
• Расположение присоединения: сбоку - провода заходят параллельно корпусу, компактно

Совместимость и монтаж

Клемма NTC-R-2x2-4-B5 монтируется прямо на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть её в паз рейки - никаких винтов или креплений не требуется. Присоединение проводов осуществляется через рычаг: поднимаете его, вставляете провод, опускаете - контакт затягивается автоматически. Нельзя использовать с проводами больше 4 мм2 или с наконечниками, не подходящими по размеру - риск перегрева.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями безопасности для электроустановок. Материал корпуса - самозатухающий термопласт, что снижает риск распространения пламени. Рабочие параметры (ток, напряжение, температура) соответствуют международным нормам IEC 60947-7-1. Однако не является взрывозащищённой - не применяется в опасных зонах с воспламеняющимися газами или пылью.

Преимущества

• Быстрая установка - не нужны отвертки, всё делается руками
• Удобство сервиса - можно легко отключить один провод, не трогая остальные
• Стабильный контакт - пружинный зажим не ослабевает со временем
• Компактность - занимает мало места на DIN-рейке
• Визуальный контроль - видно, куда вставлен провод, и есть ли он полностью

Ограничения применения

• Не подходит для проводов сечением более 4 мм2 - возможен перегрев и потеря контакта
• Не рекомендована для высокочастотных сигналов - может вызывать помехи
• Не предназначена для внешней установки - не имеет защиты IP
• Не следует применять в условиях постоянной вибрации без дополнительной фиксации
• Запрещено использование в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям

Примеры использования

• Соединение проводов питания на станке с ЧПУ
• Разводка сигнальных линий в пульте управления
• Подключение датчиков температуры NTC в контроллере
• Групповое подсоединение нескольких светильников в одном месте
• Временные соединения при тестировании электронных плат

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - слишком длинная часть может мешать контакту
• Используйте только обжатые наконечники без заусенцев - они могут повредить внутренний зажим
• Проверяйте плотность соединения после монтажа - легкий дерганый провод должен не двигаться
• При использовании в панели с несколькими клеммами - располагайте их с запасом в 5–10 мм друг от друга для доступа к рычагам
• Артикул 14221 и серия NTC-R имеют стандартизированную форму - совместимы с другими изделиями этой линейки от Navigator
