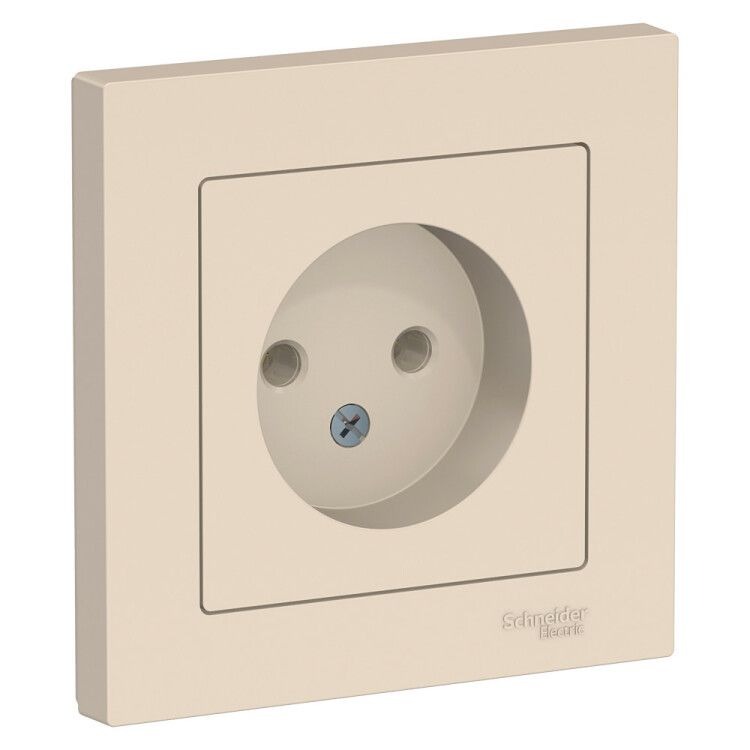

Розетка штепсельная AtlasDesign SE 16А 250В IP20 без заземления Systeme Electric ATN000240

Розетка силовая без заземления 16А в сборе с рамкой бежевая от Systeme Electric (артикул atn000240) предназначена для постоянного подключения бытовых и промышленных устройств в однофазных сетях 220–250 В. Комплектная конструкция с рамкой обеспечивает готовую к установке решение для скрытой проводки, особенно там, где заземление не требуется.

Назначение и область применения

Розетка силовая без заземления 16А в сборе с рамкой бежевая используется для подключения оборудования, не требующего защитного заземления - например, светильников, маломощных насосов, переносных инструментов, автоматики и других устройств с двужильным кабелем. Подходит для монтажа в жилых помещениях, офисах, производственных участках и объектах с ограниченными требованиями к защите от поражения током.

Технические характеристики

• Номинальное напряжение: 220–250 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество фаз: 1
• Количество активных контактов: 2 (фаза и ноль)
• Способ подключения: винтовые клеммы, максимальное сечение кабеля - 4 мм2
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, в условиях повышенной влажности)
• Габариты: 83×83×35,1 мм
• Минимальная глубина встраивания: 35,1 мм
• Материал корпуса: ABS-пластик, не содержащий галогенов
• Поверхность: глянцевая, ударопрочная (IK03)
• Комплектация: розеточный механизм + рамка одного цвета
• Наличие крышки: да
• Изолированный монтаж: да
• Нормативный документ: МЭК 60884-1

Совместимость и монтаж

Розетка силовая без заземления 16А в сборе с рамкой бежевая совместима со стандартными монтажными коробками глубиной от 35,1 мм. Крепление осуществляется винтами через усиленные монтажные лапки - они обеспечивают плотную фиксацию даже в слегка повреждённых или расширенных отверстиях. Для монтажа используйте кабель сечением до 4 мм2. Напрямую подключается к двухжильному проводу: фаза и ноль. Заземляющий провод не подключается - он не предусмотрен конструкцией.

Безопасность и стандарты

Розетка соответствует международному стандарту МЭК 60884-1 и имеет степень защиты IP20, что исключает случайный контакт с токоведущими частями пальцами. Конструкция выполнена из самозатухающего ABS-пластика, не выделяющего токсичных веществ при нагреве. Ударопрочность IK03 позволяет выдерживать легкие механические воздействия, характерные для помещений с высокой проходимостью. Однако изделие не предназначено для влажных зон - использование в банях, кухнях без защиты от брызг запрещено.

Преимущества

• Готовая к установке комплектация: механизм и рамка уже собраны - не нужна отдельная закупка рамки
• Усиленные монтажные лапки снижают риск люфта и деформации после установки
• ABS-пластик устойчив к царапинам, выгоранию и химическим воздействиям
• Отсутствие галогенов делает материал безопаснее при возгорании
• Глянцевая поверхность легко моется и сохраняет внешний вид долгое время
• Подходит для систем с изолированным монтажом - не требует заземления корпуса

Ограничения применения

• Не применяется в местах с возможностью попадания воды - IP20 не обеспечивает защиту от влаги
• Запрещено использовать для мощных приборов с металлическим корпусом, требующих заземления (например, стиральные машины, холодильники, сварочные аппараты)
• Не рекомендовано для открытой проводки - предназначен только для скрытой установки
• Не подходит для многократного подключения/отключения - не имеет встроенной кнопки включения/выключения
• Не допускается замена на розетку с заземлением без переделки проводки

Примеры использования

• Освещение в коридорах и кладовых - подключение светильника без заземления
• Автоматические системы управления - датчики, контроллеры, реле
• Промышленные конвейеры - подключение двигателей с двужильным кабелем
• Бытовая техника класса II - радиаторы, фены, электроинструменты с двойной изоляцией
• Оборудование в административных зонах - принтеры, зарядные устройства, компьютеры с двухштырьковыми вилками

Практические советы

• Перед установкой проверьте соответствие глубины монтажной коробки минимум 35,1 мм - недостаточная глубина затруднит фиксацию
• При подключении кабеля не перетягивайте винты - это может повредить медные жилы
• Если в проекте предусмотрено заземление, выбирайте другую модель - эта розетка несовместима с трёхпроводной системой
• Для помещений с высокой нагрузкой (более 10 часов работы в день) убедитесь, что сеть рассчитана на длительный ток 16 А
• При замене старой розетки удалите все следы старой изоляции и окисления с жил - это предотвратит перегрев
• Розетка Systeme Electric atn000240 совместима с другими элементами серии AtlasDesign - можно собрать единый стиль интерьера
