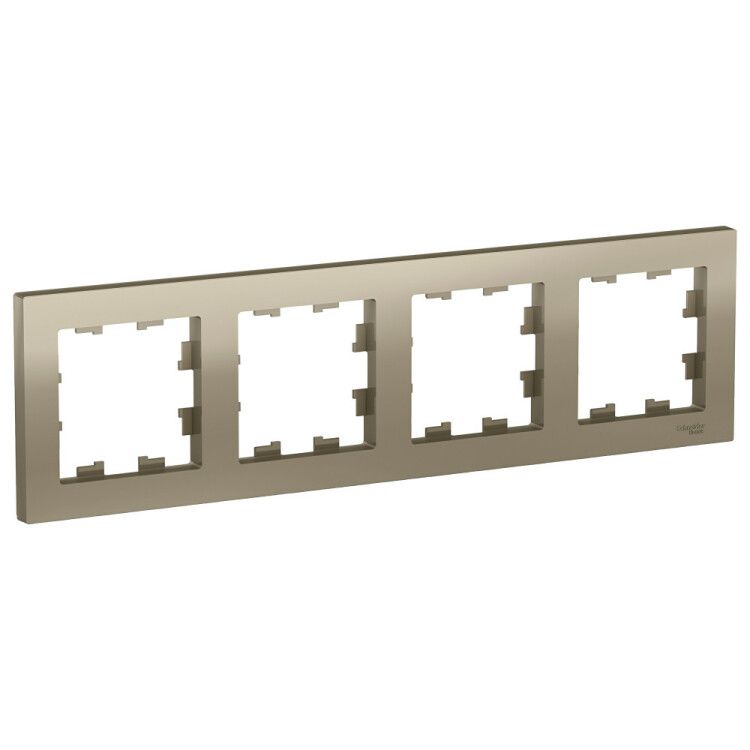

Рамка четырехпостовая ATLASDESIGN универсальная шампань - ATN000504 APC

Рамка декоративная 4-постовая универсальная шампань SE - элемент системы AtlasDesign от Systeme Electric, предназначенный для маскировки и эстетичного оформления установочных коробок с несколькими модулями. Подходит для скрытого монтажа заподлицо в стены из гипсокартона, бетона или других твердых оснований. Артикул atn000504 обеспечивает совместимость с модулями серии AtlasDesign.

Назначение и область применения

Рамка декоративная 4-постовая универсальная шампань SE используется для декоративного оформления групп установочных устройств - выключателей, розеток, термостатов, интеркомов и других модулей, установленных в одной коробке. Обеспечивает единый визуальный фон, скрывая технологические зазоры между модулями. Применяется в жилых, офисных и общественных помещениях, где важна сдержанная эстетика интерьера. Особенно эффективна при использовании с модулями серии AtlasDesign.

Технические характеристики

• Количество постов: 4 - позволяет разместить до 16 стандартных модулей (например, 4×4 или комбинации 2+2+2+2)
• Цвет: шампань - матовый светло-бежевый оттенок, сочетаемый с большинством отделочных материалов
• Материал: ABS-пластик - прочный, устойчивый к механическим повреждениям и УФ-излучению
• Тип поверхности: матовый - снижает блики, не царапается легко, не требует частой уборки
• Монтажная высота: 56 мм - соответствует стандартным глубинам установочных коробок
• Способ монтажа: скрытый (заподлицо) - рамка фиксируется внутри стены, не выступает над поверхностью
• Тип крепления: защелкивание - быстрая установка без инструментов
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, не защищена от воды
• Ударопрочность IK05 - выдерживает удары силой до 0,5 Дж (соответствует обычной эксплуатации в помещении)
• Не содержит галогенов - безопасна при возгорании, соответствует экологическим нормам
• Ориентация монтажа: горизонтальная и вертикальная - можно устанавливать как в ряд, так и на торец

Совместимость и монтаж

Рамка совместима исключительно с модулями серии AtlasDesign от Systeme Electric. Для монтажа требуется подготовленная установочная коробка с внутренними креплениями под защелки. Монтаж выполняется после установки всех модулей: рамка просто вставляется в коробку до щелчка. Нельзя использовать с коробками других серий - размеры и расположение креплений отличаются. Габариты рамки рассчитаны под стандартную высоту 56 мм; при использовании углубленных коробок проверьте соответствие глубины.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 60669-1 и EN 60529. Степень защиты IP20 гарантирует, что пользователь не сможет случайно задеть токоведущие части рукой. Ударопрочность IK05 подтверждает устойчивость к типовым нагрузкам в бытовой среде. Отсутствие галогенов делает материал безопаснее при возможном перегреве или пожаре.

Преимущества

• Универсальная ориентация - одна рамка подходит и для вертикального, и для горизонтального расположения модулей
• Матовое покрытие - не отражает свет, не выглядит дешево, не собирает пыль
• Быстрый монтаж - защелкивающая система экономит время при сборке
• Эстетическая целостность - скрывает неровности и зазоры между модулями, создаёт единый вид
• Устойчивость к царапинам - сохраняет внешний вид даже при частом контакте с предметами

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от попадания воды
• Не совместим с модулями других серий - например, Classic, Proxima или Legrand
• Не рекомендуется для наружного монтажа - материал не адаптирован к температурным колебаниям и осадкам
• Не подходит для установки в тонкие перегородки менее 8–10 мм - требуется достаточная толщина материала для фиксации

Примеры использования

• Группа из четырёх выключателей в спальне - рамка скрывает провода и делает панель цельной
• Комбинированная панель: 2 розетки + 2 USB-модуля в коридоре - визуальное единство без лишних рамок
• Управление системой “умный дом” - термостат, датчик движения, кнопка сценариев в одном блоке
• Офисная стена с набором розеток и сетевых портов - минимализм и порядок

Практические советы

• Перед монтажом убедитесь, что все модули правильно закреплены в коробке - рамка фиксируется только после этого
• При работе с гипсокартоном используйте усиленные коробки с металлическим каркасом - пластиковые могут деформироваться
• Чистите рамку мягкой тканью с водой - не применяйте абразивы и растворители
• Если нужна вертикальная установка - проверьте, чтобы модули были ориентированы правильно (некоторые имеют направление индикации)
• Артикул atn000504 - всегда заказывайте вместе с модулями AtlasDesign, чтобы гарантировать совместимость
