Механизм розетки компьютерной ATLAS DESIGN RJ45 шампань SchE ATN000583 APC

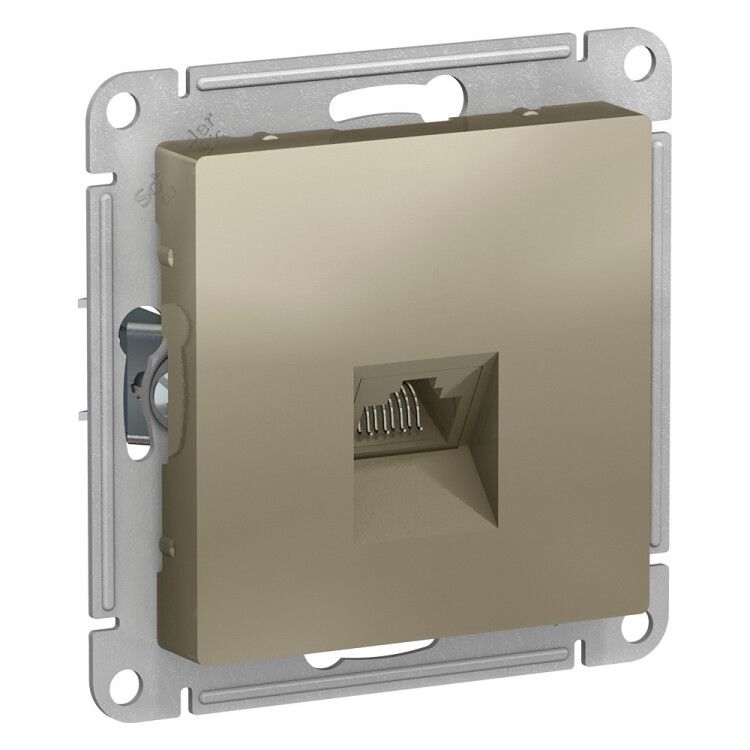

Розетка компьютерная RJ45 кат.5E механизм шампань SE (артикул atn000583, бренд Systeme Electric) - это скрытый модульный элемент для организации точек подключения сетевых устройств в офисах, домашних рабочих зонах и на производстве. Механизм совмещает надёжную передачу данных по категории 5E с эргономичным дизайном серии AtlasDesign.

Назначение и область применения

Розетка компьютерная RJ45 кат.5E механизм шампань SE предназначена для подключения Ethernet-устройств - компьютеров, IP-камер, телефонов VoIP, принтеров и других оборудования, работающих через локальную сеть. Подходит для установки в стеновые монтажные коробки в жилых, офисных и промышленных помещениях. Используется там, где требуется чистый, аккуратный вид проводки и минимизация внешних элементов.

Технические характеристики

• Тип разъёма: RJ45, категория 5E - обеспечивает скорость до 1 Гбит/с при длине кабеля до 100 м
• Количество разъёмов: один
• Номинальный ток: 0,35 А - рассчитана исключительно на слаботочные сигналы, не для питания устройств
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Цвет: шампань - матовая поверхность, сочетается с современной отделкой интерьера
• Габариты: 71×71×38 мм - соответствует стандартным монтажным коробкам
• Материал корпуса: ABS-пластик - устойчив к механическим повреждениям и УФ-излучению
• Направление выхода кабеля: наклонный - снижает риск перегиба и упрощает прокладку
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Нормативный документ: ФЕАТ.434620.053 ТУ

Совместимость и монтаж

Розетка компьютерная RJ45 кат.5E механизм шампань SE устанавливается в стандартные монтажные коробки глубиной не менее 40 мм. Крепится двумя способами: распорными лапками и винтами - обеспечивает прочную фиксацию даже в хрупких материалах. Сальник в комплекте позволяет герметично ввести кабель UTP/STP категории 5E. Монтаж выполняется после предварительной подготовки провода: зачистка жил, обжим контактов по T568A/B. Напряжение на разъём не подаётся - только данные.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для слаботочных систем. IP20 не предусматривает защиту от брызг и пыли - не применяйте в сырых, пыльных или открытых местах. Присутствие галогенов в материале означает, что при возгорании возможна выработка токсичных газов - не рекомендуется для закрытых помещений с высокими требованиями к экологической безопасности (например, медицинские учреждения).

Преимущества

• Матовое покрытие не царапается и не теряет цвет со временем
• Усиленные монтажные лапки обеспечивают плотную посадку в коробке без люфта
• Наклонный выход кабеля снижает нагрузку на контактные площадки
• Совместим с рамочной системой AtlasDesign - можно комбинировать с другими механизмами (розетки, USB, TV)
• Комплектация включает накладку - не требует дополнительных декоративных элементов

Ограничения применения

• Не предназначена для подачи напряжения - нельзя использовать как обычную розетку 220 В
• IP20 запрещает применение в ванных, кухнях, на улице и в производственных зонах с высокой запылённостью
• Номинальный ток 0,35 А - не поддерживает питание активных устройств (например, PoE-камеры требуют больше тока; для них нужна отдельная розетка или PoE-инжектор)
• Подключение кабеля требует соблюдения схемы обжима - неверная распиновка нарушит связь

Примеры использования

• Офисные рабочие места - подключение ПК, ноутбуков, сетевых принтеров
• Домашние студии - IP-камеры, игровые консоли, Smart-TV
• Образовательные классы - точки доступа для студентов
• Производственные пульты управления - подключение HMI-терминалов

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр монтажной коробки был не меньше 60 мм - иначе механизм не войдёт
• Используйте кабель категории 5E или выше - более низкая категория (CAT5) снизит максимальную скорость
• При обжиме RJ45 следите за порядком жил - лучше использовать тестер для проверки целостности пар
• Не затягивайте винты слишком сильно - пластик легко треснет
• Если планируете много таких розеток - выбирайте серию AtlasDesign целиком: все механизмы имеют единый стиль и совпадают по размерам
