Коробка установочная 68(65)х45 DIY (для полых стен) | IMT351501 Schneider Electric APC

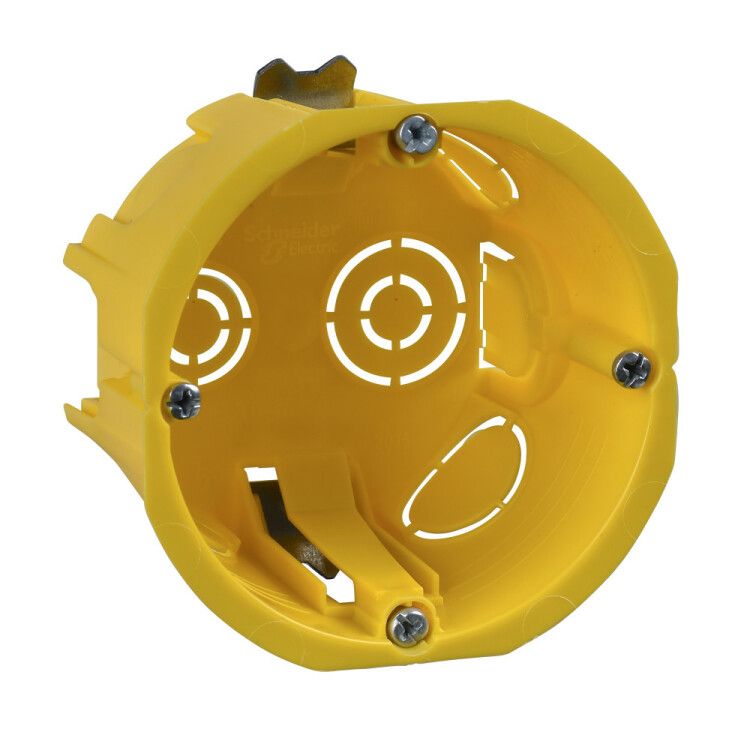

Коробка установочная для полых стен 68(65)х45 мм DIY от Systeme Electric (артикул imt351501) предназначена для скрытой установки электрооборудования в перегородках из гипсокартона и других полых стен. Эта модель обеспечивает надёжную фиксацию одиночного устройства с помощью винтового крепления и имеет восемь подготовленных вводов для прокладки кабеля.

Назначение и область применения

Коробка установочная для полых стен 68(65)х45 мм DIY используется для монтажа выключателей, розеток, модулей автоматики и других бытовых или промышленных устройств в тонких перегородках - например, в гипсокартонных конструкциях, панельных стенах или каркасных перегородках. Подходит для жилых, офисных и коммерческих помещений. Артикул imt351501 из серии ЭМ коробки MultiBox рассчитан на одну точку подключения, что делает её универсальной для стандартной схемы wiring.

Технические характеристики

• Форма: круглая, с внешним диаметром 75 мм
• Глубина монтажа: 44 мм - позволяет уместить большинство стандартных механизмов
• Материал: пластик, необработанный - устойчив к коррозии, не требует покраски
• Цвет: желтый - визуально отличается от других элементов, упрощает поиск при обслуживании
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Рабочий температурный диапазон: от -25 C до +60 C - подходит для большинства внутренних условий
• Максимальное сечение провода: 2.5 мм2 - соответствует нагрузкам до 16 А
• Количество вводов: 8 готовых отверстий для выбивания - позволяют выбрать оптимальный маршрут прокладки кабеля
• Крепление: винтовое с комплектом шурупов - обеспечивает плотную фиксацию в материале стены
• Гарантия: 60 месяцев - подтверждает долговечность материала и конструкции

Совместимость и монтаж

Коробка установочная для полых стен 68(65)х45 мм DIY совместима с любыми однопостовыми устройствами, имеющими стандартный крепёж под винты. Монтаж выполняется следующим образом:

• Вырезается отверстие в стене по контуру коробки (диаметр около 68–70 мм)
• Коробка вставляется в проём до упора
• Винты затягиваются - они расклиниваются внутри полости стены, фиксируя корпус
• Кабели заводятся через выбранные отверстия, которые предварительно выбивают плоскогубцами
• Устройство (розетка, выключатель) закрепляется на штанге внутри коробки

Обратите внимание: в комплекте нет сальников или вводных колец - все вводы выполнены как выбиваемые отверстия, поэтому при необходимости герметизации требуется использовать дополнительные уплотнители.

Безопасность и стандарты

Коробка установочная для полых стен 68(65)х45 мм DIY соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от влаги - не применяйте в ванных, кухнях или на улице. Гарантия 60 месяцев указывает на соответствие нормам качества для материалов, используемых в электроустановках.

Преимущества

• Восьмикратный выбор мест ввода кабеля - снижает риск повреждения изоляции при прокладке
• Винтовое крепление обеспечивает прочную фиксацию даже в хрупком гипсокартоне
• Жёлтый цвет упрощает визуальный контроль при ремонте или диагностике
• Глубина 44 мм достаточна для установки современных модульных устройств
• Подходит для DIY-монтажа - не требует специальных инструментов

Ограничения применения

• Не предназначен для бетонных, кирпичных или сплошных стен - нужна полость за поверхностью
• IP20 не допускает использование во влажных зонах (ванная, баня, уличные ниши)
• Максимальное сечение провода 2.5 мм2 - нельзя использовать для мощных нагревателей или оборудования свыше 3.5 кВт
• Отсутствуют встроенные сальники - при высокой вибрации или механических нагрузках возможен люфт кабеля
• Не совместима с двух- и трёхпостовыми устройствами - только одиночные механизмы

Примеры использования

• Установка розетки в перегородке между комнатой и гардеробной
• Монтаж выключателя света в гипсокартонном потолке
• Подключение терморегулятора в системе тёплого пола
• Размещение модуля управления освещением в офисной перегородке
• Замена старой коробки при реконструкции интерьера

Практические советы

• Перед монтажом проверьте толщину стены - она должна быть больше 44 мм, чтобы коробка полностью поместилась
• Выбирайте вводы, расположенные дальше от места выхода кабеля - так минимизируется изгиб провода
• При использовании в гипсокартоне с металлическим каркасом убедитесь, что винты не задевают профиль - это может вызвать замыкание
• Если коробка будет находиться рядом с источником тепла (например, возле радиатора), убедитесь, что температура не превышает +60 C
• Артикул imt351501 - часть серии ЭМ коробки MultiBox; при заказе нескольких единиц можно гарантировать одинаковый уровень качества и совместимость
