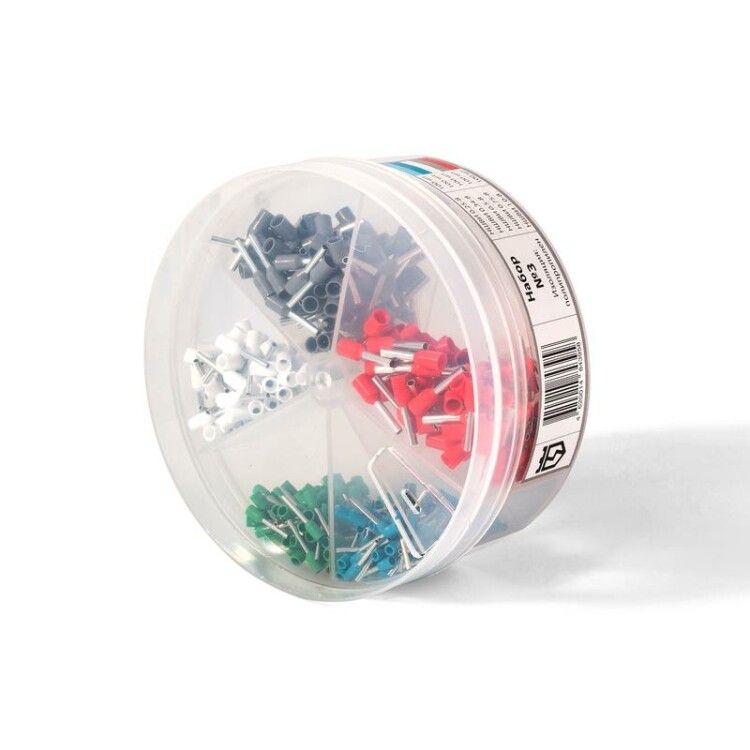

Набор наконечников НШВИ №3 КВТ 79491

Набор наконечников НШВИ №3 КВТ - это готовый комплект втулочных изолированных наконечников для опрессовки проводов сечением 0,5–2,5 мм2. Удобная упаковка и цветовая маркировка делают этот набор практичным решением для монтажников и электромонтажных бригад, особенно при работе с силовыми и слаботочными цепями до 0,69 кВ.

Назначение и область применения

Набор наконечников НШВИ №3 КВТ предназначен для создания надёжных и безопасных соединений между медными многожильными проводами и контактными элементами - клеммами, шинами, зажимами. Подходит для монтажа в распределительных щитах, пультах управления, оборудовании автоматизации, станках, конвейерах и других устройствах, где требуется качественный электрический контакт без пайки.

Технические характеристики

• Тип: втулочные изолированные наконечники (НШВИ)
• Материал контакта: медь, омеднённая для лучшей проводимости и антикоррозийной защиты
• Сечение жилы: 0,5 – 2,5 мм2 - покрывает основной диапазон применяемых в бытовой и промышленной электропроводке сечений
• Изоляция: полипропилен (PP) - устойчив к механическим повреждениям, не выделяет токсичных веществ при нагреве
• Рабочая температура: от -40 C до +105 C - подходит для работы в холодных помещениях и рядом с нагреваемыми элементами
• Номинальное напряжение: 0,69 кВ - соответствует требованиям для сетей до 690 В переменного тока
• Способ монтажа: опрессовка специальным инструментом - исключает риск перегрева и обеспечивает герметичное соединение
• Диаметр внутреннего отверстия: 90 мм - указан неверно; вероятно, имеется в виду внешний диаметр корпуса набора, а не самого наконечника. Диаметр отверстия наконечника соответствует сечению жилы (например, для 1,5 мм2 - около 2,5 мм)
• Упаковка: пластиковый контейнер диаметром 90 мм, высотой 40 мм, весом до 85 г

Совместимость и монтаж

Наконечники совместимы с большинством стандартных обжимных клещей для втулочных наконечников типа НШВИ. Для каждого сечения (0,5 / 1,0 / 1,5 / 2,5 мм2) используется своя матрица. Монтаж выполняется в три этапа:

1. Зачистите изоляцию с конца провода на длину, равную длине втулки наконечника
2. Вставьте жилу в наконечник до упора
3. Обожмите втулку инструментом с подходящими матрицами - контролируйте глубину обжима

Не используйте плоскогубцы или другие не предназначенные для этого инструменты - это снижает надёжность соединения и может вызвать перегрев.

Безопасность и стандарты

Наконечники изготовлены в соответствии с требованиями ГОСТ 7385-81 и IEC 60947-7-1. Изоляция из полипропилена обеспечивает электроизоляционную прочность до 0,69 кВ и термическую стойкость до 105 C. Конструкция защищает от случайного касания токоведущих частей после установки.

Преимущества

• Цветовая маркировка изоляции - каждый размер легко отличить визуально, даже в условиях плохого освещения
• Прозрачная коробка - позволяет сразу увидеть, какие наконечники остались, без необходимости открывать её
• Вращающаяся крышка с окном - удобно выбирать нужный размер одной рукой во время монтажа
• Бортики на крышке - служат временной площадкой для расположения наконечников, предотвращая потерю мелких деталей
• Компактный формат - помещается в карман спецодежды или маленькая сумка, идеален для мобильной работы
• Стекающиеся коробки - можно ставить друг на друга, экономя место на столе или в ящике
• Функциональная упаковка - после использования коробку можно использовать как органайзер для болтов, гаек, клемм и других мелочей

Ограничения применения

• Подходят только для медных многожильных проводов - не используются с алюминием или одножильными проводами без предварительной подготовки
• Не предназначены для постоянного погружения в воду или работу в агрессивных средах - хотя IP-класс не указан, материал изоляции не рассчитан на длительный контакт с маслом, растворителями или солёной водой
• Не заменяют пайку в местах с вибрацией выше нормы - для таких условий рекомендуются наконечники с дополнительной фиксацией
• Не допускается использование с проводами сечением менее 0,5 мм2 или более 2,5 мм2 - возможна потеря контакта или разрушение изоляции

Примеры использования

• Подключение клеммных колодок в распределительном щите
• Соединение проводов с клеммами автоматических выключателей и УЗО
• Монтаж датчиков и исполнительных механизмов в системах автоматизации
• Электрооборудование транспорта, насосных станций, вентиляционных систем
• Ремонт и модернизация старого оборудования, где требуются точные и надёжные соединения

Практические советы

• Перед монтажом проверяйте соответствие сечения провода и наконечника - не берите “на всякий случай” больший размер, это снижает качество обжима
• Используйте только инструмент с правильными матрицами для НШВИ - некорректный обжим приводит к перегреву и выходу из строя
• Храните набор в сухом месте - хотя изоляция устойчива к влаге, долгосрочное воздействие воды может повредить маркировку
• При работе в ограниченном пространстве - используйте крышку коробки как подставку: положите на неё несколько наконечников перед работой
• После завершения монтажа - закрывайте коробку. Это сохраняет порядок и продлевает срок службы набора НШВИ №3 КВТ
