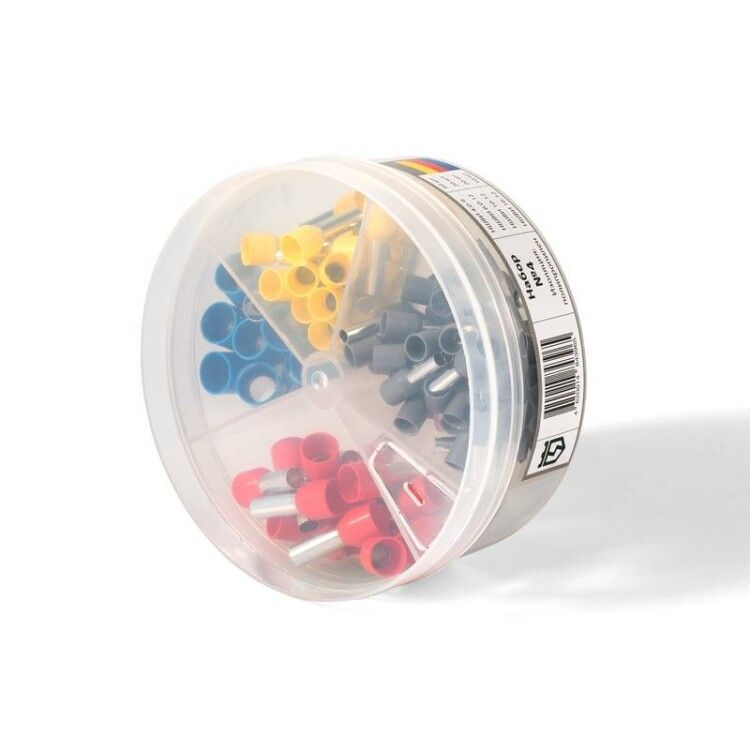

Набор наконечников НШВИ №4 - 79492 КВТ

Набор наконечников НШВИ №4 КВТ - это готовый комплект втулочных изолированных наконечников для надёжного опрессовочного соединения медных проводов сечением 16 мм2. Удобная упаковка и цветовая маркировка делают этот набор практичным решением для монтажников и электромонтажных бригад, работающих с силовыми цепями до 0,69 кВ.

Назначение и область применения

Набор наконечников НШВИ №4 КВТ предназначен для создания прочных и долговечных соединений между медными жилами кабелей и контактными элементами - клеммами, шинами, зажимами. Подходит для монтажа в распределительных щитах, на оборудовании, в электроустановках с переменным током до 0,69 кВ. Часто используется в промышленности, энергетике, на транспорте и в системах автоматизации.

Технические характеристики

• Тип: втулочные изолированные наконечники (НШВИ)
• Сечение жилы: 16 мм2
• Материал контакта: медь
• Материал изоляции: полипропилен (PP)
• Рабочая температура: от –40 C до +105 C
• Температурная стойкость изоляции: до +105 C
• Номинальное напряжение: 0,69 кВ
• Способ монтажа: опрессовка специальными клещами
• Внутренний диаметр трубки: 90 мм - указано неверно; вероятно, имеется в виду внешний диаметр корпуса набора. Для наконечников НШВИ №4 стандартный диаметр входного отверстия составляет около 6–7 мм, соответствует сечению 16 мм2.
• Форма: трубчатые, изолированные, с возможностью обжима

Совместимость и монтаж

Наконечники НШВИ №4 КВТ совместимы с медными одножильными и многожильными проводами сечением 16 мм2. Монтаж выполняется исключительно методом опрессовки - использование болтов, сварки или пайки недопустимо. Для работы нужны специальные обжимные клещи с матрицей под размер 16 мм2. Изоляция не снимается перед установкой - она защищает место соединения после обжима. Диаметр отверстия в наконечнике рассчитан под провод именно этого сечения, поэтому применение для других значений (например, 10 или 25 мм2) снижает надёжность соединения.

Безопасность и стандарты

Наконечники соответствуют требованиям к изолированным кабельным наконечникам для низковольтных сетей. Материал изоляции - полипропилен, устойчивый к механическим повреждениям, перегреву и воздействию масел. Работоспособность сохраняется при температурах от –40 C до +105 C, что обеспечивает безопасную эксплуатацию в суровых условиях. Напряжение 0,69 кВ указывает на допустимый уровень для использования в бытовых и промышленных установках, но не предназначено для высоковольтных сетей выше 1 кВ.

Преимущества

• Цветовая маркировка изоляции ускоряет выбор нужного наконечника без необходимости считывать метки
• Упаковка из ударопрочного пластика защищает наконечники от деформации и загрязнения
• Прозрачная крышка позволяет контролировать остаток материалов без вскрытия
• Вращающаяся крышка с окном даёт доступ к нужному размеру одним движением
• Бортики крышки служат временной площадкой для выкладки наконечников во время монтажа
• Компактный размер (диаметр 90 мм, высота 40 мм) и вес менее 85 г позволяют носить набор в кармане или инструментальной сумке
• Стекающиеся коробки можно ставить друг на друга - удобно для организации рабочего места

Ограничения применения

• Подходит только для медных проводов - не применяется для алюминиевых жил
• Не предназначены для многократного демонтажа - после обжима соединение является постоянным
• Запрещён нагрев изоляции выше +105 C - риск плавления и потери защиты
• Не используются в средах с агрессивными химическими веществами, которые разрушают полипропилен
• Внутренний диаметр наконечника рассчитан строго под 16 мм2 - попытки запихнуть провод большего сечения приведут к плохому контакту и перегреву

Примеры использования

• Подключение кабеля питания к автоматическому выключателю в щите
• Соединение фазных и нулевых жил с клеммной колодкой на станке
• Монтаж заземляющего провода на шину заземления
• Установка наконечников на выводы частотного преобразователя
• Электрооборудование в холодильных камерах, где требуется работоспособность при низких температурах

Практические советы

• Перед обжимом проверьте, чтобы провод полностью вошёл в трубку - не должно быть торчащих жил
• Используйте клещи с правильной матрицей - для 16 мм2 обычно требуется матрица с номером 4 или пометкой “16”
• Не используйте плоскогубцы или другие инструменты вместо обжимных клещей - соединение будет ненадёжным
• Храните набор в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие воды может повредить маркировку
• После монтажа осмотрите место обжима: он должен быть равномерным, без трещин в изоляции
• Набор можно использовать как органайзер для маленьких деталей - винты, гайки, клеммы - всё удобно размещается внутри
