Набор наконечников НШВИ №8 | 82885 КВТ

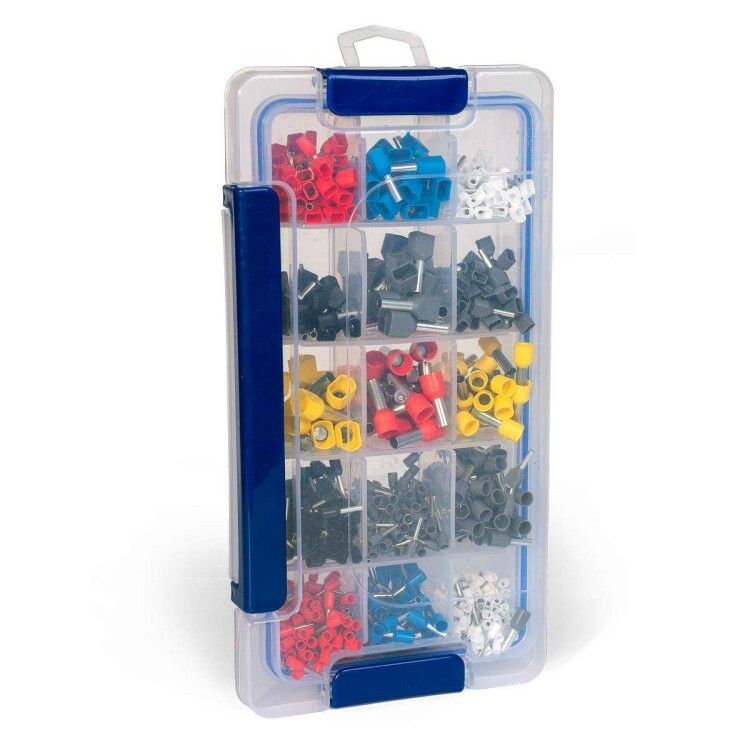

Набор наконечников НШВИ №8 КВТ - это комплект трубчатых медных наконечников с полипропиленовой изоляцией, предназначенный для надёжного оконцевания гибких многопроволочных медных проводов методом опрессовки. Набор включает наиболее востребованные размеры от 0,5 до 10 мм2 и упакован в удобную прозрачную коробку с регулируемыми перегородками, что делает его практичным решением для электромонтажа и сервисного обслуживания. Бренд КВТ и артикул 82885 гарантируют соответствие стандартам DIN.

Назначение и область применения

Набор наконечников НШВИ №8 КВТ предназначен для оконцевания гибких многопроволочных медных проводов сечением от 0,5 до 10 мм2. Применяются там, где требуется надёжный и долговечный контакт: в распределительных щитах, на клеммах автоматических выключателей, контакторов, трансформаторов и других устройствах. Подходят для промышленного оборудования, систем управления, бытовой и коммунальной электропроводки.

Технические характеристики

• Тип наконечника: трубчатый, втулочный
• Материал: медь (высокая проводимость, устойчивость к окислению)
• Изоляция: полипропилен (PP) - термостойкий, химически инертный материал
• Номинальное сечение провода: 0,5–10 мм2
• Номинальное напряжение: 0,69 кВ - допустимо для сетей до 690 В переменного тока
• Рабочая температура: до +105 C - совпадает с предельной температурной стойкостью изоляции
• Цветовая маркировка: соответствует DIN 46228, часть 6 - цвет указывает на сечение провода
• Способ монтажа: опрессовка специальными клещами
• Габариты упаковки: 230×120×37 мм
• Вес набора: 300 г

Совместимость и монтаж

Наконечники НШВИ №8 КВТ совместимы со всеми типами опрессовочных клещей, поддерживающими матрицы для трубчатых наконечников. Для качественного соединения необходимо использовать правильный размер матрицы, соответствующий сечению провода. Монтаж выполняется без нагрева - исключительно механической деформацией. Убедитесь, что провод полностью вошёл в втулку перед опрессовкой. Двойные наконечники позволяют подключить два провода к одной клемме - удобно при сборке шинных групп.

Безопасность и стандарты

Наконечники соответствуют требованиям DIN 46228, часть 6 - международному стандарту на цветовую маркировку и геометрию наконечников. Полипропиленовая изоляция обеспечивает электроизоляционную безопасность при рабочих напряжениях до 690 В. Температурная стойкость 105 C соответствует классу теплостойкости большинства промышленных устройств. Соответствие стандартам снижает риск перегрева и возгорания при длительной нагрузке.

Преимущества

• Удобная прозрачная коробка - позволяет сразу видеть наличие нужного размера без вскрытия
• Переставные перегородки - можно настроить расположение ячеек под конкретные потребности
• Цветовая маркировка по DIN - ускоряет выбор и минимизирует ошибки при монтаже
• Одинаковый цвет для одинарных и двойных наконечников одного сечения - упрощает поиск и комплектацию
• Высокая плотность упаковки - 300 г веса вмещают 15 самых востребованных размеров

Ограничения применения

• Не подходят для жёстких однопроволочных проводов - требуют гибкой многожильной основы
• Не рассчитаны на использование вне диапазона 0,5–10 мм2 - применение за границами сечения снижает надёжность контакта
• Не предназначены для работы при температурах выше +105 C - возможна деформация изоляции
• Не рекомендуются для открытого монтажа в условиях постоянного воздействия УФ-лучей или агрессивных химикатов - полипропилен чувствителен к этим факторам

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения
• Оконцевание проводов питания на клеммах частотных преобразователей
• Сборка цепей управления на контакторах в конвейерных системах
• Замена повреждённых наконечников в старых распределительных шкафах
• Обслуживание оборудования в пищевой и фармацевтической промышленности - благодаря чистому материалу и герметичности контакта

Практические советы

• Перед опрессовкой проверьте, чтобы все проволочки были внутри втулки - выпирающие концы вызывают плохой контакт
• Используйте клещи с регулировкой усилия - переопрессовка может повредить изоляцию, недопрессовка - ослабит контакт
• При работе с двойными наконечниками равномерно заполните обе втулки - иначе один провод будет плохо зажат
• Храните набор в сухом месте - хотя изоляция устойчива, влага может способствовать окислению меди
• При замене наконечников на существующем оборудовании сверьте сечение провода с маркировкой на корпусе - цвет не всегда точно совпадает с реальным сечением
