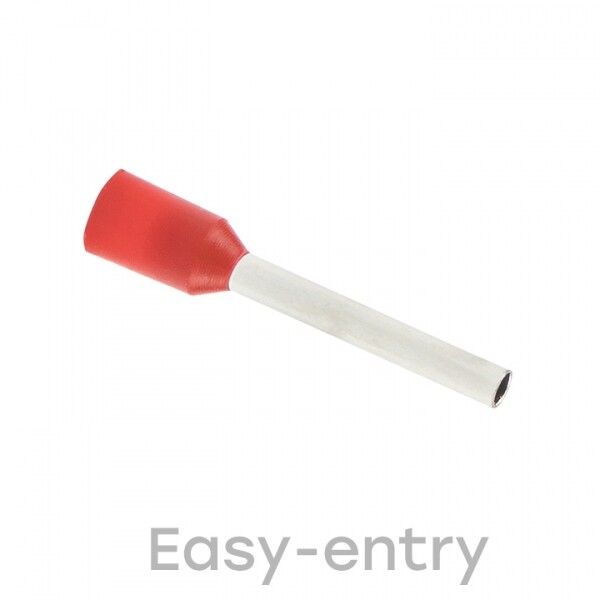

Наконечник штыревой втулочный изолированный НШвИ 1,0-8 (50шт.) EKF PROxima | nhvi-1.0-8

Наконечник штыревой втулочный изолированный НШвИ 1,0-8 от EKF - это готовый соединительный элемент для оконцевания многожильных медных проводов сечением 1 мм2. Благодаря предварительно нанесённому лужению и изоляции, он исключает необходимость ручного облуживания провода перед опрессовкой. Артикул nhvi-1.0-8 входит в серию PROxima и рассчитан на надёжную работу в промышленном оборудовании.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 1,0-8 предназначен для оконцевания многопроволочных медных проводов типа ПВ-3, ПВС, ПУГН и аналогичных. Применяется там, где требуется прочное и долговечное соединение под болтовые зажимы - например, в распределительных щитах, контакторах, автоматических выключателях, частотных преобразователях и других устройствах с клеммами.

Технические характеристики

• Сечение проводника: 1 мм2
• Наружный диаметр: 1,8 мм
• Внутренний диаметр: 1,4 мм
• Длина втулки: 8 мм
• Материал втулки: медь, лужёная (электролитическое лужение)
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Форма фланца: трубчатая
• Напряжение: до 690 В
• Диапазон рабочих температур: от –40 C до +80 C
• Конструкция жилы: многопроволочная
• Способ монтажа: опрессовка специальным инструментом
• Содержание галогенов: да
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Наконечник НШвИ 1,0-8 совместим с любыми клеммами, рассчитанными на штыревые соединения диаметром до 1,8 мм. Для установки используется пресс-клещи с матрицей для втулочных наконечников. Перед опрессовкой провод вставляется в втулку до упора - развальцованный конец облегчает введение многожильной жилы. Изоляция остаётся на проводе, не пережимается и защищает контакт от случайного прикосновения. Не допускается использование плоскогубцев или обычных клещей - это повредит форму втулки и снижает надёжность соединения.

Безопасность и стандарты

Наконечник соответствует требованиям к качеству и безопасности для компонентов электротехнических устройств. Материалы изоляции - ПВХ с содержанием галогенов - подходят для закрытых помещений, но не рекомендуются для мест с повышенными требованиями к дымо- и газообразованию при возгорании (например, метро, больницы). Лужёное покрытие обеспечивает антикоррозийную стойкость и хорошую проводимость даже при длительной эксплуатации.

Преимущества

• Не требует ручного облуживания провода - экономит время при монтаже
• Изоляция уже встроена - не нужна дополнительная термоусадка или изолента
• Лужёная медь гарантирует стабильный контакт и минимальное переходное сопротивление
• Красный цвет изоляции позволяет легко идентифицировать сечение провода
• Высокая механическая прочность после опрессовки

Ограничения применения

• Подходит только для медных многопроволочных проводов - не применяется для однопроволочных или алюминиевых
• Не предназначены для работы при температурах выше +80 C - риск деформации изоляции
• Содержание галогенов в ПВХ делает его непригодным для применений с высокими экологическими нормами (например, в системах пассивной противопожарной защиты)
• Не использовать в условиях постоянного воздействия открытого огня или высоких уровней УФ-излучения

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах управления
• Оконцевание проводов от датчиков и исполнительных механизмов на конвейерах
• Заводка проводов в клеммы частотных преобразователей и ПЛК
• Соединение проводов в цепях управления станков и роботов

Практические советы

• Выбирайте пресс-клещи с матрицей, точно соответствующей размеру НШвИ 1,0-8 - некорректная опрессовка вызывает плохой контакт или трещины в втулке
• Перед монтажом проверьте, что провод имеет сечение именно 1 мм2 - перегрузка по площади приведёт к слабому зажиму
• При использовании в вибрационных средах (станки, насосы) дополнительно контролируйте затяжку клемм через 1–2 месяца после запуска
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повлиять на качество лужения
• Артикул nhvi-1.0-8 часто заказывают партиями по 50 штук - удобно для массового монтажа в проектах с большим количеством точек подключения
