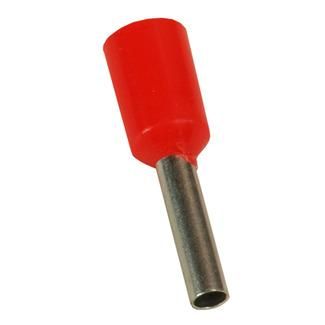

Наконечник штыревой втулочный НШвИ OptiKit T-Shv-PVC-1.0-8 (уп.100шт) КЭАЗ 278025

Наконечник штыревой втулочный НШвИ T-Shv-PVC-1,0-8 (100 штук) от КЭАЗ Optima предназначен для надежного соединения одножильных медных проводов сечением 1 мм2 в электрических цепях до 400 В. Этот тип наконечника используется там, где требуется прочное и защищённое контактное соединение - например, при подключении автоматов в распределительных щитах.

Назначение и область применения

Наконечник штыревой втулочный НШвИ T-Shv-PVC-1,0-8 (100 штук) применяется для оконцевания одножильных медных проводов в электрических цепях переменного и постоянного тока напряжением до 400 В. Подходит для сборки шлейфов, подключения автоматических выключателей, УЗО и других устройств, установленных в один ряд. Часто используется в промышленной автоматике, силовых щитах и системах управления оборудованием.

Технические характеристики

• Номинальное сечение провода: 1 мм2
• Материал контакта: медь с луженым покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: желтый
• Длина втулки: 8 мм
• Размер по AWG: 8
• Номинальное напряжение: 400 В
• Диапазон рабочих температур: от –40 C до +80 C
• Тип конструкции: стандартная втулочная
• Изоляция: да (полностью изолированный наконечник)
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ T-Shv-PVC-1,0-8 (100 штук) совместим с болтовыми зажимами стандартного типа, используемыми в автоматах серии АЕ, А3700, ВА, а также в клеммах распределительных щитов. Для установки необходимо:

• Зачистить изоляцию провода на длину около 8–9 мм;
• Вставить провод в втулку до упора;
• Обжать специальным инструментом (клещами) с матрицей для AWG 8 / 1 мм2;
• Убедиться, что изоляция плотно прилегает к корпусу зажима - не допускается перекос или частичное обжатие.

Не рекомендуется использовать для многожильных проводов без предварительной опрессовки наконечником с гильзой.

Безопасность и стандарты

Наконечник штыревой втулочный НШвИ T-Shv-PVC-1,0-8 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и обеспечивает безопасную работу в условиях повышенной влажности и колебаний температуры благодаря изоляции из ПВХ. Луженое покрытие снижает риск окисления меди и увеличивает срок службы контакта.

Преимущества

• Полная изоляция предотвращает случайные замыкания между соседними контактами;
• Желтый цвет изоляции позволяет легко отличать фазные провода в многослойных сборках;
• Луженая медь повышает долговечность контакта при частых подключениях/отключениях;
• Стандартная форма обеспечивает совместимость с большинством коммутационных аппаратов;
• Удобная упаковка по 100 штук снижает затраты на хранение и расходы при массовой сборке.

Ограничения применения

• Подходит только для одножильных медных проводов сечением точно 1 мм2 - не предназначена для проводов меньше 0,5 мм2 или больше 1,5 мм2;
• Не рекомендуется применять в средах с воздействием открытого пламени или высоких температур выше +80 C;
• Не следует использовать в качестве переходника между разными материалами (например, медь–алюминий);
• ПВХ-изоляция теряет эластичность при длительном воздействии УФ-лучей - не подходит для внешней установки без защиты.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите освещения;
• Сборка шлейфа для группового питания нескольких УЗО;
• Присоединение проводов к клеммным колодкам PLC-устройств;
• Монтаж цепей управления станков и конвейеров в производственных помещениях.

Практические советы

• Перед обжатием проверьте соответствие диаметра провода и внутреннего канала наконечника - слишком толстый провод не войдёт, слишком тонкий будет люфтить;
• Используйте только подходящие клещи для AWG 8 - некорректный инструмент деформирует контакт и снижает надёжность;
• При работе в холоде (+5…–40 C) согрейте наконечник руками перед обжатием - ПВХ становится хрупким при низких температурах;
• Храните в сухом месте, избегайте попадания масла и растворителей - они размягчают изоляцию;
• Для крупносерийного производства удобнее заказывать сразу несколько упаковок - так снижаются потери на брак и перебои в комплектации.
