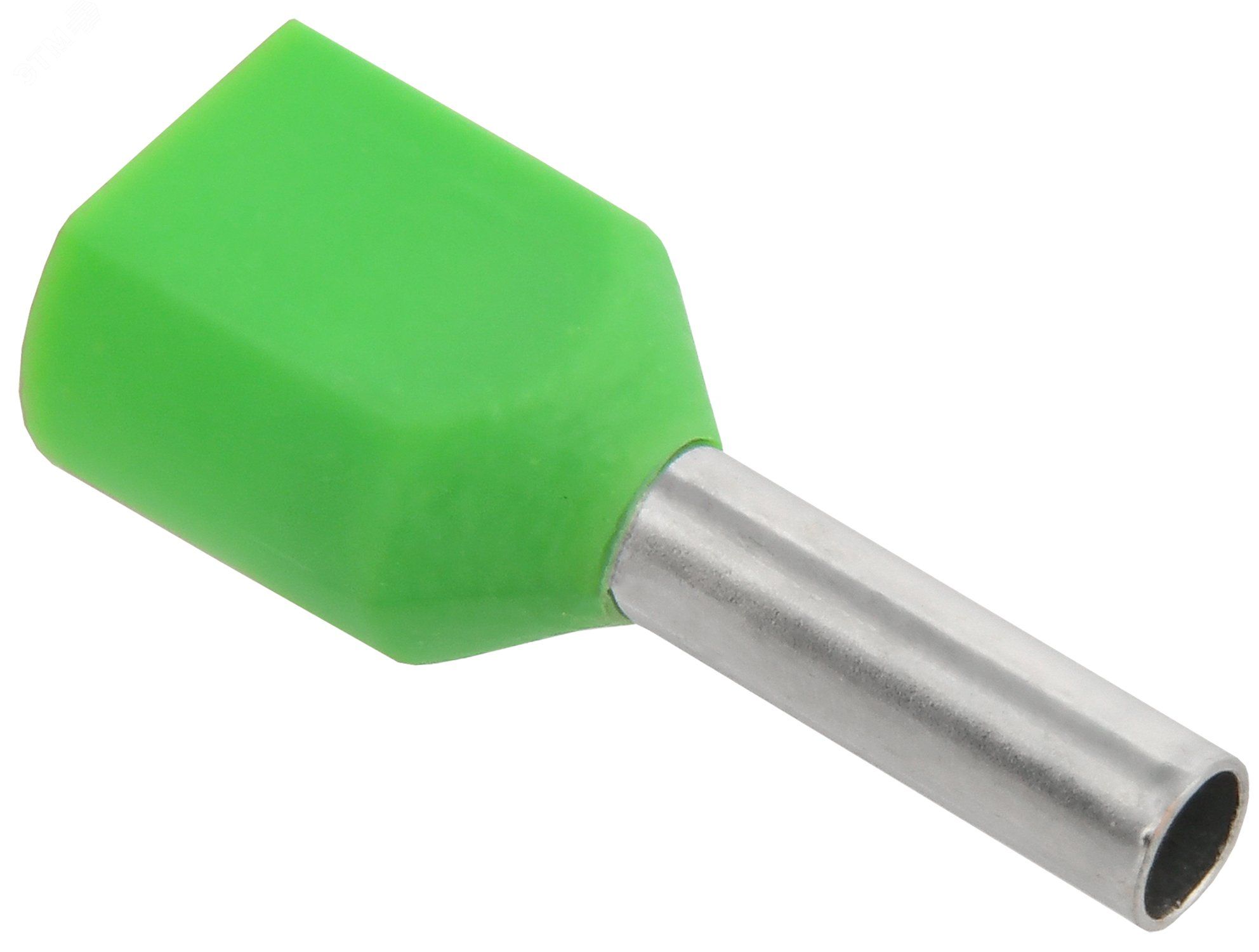

Наконечник НШВИ(2) 1,0-8 светло-зеленый (20шт/упак) | UTE10-4-D2-2-100 IEK

Наконечник-гильза НШВИ(2) 1,0-8 светло-зеленый (20 штук в упаковке) от IEK предназначен для надежного соединения одножильных медных проводов сечением 1 мм2 через опрессовку. Этот тип наконечника часто используется в распределительных щитах, пультах управления и оборудовании с частыми вибрационными нагрузками. Упакован по 20 штук, что удобно для закупок и хранения.

Назначение и область применения

Наконечник-гильза НШВИ(2) 1,0-8 светло-зеленый (20 штук в упаковке) применяется для оконцевания медных проводов перед подключением к зажимам, клеммным колодкам, автоматическим выключателям и другим контактным элементам. Подходит для работы в сетях переменного и постоянного тока до 1000 В. Особенно эффективен там, где требуется прочное механическое соединение и защита от перегибов - например, в панелях управления, станках, освещении, системах автономной энергии.

Технические характеристики

• Поперечное сечение провода: 1 мм2
• Материал гильзы: медь, лужённая поверхность
• Длина гильзы: 15,5 мм
• Наружный диаметр: 5,2 мм
• Внутренний диаметр: 2,3 мм - соответствует диапазону зачищаемых жил
• Изоляция: PVC, цвет - светло-зелёный
• Форма фланца: трубчатая - обеспечивает плотную посадку на жилу
• Тип конструкции: стандартная - однослойная, без усиления
• Срок службы: 5 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник-гильза НШВИ(2) 1,0-8 светло-зеленый (20 штук в упаковке) совместим с любыми клеммами, рассчитанными на провод 1 мм2 и внешним диаметром до 5,2 мм. Для установки необходимы специальные клещи для опрессовки - обычные плоскогубцы недостаточно. Обязательно используйте матрицу, подходящую именно для НШВИ(2) с сечением 1 мм2. После опрессовки проверьте герметичность соединения: жила должна быть полностью заполнена гильзу, без видимых зазоров. Цветовая маркировка (светло-зелёный) позволяет легко отличить этот наконечник от других, особенно когда работает несколько человек.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими нормами для комплектующих электрооборудования. Лужёная медь снижает риск окисления контактов, повышает долговечность соединений. Изоляция из PVC устойчива к воздействию масла, бензина и большинству бытовых растворителей. Соответствие стандартам гарантирует безопасность при работе в условиях повышенной влажности и температурных колебаний.

Преимущества

• Удобство монтажа: один наконечник заменяет два отдельных соединения - можно завести две жилы в одну гильзу
• Высокая надёжность: лужёная медь предотвращает коррозию даже в сырых помещениях
• Чёткая цветовая идентификация: светло-зелёный цвет стандартизирован для сечения 1 мм2
• Готовая изоляция: не требует дополнительной термоусадки или изоленты после монтажа
• Рациональная упаковка: 20 штук в одной картонной коробке - минимум потерь и удобство учета

Ограничения применения

• Не многожильные провода - только одножильные медные
• Не рекомендован для высокочастотных цепей выше 10 кГц - возможна потеря качества связи
• Не допускается использование в средах с агрессивными химикатами (например, концентрированные кислоты)
• Не следует применять вместо ответвителей или тройников - он служит исключительно для оконцевания одного или двух проводов
• Срок службы ограничен 5 годами; после этого срок необходимо заменить, даже если внешне всё цело

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в квартирном щите
• Объединение двух проводов от датчиков в одном клеммнике системы контроля доступа
• Соединение проводов питания в контроллере ЧПУ станка
• Монтаж осветительных цепей в производственных корпусах с вибрацией
• Подключение термореле и контакторов в системах HVAC

Практические советы

• Перед опрессовкой обязательно зачистите жилу на длину 8–10 мм - меньше не войдет, больше будет торчать внутри гильзы
• Выбирайте инструмент с регулировкой усилия: переусилие деформирует изоляцию, слабое давление - плохой контакт
• Проверяйте соответствие номера наконечника и инструмента - НШВИ(2) ≠ НШВИ(1)
• Храните в сухом месте: хотя есть изоляция, длительное попадание воды может вызвать коррозию лужения
• На объектах с большим числом подключений - всегда делайте фото или этикетку с указанием, какой цвет соответствует какому сечению
