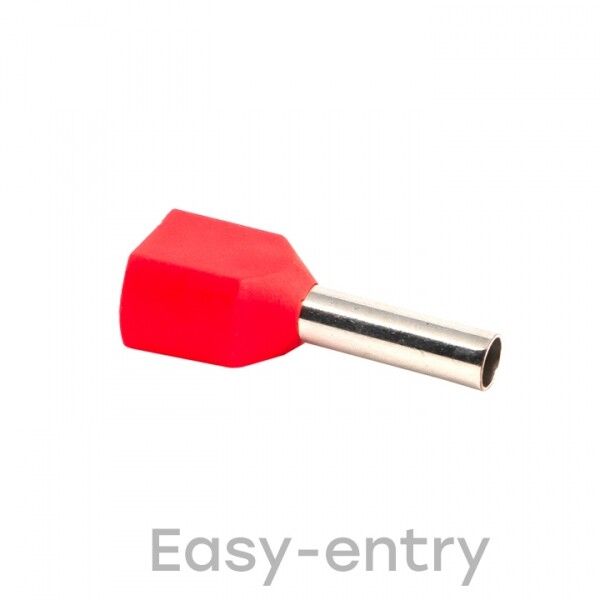

Наконечник штыревой втулочный изолированный НШвИ(2) 1,0-8 (50шт.) EKF PROxima | nhvi2-1.0-8

Наконечник штыревой втулочный изолированный НШвИ(2) 1,0-8 от EKF - это готовый к установке соединительный элемент для оконцевания многожильных медных проводов сечением 1 мм2. Благодаря встроенной изоляции и лужёной меди, он исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая надёжность контакта. Артикул nhvi2-1.0-8 входит в серию EKF PROxima и рассчитан на применение в силовых цепях до 690 В.

Назначение и область применения

Наконечник НШвИ(2) 1,0-8 предназначен для оконцевания многопроволочных медных проводов типа ПВ-3, ПВС, КГ и аналогичных. Он используется там, где требуется прочное и долговечное соединение: в распределительных щитах, на клеммах автоматических выключателей, контакторов, реле, частотных преобразователях и другом оборудовании. Подходит для промышленного, коммерческого и бытового электромонтажа.

Технические характеристики

• Поперечное сечение провода: 1 мм2
• Тип конструкции: двойной втулочный (два канала для двух проводов)
• Материал проводника: медь луженая
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: красный
• Длина втулки: 8 мм
• Наружный диаметр: 2,3 мм
• Внутренний диаметр: 2,1 мм
• Рабочее напряжение: до 690 В
• Диапазон температур: от –40 C до +80 C
• Покрытие: электролитическое лужение
• Не содержит галогенов
• Срок гарантии: 84 месяца

Совместимость и монтаж

Наконечник НШвИ(2) 1,0-8 совместим с любым инструментом для опрессовки, подходящим под размер 1 мм2. Для правильного монтажа:

• Зачистите изоляцию провода на длину, равную длине втулки (8 мм).
• Вставьте два провода одновременно - каждый в свою втулку. Убедитесь, что все жилы вошли до упора.
• Обожмите втулку специальной матрицей для двойных наконечников. Не используйте клещи без регулировки усилия - это может повредить изоляцию или вызвать плохой контакт.
• Проверьте качество обжима: провод не должен свободно двигаться внутри втулки, изоляция не должна треснуть.

Артикул nhvi2-1.0-8 не требует пайки или облуживания - изоляция уже встроена, и лужёная медь обеспечивает хорошую проводимость и антикоррозийную защиту.

Безопасность и стандарты

Наконечник НШвИ(2) 1,0-8 соответствует требованиям безопасности для работы в сетях переменного тока до 690 В. Материал изоляции - полипропилен без галогенов, что снижает риск выделения токсичных веществ при перегреве. Это важно для помещений с высокими требованиями к экологической безопасности, таких как больницы, школы и объекты общественного питания.

Преимущества

• Устраняет этап облуживания провода - экономит время и снижает вероятность брака.
• Двойная конструкция позволяет соединить два провода одного сечения в одном корпусе - компактнее, чем два отдельных наконечника.
• Лужёная медь улучшает контакт, защищает от окисления и увеличивает срок службы.
• Изоляция из полипропилена устойчива к механическим нагрузкам, химическим воздействиям и перепадам температур.
• Яркая красная изоляция упрощает визуальный контроль и цветовое кодирование цепей.

Ограничения применения

• Подходит только для многопроволочных медных проводов. Не применяйте с однопроволочными (монолитными) проводами - они не обеспечивают достаточного контакта.
• Не предназначены для работы при напряжении выше 690 В.
• Не рекомендуются для постоянного погружения в воду или в условиях повышенной влажности без дополнительной защиты.
• Не допускается использование с проводами сечением больше 1 мм2 - возможен перегрев и выход из строя.

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щитовой комнате.
• Оконцевание фазных проводов в частотном преобразователе.
• Соединение пары проводов от датчиков к клеммной колодке в системе управления конвейером.
• Монтаж в распределительных коробках на производстве, где важна скорость сборки и надёжность контакта.

Практические советы

• Выбирайте инструмент для опрессовки с матрицей, точно соответствующей типу НШвИ(2). Неправильная матрица деформирует изоляцию или плохо обжимает втулку.
• Перед монтажом проверьте, чтобы провода были чистыми и не имели следов окисления - даже лужёная медь не спасёт от грязного контакта.
• Храните наконечники в сухом месте. Хотя изоляция устойчива, длительное воздействие влаги может снизить адгезию между материалами.
• Для массового монтажа закупайте сразу упаковку из 50 штук - удобно для командной работы и снижает стоимость единицы.
• Артикул nhvi2-1.0-8 легко найти в каталогах EKF PROxima - он стандартизирован и часто используется в проектах, где нужна точность и соответствие нормам.
