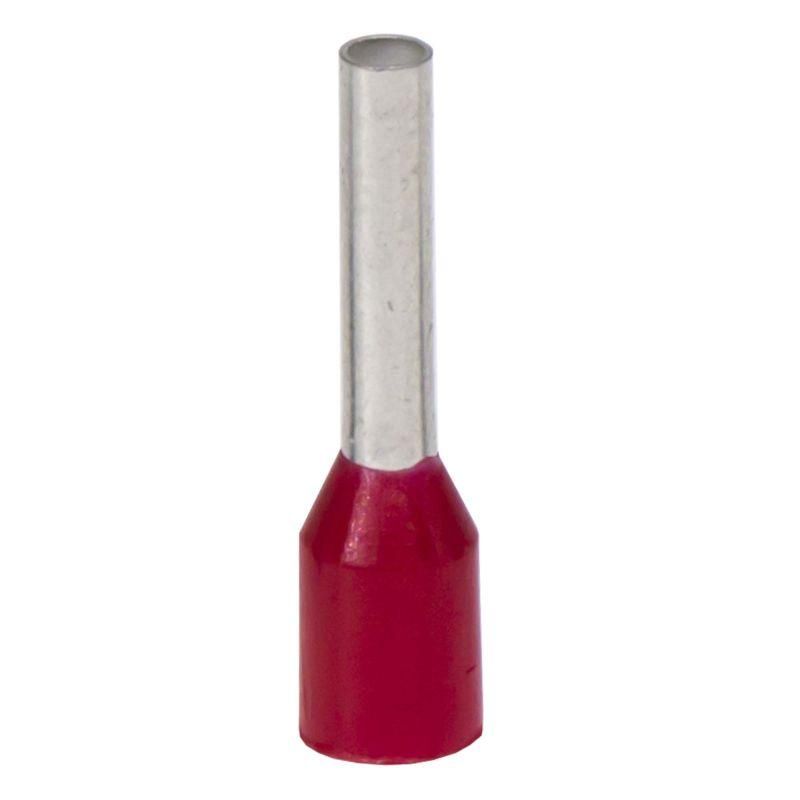

Наконечник-гильза с изол. фланцем для жилы сечением 1кв.мм, длина контактной части 6мм, красный | IF1-06RD DKC (ДКС)

Наконечник-гильза с изолированным фланцем DKC (ДКС) if1-06rd предназначен для надежного оконцевания многожильных проводов сечением 1 мм2. Красная изоляция позволяет легко идентифицировать сечение, а лужённая медная гильза обеспечивает устойчивый контакт даже при частых перепадах температур.

Назначение и область применения

Этот наконечник-гильза используется для оконцевания многожильных проводников перед установкой в клеммы, разъёмы или автоматические выключатели. Подходит для сборки силовых цепей, управления оборудованием и распределительных щитов. Часто применяется в промышленной автоматике, системах освещения, станках и бытовой электронике.

Технические характеристики

• Поперечное сечение жилы: 1 мм2 (соответствует AWG 18)
• Длина контактной части (втулки): 6 мм
• Материал контакта: медь М0, лужёная с добавлением висмута для лучшей проводимости
• Материал изоляции: полипропилен (PP), не поддерживающий горение (UL94 HB)
• Цвет изоляции: красный
• Тип конструкции: стандартная, с проклеенным фланцем
• Галогены: отсутствуют
• Изоляция: да, с термопластичным фланцем

Совместимость и монтаж

Подходит для использования с клеммами и зажимами, рассчитанными на провода 1 мм2. Для монтажа используйте обжимной инструмент с матрицей для сечений 0,5–1,5 мм2. Убедитесь, что обжим равномерный - не допускайте деформации изоляции или выхода жил за пределы гильзы. Проклеенный фланец снижает риск смещения изоляции при нагрузке.

Безопасность и стандарты

• Изоляция соответствует UL94 HB - самозагасаемая при воздействии открытого пламени
• Не содержит галогенов - безопасна при возможном возгорании, не выделяет токсичных паров
• Медная часть выполнена из высокочистой меди М0 - минимизирует переходное сопротивление

Преимущества

• Термопластичная изоляция формируется без заусенцев - исключает повреждение жил при вставке
• Лужёное покрытие увеличивает срок службы контакта и улучшает антикоррозийную стойкость
• Фланец плотно прилегает к проводу - предотвращает случайное выскальзывание при вибрации
• Яркая цветовая маркировка ускоряет проверку и обслуживание

Ограничения применения

• Не предназначена для одножильных проводов - эффективна только при работе с многожильными
• Максимальная рабочая температура ограничена материалом изоляции (PP) - не рекомендовано применение выше +105 C
• Не подходит для мощных токов свыше 16 А в условиях длительной нагрузки - соблюдайте нормы по нагреву
• Обжим требует точного инструмента - использование обычных клещей может привести к плохому контакту

Примеры использования

• Подключение проводов к клеммам автоматических выключателей в распределительных щитах
• Оконцевание контрольных цепей на станках с ЧПУ
• Монтаж сигнальных проводов в системах безопасности и автоматизации
• Замена старых наконечников в старых электрошкафах при модернизации

Практические советы

• Перед обжимом убедитесь, что все жилы полностью вошли в гильзу - ни одна не должна торчать
• Выбирайте инструмент с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - разрушает изоляцию
• Проверьте соответствие диаметра клеммы и внешнего диаметра наконечника - если есть зазор, контакт будет греться
• Красный цвет указывает на сечение 1 мм2 - используйте этот факт для быстрой верификации при ремонте
• Храните в сухом месте - хотя изоляция герметична, повышенная влажность может влиять на долговечность соединения
