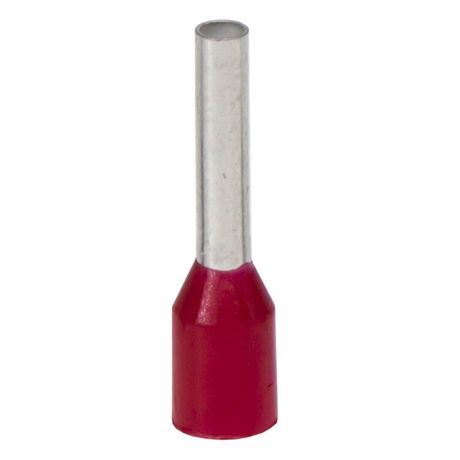

Наконечник-гильза с изол. фланцем для жилы сечением 1кв.мм, длина контактной части 8мм, красный | IF1-08RD DKC ДКС

Наконечник-гильза с изолированным фланцем DKC if1-08rd предназначен для надёжного оконцевания многожильных проводников сечением 1 мм2. Красный цвет изоляции позволяет легко идентифицировать сечение жилы на панели. Продукт соответствует требованиям серий Quadro и применяется в распределительных щитах, автоматике и силовой аппаратуре.

Назначение и область применения

Наконечник-гильза с изолированным фланцем DKC if1-08rd используется для оконцевания многожильных медных проводов сечением 1 мм2. Обеспечивает механическую прочность соединения и предотвращает расслоение жил при затяжке в клеммах. Подходит для монтажа в автоматических выключателях, контакторах, клеммных колодках и других устройствах с винтовыми зажимами. Часто применяется в промышленном оборудовании, системах управления, бытовой и коммерческой электропроводке.

Технические характеристики

• Поперечное сечение жилы: 1 мм2 (соответствует AWG 18)
• Длина контактной гильзы: 8 мм
• Материал контактной части: медь М0, лужённая (олово с висмутом)
• Материал изоляции: полипропилен (PP), UL94 HB - не поддерживает горение
• Цвет изоляции: красный
• Форма фланца: трубчатая, проклеенная
• Содержание галогенов: да
• Тип конструкции: стандартная

Совместимость и монтаж

Наконечник-гильза DKC if1-08rd совместим с винтовыми клеммами, рассчитанными на провода 1 мм2. Для установки необходимо:

• Зачистить изоляцию с конца провода на длину 8–9 мм;
• Вставить все жилы внутрь гильзы до упора;
• Обжать специальным инструментом (клещами) с матрицей для 1 мм2 - не пережимать!

Проклеенный фланец обеспечивает герметичную фиксацию изоляции после обжатия, исключая её смещение. Убедитесь, что диаметр клеммы не превышает 5,5 мм - иначе возможна плохая фиксация.

Безопасность и стандарты

Изоляция выполнена из полипропилена, который соответствует классу горючести UL94 HB - материал самотушится при удалении источника пламени. Лужёное покрытие снижает риск окисления и увеличивает срок службы соединения. Однако продукт содержит галогены - не рекомендован для применений, требующих низкого дымообразования (например, метро, тоннели, суда).

Преимущества

• Автоматическое формирование гильзы на термопластовом оборудовании - внутри изоляции нет заусенцев, которые могли бы повредить жилы.
• Проклеенный фланец предотвращает сползание изоляции при нагрузке.
• Лужёная медь обеспечивает хорошую проводимость и устойчивость к коррозии.
• Яркий красный цвет упрощает визуальную проверку сечения при обслуживании.
• Упаковка в блистеры - удобно хранить и использовать по одному.

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных.
• Не подходит для высокочастотных цепей - из-за наличия галогенов и типовой конструкции.
• Не рекомендуется для постоянного погружения в жидкости - хотя IP-класс не указан, изоляция не является водонепроницаемой.
• Не следует использовать в средах с температурой выше +105 C - полипропилен начинает деформироваться.

Примеры использования

• Подключение проводов к клеммам автоматического выключателя в щите освещения.
• Оконцевание сигнальных проводов в пультах управления станков.
• Монтаж проводки в распределительных шкафах HVAC-систем.
• Соединение датчиков и исполнительных механизмов в промышленной автоматизации.

Практические советы

• Выбирайте обжимные клещи с регулировкой усилия - переобжатие разрушает жилы, недостаточное - вызывает люфт.
• Перед обжатием убедитесь, что все жилы вошли в гильзу полностью - видимый конец провода вне гильзы = отказ.
• Красный цвет указывает на 1 мм2 - используйте этот цвет как ориентир при сборке, чтобы не перепутать сечения.
• Храните в сухом месте - даже с проклейкой изоляция чувствительна к влаге при длительном воздействии.
• Артикул if1-08rd - часть серии Quadro; совместим с другими компонентами этой линейки для унифицированного монтажа.
