Наконечник кабельный НШвИ 1-12 красный Е1012 (100шт) - UGN10-001-03-12 IEK

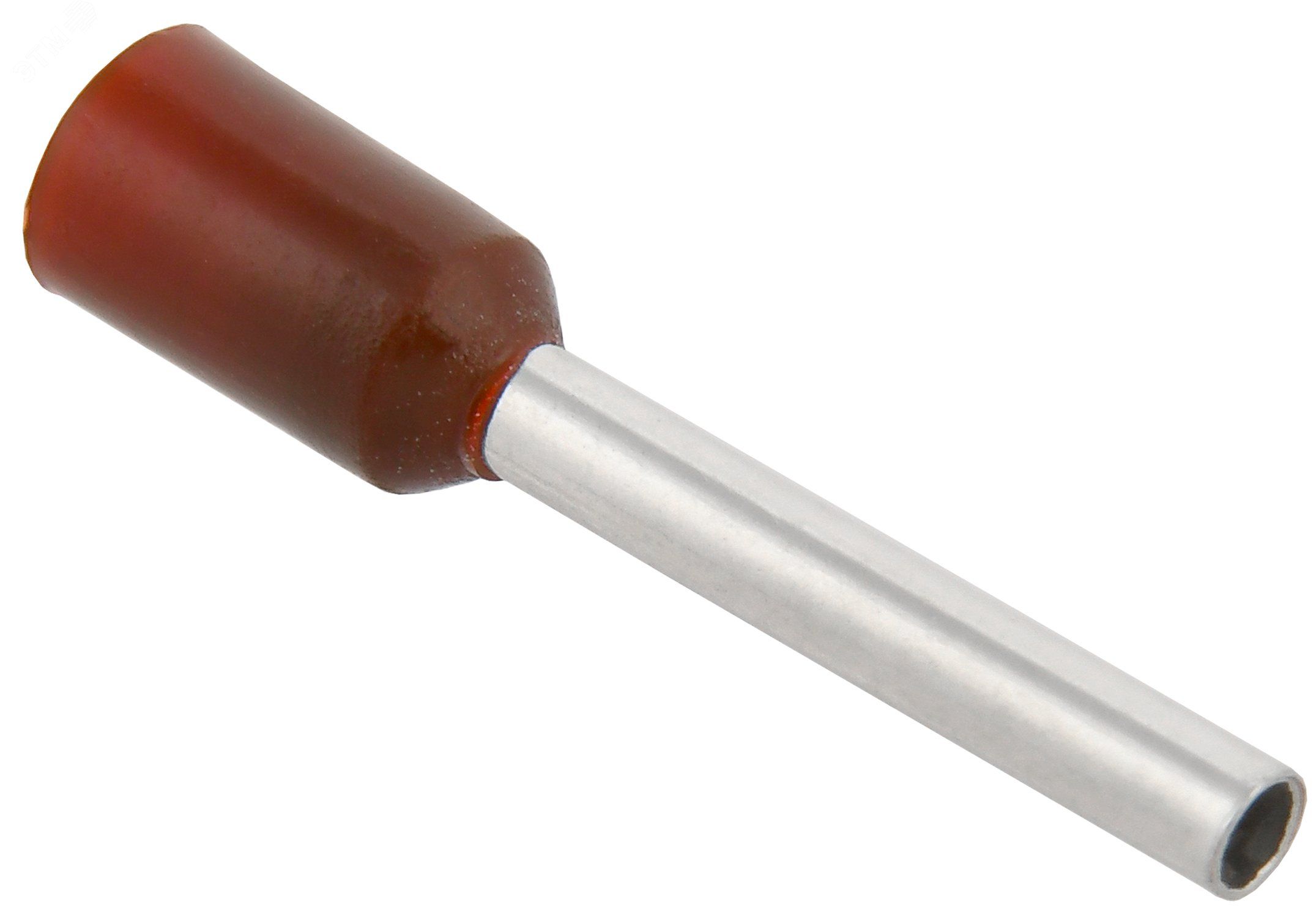

Наконечник-гильза НШВИ 1,0-12 темно-красный с изолированным фланцем (100 шт) от IEK предназначен для надёжного оконцевания многопроволочных проводов сечением 1 мм2 и последующего подключения к клеммам оборудования. Благодаря изолированному фланцу снижаются риски случайного контакта, а лужёная медная гильза обеспечивает устойчивый токопроводящий контакт.

Назначение и область применения

Наконечник-гильза НШВИ 1,0-12 темно-красный с изолированным фланцем (100 шт) используется для оконцевания многопроволочных гибких проводов перед подключением к контактным элементам. Применяется в распределительных щитах, на автоматах, клеммных колодках, розетках, контакторах и других устройствах, где требуется прочное и долговечное соединение.

Технические характеристики

• Номинальное сечение проводника: 1 мм2 - подходит для проводов с таким сечением, включая многожильные гибкие кабели
• Диаметр внутреннего канала: 1,5 мм - соответствует внешнему диаметру зачищенного провода 1 мм2
• Длина втулки: 16,6 мм - достаточна для качественной опрессовки стандартными клещами
• Наружный диаметр: 3 мм - позволяет легко помещать наконечник в большинство стандартных клемм
• Материал гильзы: медь, лужёная - повышает антикоррозийную стойкость и улучшает проводимость
• Материал изоляции: PVC - термостойкий, устойчив к механическим воздействиям
• Цвет изоляции: темно-красный - стандартизированная цветовая маркировка для удобства идентификации
• Форма фланца: трубчатая - обеспечивает герметичное покрытие основания провода
• Срок службы: 5 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник-гильза НШВИ 1,0-12 темно-красный с изолированным фланцем (100 шт) совместим с любыми стандартными инструментами для опрессовки, имеющими матрицы под сечение 1 мм2. Для монтажа:

• Зачистите конец провода на длину около 8–10 мм
• Вставьте провод в гильзу до упора - жилы должны полностью войти в металлическую часть
• Опрессуйте гильзу специальными клещами, не задевая изоляционный фланец
• Убедитесь, что опрессовка равномерная, без трещин и перекосов

Не используйте плоскогубцы или другие не предназначенные для этого инструменты - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Наконечник-гильза НШВИ 1,0-12 темно-красный с изолированным фланцем (100 шт) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для комплектующих низковольтной аппаратуры. Изолированный фланец предотвращает случайное прикосновение к оголённым жилам после установки, снижая риск поражения током.

Преимущества

• Изолированный фланец исключает необходимость в дополнительной изоляции места соединения
• Лужёная медь уменьшает окисление и продлевает срок службы контакта
• Трубчатая форма фланца плотно прилегает к изоляции провода, не позволяя ей сползать
• Яркая красная маркировка ускоряет визуальный поиск нужного типа при сборке
• Упаковка по 100 шт - экономично для массового монтажа

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - они требуют наконечников типа НШВ
• Не допускается использование с проводами сечением более 1 мм2 - возможен перегрев и выход из строя
• Работает только при правильной опрессовке; некачественная обработка снижает надёжность
• Не рекомендован для постоянного погружения в жидкости или работы в условиях высокой влажности без дополнительной защиты

Примеры использования

• Подключение проводов к автоматическим выключателям в щитовой комнате
• Соединение проводов с клеммами УЗО и дифференциальных автоматов
• Присоединение кабелей к розеткам и выключателям в бытовых сетях
• Обустройство цепей управления на промышленном оборудовании

Практические советы

• Перед опрессовкой проверьте, чтобы все жилы провода вошли в гильзу - ни одна не должна торчать
• Выбирайте инструмент с регулируемым усилием - это гарантирует одинаковое качество всех соединений
• Храните наконечники в сухом месте - даже лужёная медь может окисляться при длительном контакте с влагой
• При замене старых наконечников всегда проверяйте соответствие сечения - НШВИ 1,0-12 нельзя использовать вместо 1,5 мм2
• Для крупных проектов закупайте сразу несколько упаковок - цвета и типы часто отличаются, и запас нужен на случай брака
