Наконечник штыревой НШВ 1.0-8, 1.0 кв.мм, 8 мм КВТ 79477

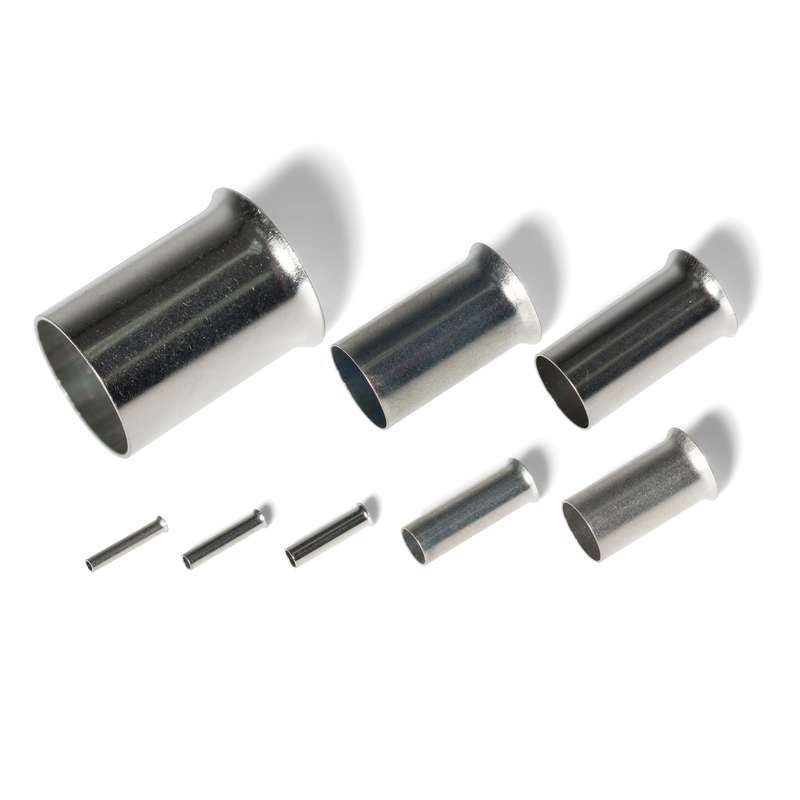

Наконечник штыревой неизолированный НШВ 1.0-8 КВТ - это надёжный элемент для создания механически прочных и электрически стабильных соединений многожильных медных проводов методом опрессовки. Продукт бренда КВТ с артикулом 79477 и 57931 применяется там, где важна долговечность контакта, особенно при работе с термостойкой изоляцией или толстыми кабелями.

Назначение и область применения

Наконечник штыревой неизолированный НШВ 1.0-8 КВТ предназначен для оконцевания многожильных медных проводников сечением 1 мм2. Он преобразует гибкий провод в жёсткий штырь, который легко фиксируется в клеммах, разъёмах или болтовых соединениях. Особенно эффективен при работе с проводами в условиях высоких температур или с толстой изоляцией - например, кабелями КГ, КОГ, ПРКА, ПРКС, ПВКВ, РКГМ. Подходит для монтажа в электрооборудовании, щитах, станках, конвейерах и других системах, требующих надёжного контактного соединения.

Технические характеристики

• Сечение провода: 1 мм2
• Наружный диаметр втулки: 2,2 мм
• Внутренний диаметр втулки: 1,4 мм
• Длина втулки: 8 мм
• Материал: медь марки М1 с электролитическим лужением
• Напряжение: до 1000 В
• Диапазон рабочих температур: от –55 C до +135 C
• Цвет: серый
• Способ монтажа: опрессовка
• Тип конструкции: стандартная, без пластиковой манжеты

Совместимость и монтаж

Наконечник штыревой неизолированный НШВ 1.0-8 КВТ совместим с любыми многожильными медными проводами сечением 1 мм2. Для установки используется специальный пресс-клещи с матрицей, подходящей под размер втулки. Жилы вводятся в втулку со стороны широкого раструба - так обеспечивается равномерное распределение давления при опрессовке. Поскольку у этого наконечника нет изолирующей манжеты, он позволяет запрессовать одновременно два или три провода меньшего сечения (например, 2×0,75 мм2), что удобно при компактном монтаже. Убедитесь, что суммарное сечение проводов не превышает допустимую нагрузку втулки.

Безопасность и стандарты

Изделие соответствует требованиям к электрической безопасности при напряжении до 1000 В. Лужёная поверхность предотвращает окисление меди, снижает переходное сопротивление и повышает срок службы контакта. Работоспособность сохраняется в экстремальных температурах - от глубокого холода до нагрева выше 100 C, что делает его безопасным для применения в промышленных средах, включая печи, двигатели и системы управления.

Преимущества

• Лужёная медь обеспечивает хорошую проводимость и устойчивость к коррозии
• Отсутствие пластиковой манжеты позволяет использовать наконечник для проводов с толстой изоляцией, которые невозможно засунуть в изолированные аналоги
• Высокий температурный диапазон - идеально для работы с кремний-органической и резиновой изоляцией
• Поддерживает монтаж нескольких проводов в одной втулке - экономит место в клеммнике
• Универсальная форма - совместим с большинством типов клемм и разъёмов

Ограничения применения

Не предназначена для одножильных проводов - они не обеспечивают достаточной площади контакта при опрессовке. Не следует использовать в цепях переменного тока свыше 1000 В. Отсутствие изоляции требует обязательного соблюдения правил электробезопасности: после монтажа необходимо защищать соединение от случайного прикосновения, используя изолирующие колпачки, трубки или герметичную сборку. Также не рекомендуется применять в условиях постоянного воздействия открытого пламени или агрессивных химических сред.

Примеры использования

• Оконцевание проводов в частотных преобразователях с кабелем РКГМ
• Подключение силовых кабелей КГ к клеммам электродвигателей
• Сборка распределительных щитов с плотной компоновкой
• Замена старых наконечников в оборудовании с термостойкой изоляцией
• Объединение двух проводов 0,5–0,75 мм2 в одном соединении для уменьшения числа клемм

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - 8 мм. Лишняя изоляция внутри втулки снижает качество контакта.
• Используйте пресс-клещи с матрицей, соответствующей размеру НШВ 1.0-8. Недостаточно или слишком сильное давление приведёт к плохому контакту или деформации.
• Проверьте результат опрессовки: жила должна быть полностью заключена в металлическую втулку, без выступающих проволочек.
• Если требуется длиннее втулка - обращайтесь к поставщику: КВТ предлагает изготовление по запросу с удлинённой втулкой.
• Для защиты от внешних факторов (пыль, влага) используйте термоусадочные трубки или изолирующие колпачки - сам наконечник не имеет изоляции.
