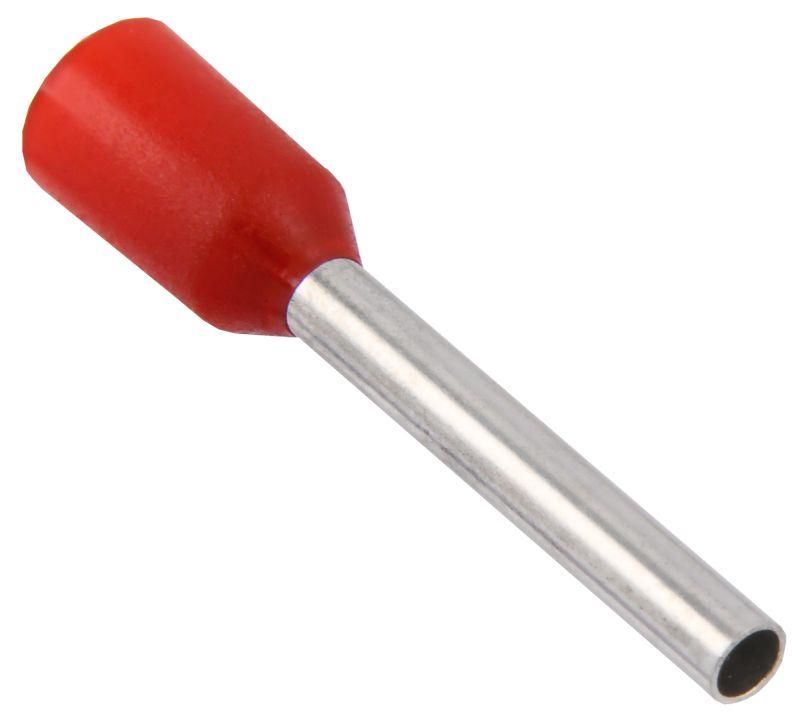

Наконечник НШВИ 1,0-12 1мм2 с изолированным фланцем (100шт/упак) GENERICA - UGN11-012-001-100-G IEK

Наконечник НШВИ 1,0-12 1 мм2 с изолированным фланцем (100 шт/упак) от GENERICA и IEK предназначен для надёжного соединения однопроволочных и многопроволочных медных жил сечением 1 мм2 через опрессовку. Благодаря изолированному фланцу снижаются риски случайного контакта, что делает этот наконечник удобным для монтажа в плотных распределительных коробках и на автоматических выключателях.

Назначение и область применения

Наконечник НШВИ 1,0-12 1 мм2 с изолированным фланцем используется для оконцевания медных проводов в электрических цепях переменного и постоянного тока. Применяется там, где требуется прочное и безопасное соединение: на клеммах автоматических выключателей, УЗО, контактных площадках реле, силовых щитах, пультах управления и оборудовании с высокой вибрацией.

Технические характеристики

• Материал втулки: медь, лужёная - обеспечивает хорошую проводимость и устойчивость к окислению;
• Сечение провода: 1 мм2 - соответствует стандартным медным жилам в бытовых и промышленных сетях;
• Длина втулки: 12 мм - позволяет надёжно зажать провод при опрессовке;
• Изоляция: PVC, красного цвета - защищает от прикосновений и коротких замыканий; цвет стандартизирован для быстрой идентификации;
• Форма фланца: трубчатая - равномерно распределяет нагрузку при затяжке;
• Срок службы: до 5 лет при соблюдении условий эксплуатации;
• Упаковка: 100 штук в одной упаковке - удобна для хранения и массового монтажа.

Совместимость и монтаж

Наконечник НШВИ 1,0-12 1 мм2 с изолированным фланцем совместим с любыми клеммами, рассчитанными на провод 1 мм2 и диаметром входного отверстия до 4–5 мм. Для установки используйте специальный пресс-клещи с матрицей для наконечников типа ШВИ. Не допускается использование обычных плоскогубцев - это повредит втулку и снизит контактную надёжность. Перед опрессовкой удалите изоляцию провода на длину 12 мм - точно соответствует глубине втулки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и международным нормам для наконечников типа ШВИ. Изоляция выполнена из самозатухающего PVC, что исключает распространение горения. Лужёное покрытие предотвращает образование оксидной плёнки на меди, сохраняя низкое переходное сопротивление даже при длительной эксплуатации.

Преимущества

• Изолированный фланец исключает необходимость в дополнительной термоусадке или изолирующей ленте;
• Красный цвет легко отличается от других сечений - ускоряет диагностику и обслуживание;
• Лужёная медь снижает риск коррозии в условиях повышенной влажности;
• Стандартная конструкция гарантирует совместимость с большинством пресс-клещей и клеммных колодок;
• Высокая плотность упаковки (100 шт.) экономит место на складе и снижает стоимость единицы.

Ограничения применения

• Не применяется для алюминиевых проводов - материал втулки совместим только с медью;
• Не рекомендован для частых перегрузок выше 16 А - максимальный ток ограничен сечением 1 мм2;
• Не предназначено для открытого монтажа вне корпусов - PVC-изоляция чувствительна к длительному УФ-воздействию и экстремальным температурам свыше +85 C;
• Не следует использовать в средах с агрессивными химикатами - PVC может деформироваться при контакте с растворителями.

Примеры использования

• Подключение проводов к клеммам автомата в распределительном щите;
• Оконцевание проводов питания на контакторах и реле в системах автоматизации;
• Соединение сигнальных проводов в пультах управления станков;
• Монтаж освещения в помещениях с повышенной влажностью (ванная, кухня) - благодаря изоляции и лужению.

Практические советы

• Перед монтажом проверьте соответствие диаметра провода - 1 мм2 требует точного подбора; слишком толстый провод не войдёт, слишком тонкий - будет болтаться;
• При использовании клещей выбирайте матрицу с пометкой “ШВИ” или “1.0”; некорректная матрица вызывает плохую опрессовку;
• После опрессовки потяните за провод - он не должен выскальзывать из втулки;
• Храните в сухом месте, избегайте перепадов температур - это продлевает срок службы изоляции;
• Для крупных проектов закупайте сразу несколько упаковок - цветовая маркировка помогает избежать путаницы при сборке.
