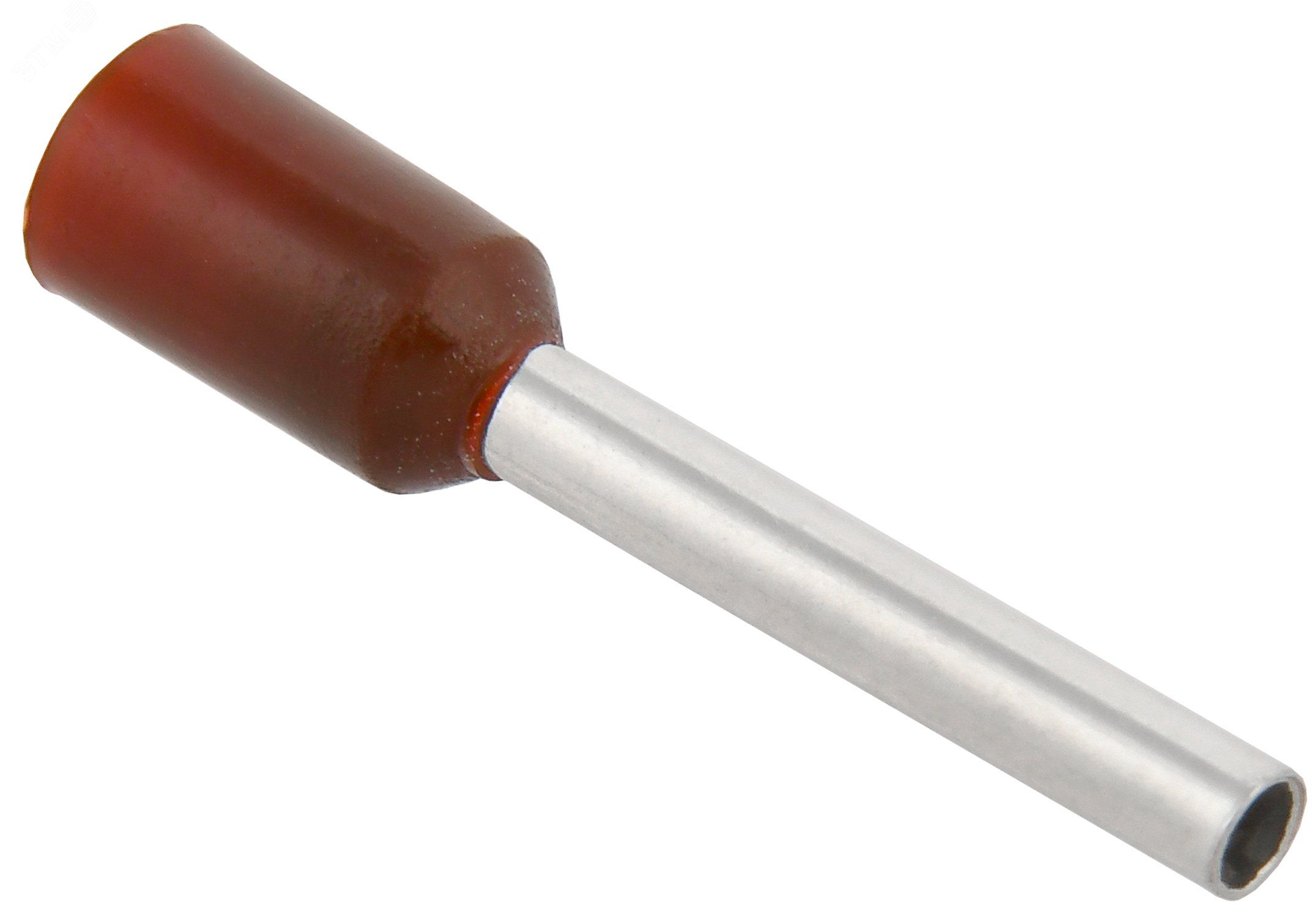

Наконечник НШВИ 1,0-12 темно-красный (20шт/упак) | UGN10-4-001-03-12 IEK

Наконечник НШВИ 1,0-12 темно-красный (20 штук в упаковке) от IEK предназначен для надёжного оконцевания многопроволочных проводов сечением 1 мм2 и последующего подключения к клеммам оборудования. Каждый наконечник НШВИ 1,0-12 имеет лужёную медную втулку и PVC-изоляцию, что обеспечивает долговечность и безопасность соединений.

Назначение и область применения

Наконечник НШВИ 1,0-12 темно-красный (20 штук в упаковке) используется для оконцевания гибких многопроволочных проводов перед подключением к контактным элементам. Подходит для установки в клеммные блоки, автоматы, рубильники, розетки, контакторы и другие устройства с винтовыми зажимами. Цвет красной изоляции позволяет легко идентифицировать сечение провода - 1 мм2 - при сборке и обслуживании электрощитов.

Технические характеристики

• Номинальное сечение проводника: 1 мм2
• Материал втулки: медь, лужёная поверхность
• Материал изоляции: поливинилхлорид (PVC)
• Длина втулки: 16,6 мм
• Наружный диаметр: 3 мм
• Внутренний диаметр втулки: 1,5 мм
• Форма фланца: трубчатая
• Цвет изоляции: темно-красный
• Тип конструкции: стандартная, с изоляцией
• Срок службы: 5 лет
• Количество в упаковке: 20 штук

Совместимость и монтаж

Наконечник НШВИ 1,0-12 темно-красный (20 штук в упаковке) совместим с любыми зажимами, рассчитанными на провод 1 мм2 и внешний диаметр до 3 мм. Для монтажа зачищается изоляция провода на длину втулки (≈16–18 мм), провод вставляется в втулку до упора, после чего выполняется опрессовка специальным клещами с матрицей для наконечников типа НШВИ. Не допускается использование обычных плоскогубцев - это повредит втулку и снижает надёжность соединения. После опрессовки изоляция должна плотно прилегать к основанию зажима, не перекрывая контактную площадку.

Безопасность и стандарты

Наконечник НШВИ 1,0-12 темно-красный соответствует требованиям ГОСТ Р МЭК 60947-7-1 и применяется в системах с напряжением до 1000 В переменного тока. Лужёное покрытие предотвращает окисление меди, снижает переходное сопротивление и увеличивает срок службы соединения. Изоляция из PVC устойчива к механическим воздействиям и не распространяет горение.

Преимущества

• Улучшенная фиксация многожильного провода благодаря опрессованной втулке - исключает выпадение отдельных проволочек
• PVC-изоляция защищает от случайного замыкания и упрощает визуальную идентификацию сечения
• Лужёная медь обеспечивает стабильный контакт даже при частых вибрациях и циклических нагрузках
• Удобная упаковка - 20 штук в одной картонной коробке, что экономит время при закупке и хранении

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - используйте наконечники НШВ или НВИ
• Не рекомендуется применять в условиях постоянного погружения в воду или высокой влажности без дополнительной герметизации
• Работает только при правильном выборе инструмента для опрессовки - некорректное давление вызывает трещины в изоляции или плохой контакт
• Не подходит для проводов сечением более 1 мм2 - возможен перегрев и расплавление изоляции

Примеры использования

• Подключение проводов к автоматическим выключателям в щитовой комнате
• Запитка розеток и светильников в жилых и офисных помещениях
• Обвязка контроллеров и модулей в промышленных пультах управления
• Сборка распределительных коробок и силовых шкафов

Практические советы

• Перед опрессовкой проверьте, чтобы все проволочки были полностью внутри втулки - ни одна не должна торчать
• Выбирайте клещи с регулировкой усилия - для НШВИ 1,0 мм2 достаточно среднего давления
• После монтажа потяните за провод - он не должен выскальзывать из наконечника
• Храните упаковку в сухом месте - влага может повлиять на качество лужения
• При замене старого наконечника всегда проверяйте соответствие цвета и сечения - красный = 1 мм2
