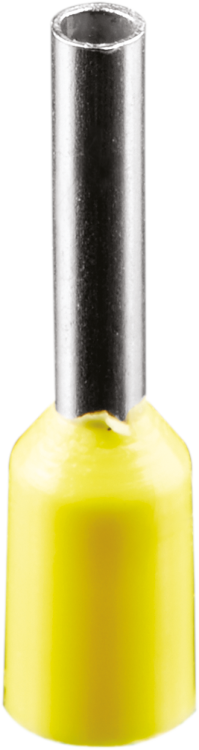

Наконечник 71 089 NET-E1008 Е-гильзы НШВИ Желт. (100 шт/упак) |71089 |Navigator 17333

Наконечник-гильза изолированная НШвИ 1,0-8,0 желтый (100 штук в упаковке) от бренда Navigator предназначен для надёжного оконцевания однопроволочных и многожильных медных проводников сечением 1 мм2. Этот компонент сочетает в себе металлический контакт и изолирующую манжету, обеспечивая безопасное и удобное соединение в распределительных коробках, щитах и на оборудовании. Артикул 4670004710890 соответствует серийному решению NET-E.

Назначение и область применения

Наконечник-гильза изолированная НШвИ 1,0-8,0 желтый используется для оконцевания медных проводов перед установкой в клеммы, зажимы и разъёмы. Подходит для работы в электрических щитах, пультах управления, автоматике, бытовых и промышленных устройствах. Применяется там, где требуется исключить случайное касание токоведущих частей и повысить долговечность соединения.

Технические характеристики

• Номинальное сечение провода: 1 мм2
• Материал контакта: медь с лужёным покрытием
• Материал изоляции: полиамид (PA)
• Цвет изоляции: жёлтый
• Длина втулки: 14,6 мм
• Диаметр внутреннего отверстия: 1,5 мм
• Наружный диаметр: 3 мм
• Тип конструкции: трубчатая, прямой угол соединения
• Способ монтажа: опрессовка кабеля
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Наконечник-гильза изолированная НШвИ 1,0-8,0 желтый совместим с кабелями из меди сечением 1 мм2. Для монтажа необходима опрессовка специальным инструментом - клещами с матрицей для наконечников типа НШвИ. Не используйте плоскогубцы - они не обеспечивают равномерного давления и снижают надёжность соединения. Лужёная поверхность улучшает пайку, если требуется дополнительная фиксация, хотя в большинстве случаев достаточно только опрессовки.

Безопасность и стандарты

Изоляция выполнена из самозатухающего полиамида, что повышает пожарную безопасность. Конструкция соответствует требованиям к изолированным наконечникам, применяемым в электроустановках до 1000 В. Цветовая маркировка (жёлтый) позволяет легко идентифицировать сечение провода визуально, что снижает риск ошибок при сборке.

Преимущества

• Интегрированная изоляция защищает от поражения током и замыканий между соседними клеммами
• Лужёная медь предотвращает окисление, увеличивает срок службы и улучшает проводимость
• Удобная форма фланца обеспечивает плотное прилегание к клемме, снижает вероятность выскальзывания
• Упаковка по 100 штук минимизирует расходы на хранение и доставку

Ограничения применения

Не применяйте этот наконечник для алюминиевых проводов - он рассчитан только на медь. Максимальное сечение - 1 мм2; использование с более толстыми проводами приведёт к перегреву и выходу из строя. Также не рекомендуется использовать в условиях постоянного воздействия открытого огня или высоких температур выше +105 C - материал изоляции теряет прочность.

Примеры использования

• Подключение проводов к клеммам автоматических выключателей в распределительном щите
• Оконцевание проводов в пультах управления станков и конвейеров
• Соединение сигнальных цепей в системах автоматизации
• Работа с контроллерами, реле и модулями в промышленной электронике

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину втулки - 14,6 мм. Лишняя изоляция мешает качественному соединению.
• Выбирайте инструмент с матрицей, помеченной как “H” или “NShvI”. Это гарантирует правильную форму сжатия.
• Проверьте после монтажа: наконечник не должен болтаться на проводе, а изоляция должна плотно прилегать к основанию клеммы.
• Артикул 4670004710890 и серия NET-E - это проверенные решения от Navigator. Храните упаковку в сухом месте, чтобы избежать попадания влаги на лужёную часть.
