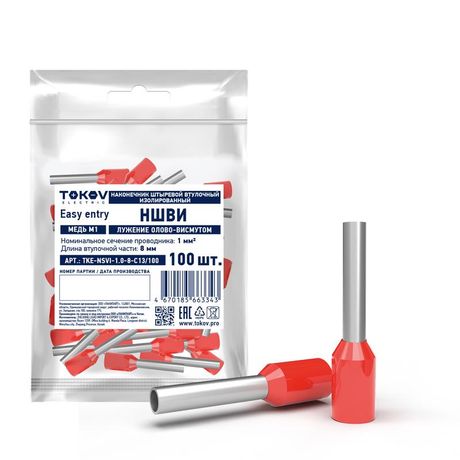

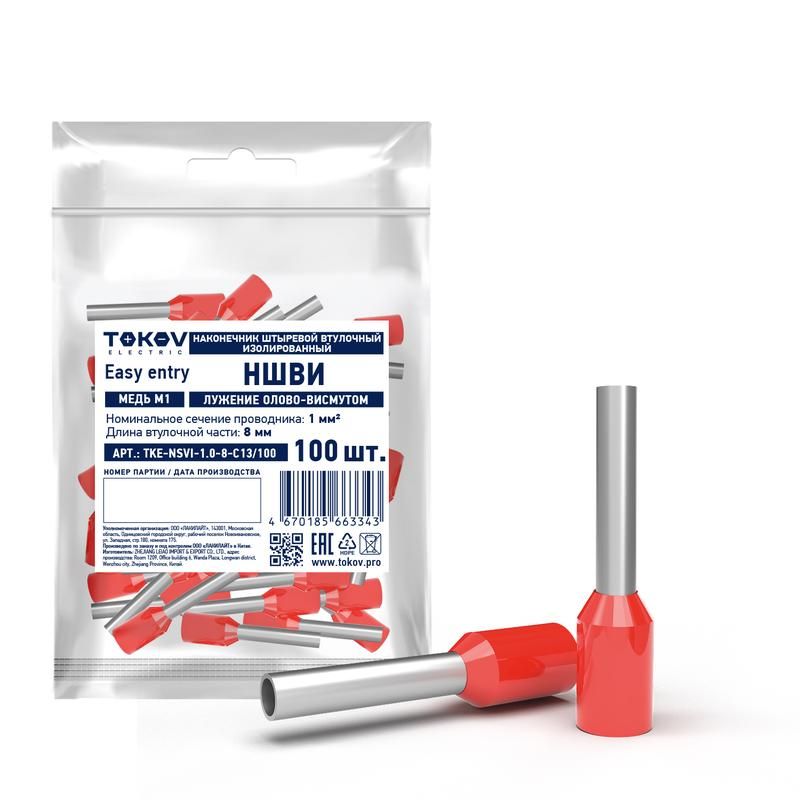

Наконечник штыревой втулочный изолированный НШВИ 1.0-8 TOKOV ELECTRIC TKE-NSVI-1.0-8-C13/100

Наконечник штыревой втулочный изолированный НШВИ 1.0-8 от TOKOV ELECTRIC - это надёжный соединительный элемент для одножильного медного провода сечением 1 мм2. Предназначен для быстрого и безопасного подключения к клеммам, автоматическим выключателям и другим контактным устройствам в распределительных щитах и электрооборудовании.

Назначение и область применения

Наконечник НШВИ 1.0-8 используется для оконцевания одножильных проводов перед установкой в клеммы. Его изолированная втулка защищает оголённую часть провода, предотвращая случайные замыкания. Подходит для монтажа в бытовых, промышленных и коммерческих электрических системах: распределительных щитах, пультах управления, силовых шкафах, осветительных устройствах.

Технические характеристики

• Номинальное сечение проводника: 1 мм2 - оптимально для проводов до 1 А постоянного тока или 4–5 А переменного тока (при температуре +20C);
• Длина втулки: 8 мм - обеспечивает плотное и устойчивое обжатие;
• Материал контакта: медь - высокая электропроводность и долговечность;
• Материал изоляции: полипропилен (PP) - устойчив к перепадам температур, химически инертен, не горюч;
• Цвет изоляции: красный - соответствует стандартной цветовой маркировке фазы L;
• Безгалогенный материал - при возгорании не выделяет токсичных газов, безопасен для людей и оборудования;
• Тип конструкции: стандартная - совместим с большинством обжимных инструментов.

Совместимость и монтаж

Наконечник НШВИ 1.0-8 предназначен для работы с одножильными медными проводами. Обжим выполняется специальным инструментом с матрицей для сечений 0,5–1,5 мм2. Убедитесь, что диаметр штыря клеммы соответствует внутреннему диаметру наконечника - он рассчитан на стандартные клеммы с зажимом до 3,5 мм. Не используйте плоскогубцы или самодельные инструменты - это снижает надёжность соединения.

Безопасность и стандарты

Наконечник НШВИ 1.0-8 изготовлен в соответствии с требованиями безопасности ГОСТ Р МЭК 60947-7-1 и IEC 60998. Полипропиленовая изоляция не содержит галогенов, что делает его подходящим для помещений с повышенными требованиями к экологической безопасности - школ, больниц, офисов, жилых домов.

Преимущества

• Изоляция предотвращает короткое замыкание между соседними клеммами;
• Удобна для массового монтажа - не требует дополнительной термоусадки или изоленты;
• Высокая механическая прочность после обжима - не выпадает из клеммы даже при вибрации;
• Яркий красный цвет ускоряет визуальную идентификацию фазы при обслуживании.

Ограничения применения

Наконечник НШВИ 1.0-8 не предназначен для многожильных проводов - они требуют наконечников типа НШВ. Также не рекомендуется использовать при температурах выше +85C длительно - изоляция из полипропилена начинает терять форму. Не применяйте для токов свыше 10 А - возможен перегрев и повреждение контакта.

Примеры использования

• Подключение автомата в щите на 16 А через провод 1 мм2;
• Запитка реле, таймера или датчика в панели управления;
• Фиксация фазного провода в клеммнике светильника;
• Обжим провода в частном доме при замене старой проводки.

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину втулки - 8 мм. Лишняя изоляция мешает плотному контакту;
• Выбирайте обжимной инструмент с регулировкой усилия - слабый обжим вызывает нагрев, слишком сильный - разрушает провод;
• Проверьте качество обжима: после сжатия втулка должна плотно охватывать провод, без люфта и видимых трещин;
• Артикул tke-nsvi-1.0-8-c13/100 указывает на комплектацию: 100 штук в упаковке - удобно для крупных проектов.
