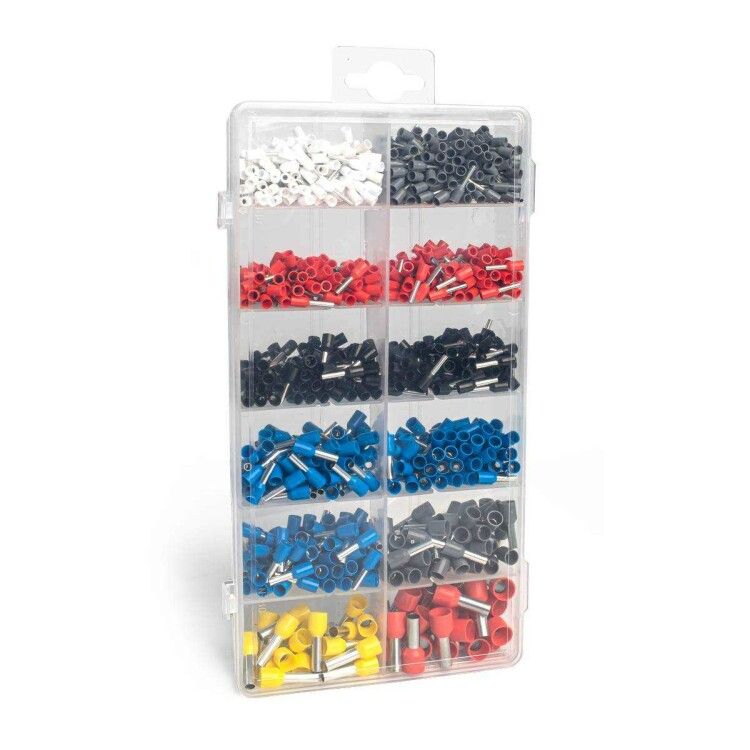

Набор наконечников НШВИ №10, 0.5-10 мм² КВТ 83602

Набор наконечников НШВИ №10 КВТ - комплект трубчатых медных наконечников для надёжного оконцевания гибких многопроволочных проводов методом опрессовки. Подходит для электромонтажа в распределительных щитах, на оборудовании и автоматике. Артикул 83602, бренд КВТ.

Назначение и область применения

Набор наконечников НШВИ №10 КВТ предназначен для оконцевания гибких многопроволочных медных проводников сечением от 0,5 до 10 мм2. Применяются там, где требуется надёжный контакт при соединении через зажимы, клеммы или шины - например, в силовых щитах, пультах управления, станках, конвейерах и системах автоматизации. Метод монтажа - опрессовка специальным инструментом.

Технические характеристики

• Тип наконечника: трубчатый, втулочный
• Материал: медь (высокая проводимость, устойчивость к окислению)
• Площадь сечения провода: 0,5–10 мм2
• Рабочее напряжение: до 0,69 кВ
• Температура эксплуатации: до +105 C
• Материал изоляции: полипропилен (PP) - устойчив к механическим повреждениям и химическим воздействиям
• Цветовая маркировка: соответствует DIN 46228, часть 7 - цвет каждой размерной группы совпадает с международным стандартом

Совместимость и монтаж

Наконечники НШВИ №10 КВТ совместимы с любыми устройствами, имеющими зажимы под втулочные наконечники. Для установки необходим инструмент для опрессовки - клещи с матрицами под размеры 0,5–10 мм2. Не допускается использование крепления болтом или самозажимных механизмов без предварительной опрессовки. После опрессовки изоляция остаётся целой - она служит дополнительной защитой от случайного контакта с токоведущими частями.

Преимущества

• Удобная организация: коробка с 15 отделениями и переставными перегородками позволяет легко находить нужный размер и сохранять порядок
• Прозрачная упаковка: позволяет визуально контролировать наличие и состояние наконечников без вскрытия
• Стандартная цветовая маркировка: согласно DIN 46228 - снижает риск ошибки при сборке даже при быстрой работе
• Одинаковый цвет для одинарных и двойных наконечников одного сечения: упрощает поиск и исключает путаницу
• Высокая термостойкость: выдерживают длительную работу при температуре до +105 C - подходят для нагреваемых сред

Ограничения применения

• Не предназначены для жёстких однопроволочных проводов - используются только с гибкими многопроволочными
• Не рекомендуются для внешней установки без дополнительной защиты - материал изоляции PP не рассчитан на УФ-лучи и постоянную влагу
• Не применяются в цепях переменного тока выше 0,69 кВ
• Запрещено использовать без опрессовки - просто вставлять в клемму нельзя

Примеры использования

• Подключение проводов к автоматическим выключателям в распределительном щите
• Оконцевание фазных и нулевых проводов перед подключением к клеммным колодкам
• Монтаж проводки на промышленных станках и конвейерах
• Обустройство цепей управления в системах АСУ ТП
• Замена старых наконечников при модернизации электрооборудования

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода и наконечника - не используйте слишком маленький или большой размер
• Выбирайте инструмент для опрессовки с регулируемым усилием - переусилие деформирует наконечник, недостаточное давление даёт слабый контакт
• Храните набор в сухом месте - хотя изоляция защищена, повышенная влажность может вызвать окисление меди внутри
• Габариты коробки 210×110×30 мм позволяют поместить её в стандартный инструментальный чемодан или ящик
• Вес 300 г делает набор удобным для переноски на объект - можно брать с собой без лишнего веса
