Наконечник штыревой втулочный изолированный НШВИ(2) 0.75-10 - 79463 КВТ

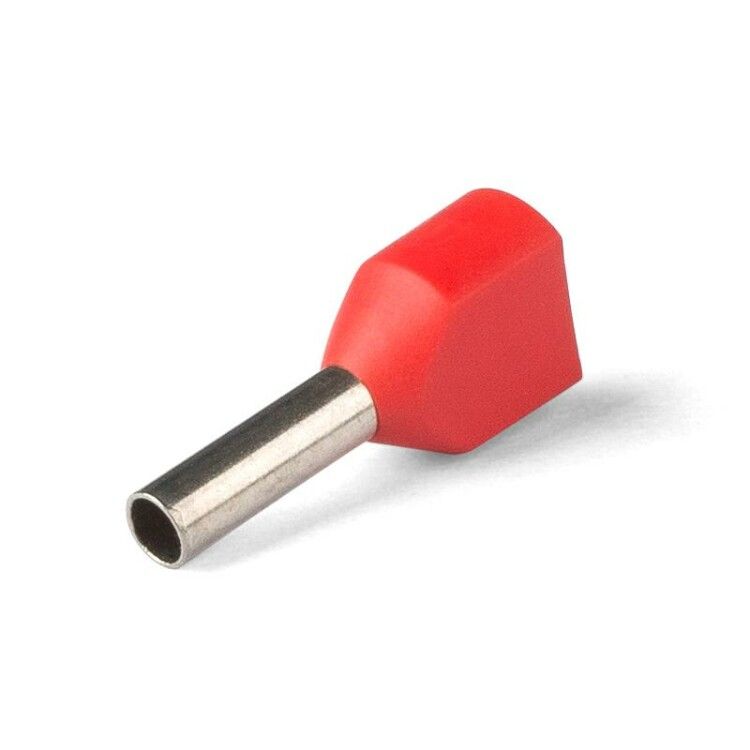

Наконечник штыревой втулочный изолированный НШВИ(2) 0,75-10 от бренда КВТ предназначен для надёжного соединения двух одновременно зажимаемых проводов сечением 0,75 мм2. Этот наконечник заменяет традиционное облуживание и обеспечивает компактное решение в условиях ограниченного пространства.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ(2) 0,75-10 используется для оконцевания пары гибких многопроволочных медных проводов одинакового сечения. Он преобразует два провода в единый жесткий штырь, который легко вставляется в клеммы, болтовые зажимы или разъёмы. Применяется там, где требуется подключить два провода к одной точке - например, при удлинении цепей, организации ответвлений или сборке распределительных щитов. Особенно эффективен в местах с высокой плотностью монтажа, где другие способы соединения невозможны.

Технические характеристики

• Номинальное сечение проводника: 0,75 мм2 - подходящий диапазон для двух проводов такого же сечения;
• Длина втулки: 10 мм - достаточна для прочной опрессовки;
• Материал втулки: медь марки М1 - обеспечивает хорошую проводимость и механическую устойчивость;
• Покрытие: лужённое - защищает от окисления, снижает переходное сопротивление;
• Изоляция: полипропилен (PP) - термостойкая, безгалогеновая, безопасна при возгорании;
• Рабочая температура: от –40 C до +70 C - подходит для помещений и открытых установок;
• Температурная стойкость изоляции: 105 C - выдерживает кратковременные перегрузки;
• Номинальное напряжение: 0,69 кВ - соответствует требованиям сетей до 1 кВ;
• Наружный диаметр: 2,1 мм; внутренний диаметр: 1,8 мм - совместим с большинством стандартных клемм;
• Цвет изоляции: серый - соответствует DIN 46228-4 для сечения 0,75 мм2;
• Способ монтажа: опрессовка - требует специальных клещей, не допускает пайки;
• Нормативный документ: ТУ 3424-001-59861269-2004 - соблюдается заводской контроль качества.

Совместимость и монтаж

Наконечник НШВИ(2) 0,75-10 совместим с любыми клеммами, рассчитанными на штыревые контакты диаметром до 2,1 мм. Подходит для клеммных колодок, автоматических выключателей, УЗО, силовых разъёмов. Для монтажа необходимо использовать пресс-клещи с матрицей, соответствующей размеру 0,75–1,5 мм2. Перед опрессовкой оба провода должны быть равномерно вставлены во втулку до упора. Изоляция должна находиться на границе с металлической втулкой - не более чем на 1–2 мм выше. После обжима проверьте герметичность соединения: провода не должны свободно двигаться внутри.

Безопасность и стандарты

Изоляция выполнена из полипропилена без галогенов - при нагреве не выделяет токсичных веществ. Соответствие нормативу ТУ 3424-001-59861269-2004 гарантирует соответствие требованиям безопасности для электроустановок до 1 кВ. Температурная стойкость 105 C позволяет применять наконечник в устройствах с повышенными тепловыми нагрузками. Серый цвет изоляции соответствует международной цветовой маркировке DIN 46228-4, что исключает путаницу при обслуживании.

Преимущества

• Обеспечивает надёжное соединение двух проводов одним элементом - экономит место и время;
• Не требует предварительного облуживания - снижает трудозатраты и риск некачественной пайки;
• Коническая форма входа ("Easy Entry") упрощает заправку проводов - особенно удобно при работе в tight-пространстве;
• Лужёное покрытие повышает долговечность контакта и уменьшает окисление;
• Герметичная изоляция защищает от влаги, пыли и случайного касания;
• Цветовая маркировка по DIN позволяет быстро идентифицировать сечение даже при сложном монтаже.

Ограничения применения

• Подходит **только** для двух проводов одного сечения - нельзя использовать для проводов разного диаметра;
• Не предназначена для пайки - попытки пайки разрушат изоляцию и деформируют втулку;
• Не рекомендован для частых демонтажей - после нескольких операций опрессовки качество контакта снижается;
• Не применяется в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - материал PP не устойчив к таким средам;
• Не подходит для мощных токов свыше 16 А - максимальная нагрузка зависит от системы, но сечение 0,75 мм2 ограничивает использование в цепях >10…16 А.

Примеры использования

• Подключение двух выходящих проводов от датчиков к одному входу контроллера;
• Создание ответвления в распределительной коробке без использования клемм WAGO;
• Сборка цепей управления в пультах, станках, системах автономного освещения;
• Монтаж в щитах с малым свободным объёмом - когда невозможно поместить две отдельные перемычки;
• Аппараты с высокой степенью защиты IP54/IP65, где важна целостность изоляции.

Практические советы

• Перед монтажом всегда проверяйте, чтобы оба провода были полностью введены в втулку - недостаточно глубоко вставленный провод вызывает плохой контакт и перегрев;
• Выбирайте пресс-клещи с регулировкой усилия - переобжим может повредить изоляцию, недообжим - привести к люфтам;
• Не используйте плоскогубцы вместо пресса - результат будет нестабильным и опасным;
• При использовании в холодных помещениях (+5 C и ниже) согрейте наконечник перед работой - полипропилен становится менее эластичным;
• Храните в сухом месте - хотя изоляция водоупорна, длительное воздействие влаги может повлиять на адгезию материала;
• Этот наконечник - часть серии НШВИ(2): все представители этой серии имеют унифицированную цветовую маркировку - можно смело комбинировать с другими размерами из того же семейства.
