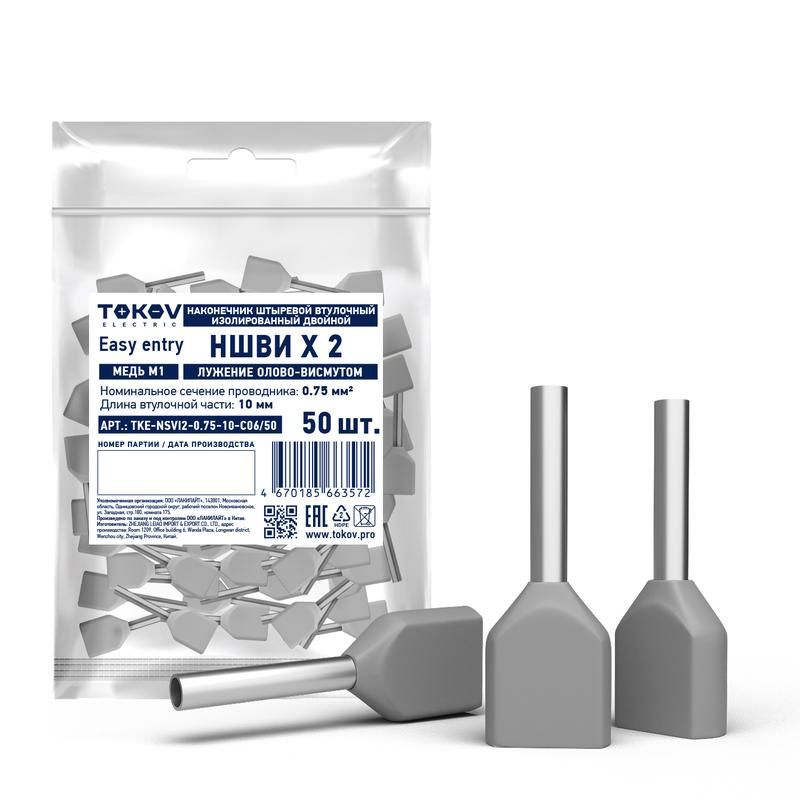

Наконечник штыревой втулочный изолированный двойн. НШВИ(2) 0.75-10 TOKOV ELECTRIC TKE-NSVI2-0.75-10-C06/50

Наконечник штыревой втулочный изолированный двойной НШВИ(2) 0,75-10 от TOKOV ELECTRIC предназначен для надёжного соединения двух одножильных проводов сечением 0,75 мм2 с штыревыми клеммами. Артикул tke-nsvi2-0.75-10-c06/50 обеспечивает безопасную и долговечную коммутацию в условиях повышенной влажности и вибраций.

Назначение и область применения

Этот наконечник используется для создания прочного и изолированного соединения между двумя медными проводами и штыревыми контактами - например, на клеммах автоматических выключателей, контакторов, реле или распределительных щитов. Подходит для слаботочных и силовых цепей постоянного и переменного тока до 1000 В. Часто применяется в промышленном оборудовании, системах управления, бытовых устройствах и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Тип: двойной втулочный наконечник - позволяет зажать два провода в одной гильзе
• Сечение проводника: 0,75 мм2 - оптимально для маломощных цепей и сигнальных линий
• Длина втулки: 10 мм - достаточна для надёжного обжима без перегрузки материала
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Изоляция: полипропилен (PP) - устойчив к механическим повреждениям, не горюч, не выделяет токсичных веществ
• Галогены: отсутствуют - соответствует экологическим нормам, безопасен при возгорании
• Цвет: серый - стандартизированная цветовая маркировка для удобства идентификации

Совместимость и монтаж

Наконечник НШВИ(2) 0,75-10 совместим с любыми штыревыми клеммами, рассчитанными на проводники 0,75 мм2. Для установки требуется обжимной инструмент с матрицей для двойных втулок. Обжим должен выполняться равномерно - давление должно быть достаточным, чтобы деформация гильзы захватила все жилы, но не повредила изоляцию. Убедитесь, что длина зачищенной части провода не превышает глубины втулки (10 мм). После обжима проверьте прочность фиксации - провода не должны свободно двигаться внутри наконечника.

Безопасность и стандарты

Изоляция выполнена из галоген-free полипропилена, что исключает выделение едких газов при нагреве или возгорании. Соответствует требованиям к материалам, применяемым в закрытых помещениях и местах с повышенной плотностью людей. Медный корпус соответствует ГОСТ 7385 и IEC 60947-7-1 для наконечников типа H.

Преимущества

• Два провода в одном наконечнике - экономия места в клемме и уменьшение числа соединений
• Уже изолирован - не требует дополнительной термоусадки или изоленты
• Стабильный контакт благодаря медному основанию и точному обжиму
• Высокая химическая стойкость изоляции - не реагирует на масла, спирты, влагу
• Серый цвет - легко отличить от других типов наконечников при обслуживании

Ограничения применения

Наконечник НШВИ(2) 0,75-10 не предназначен для многожильных проводов - он рассчитан только на одножильные медные жилы. Также не рекомендуется использовать в цепях с током выше 16 А (при температуре +40C), так как возможен перегрев. Не подходит для внешней установки без защиты от прямого UV-излучения - полипропилен со временем становится хрупким под солнцем. Не допускается повторное использование после демонтажа - обжим нарушает целостность металла и изоляции.

Примеры использования

• Подключение датчиков температуры к контроллеру в системе вентиляции
• Соединение двух проводов от кнопки старта и аварийной остановки в пульте управления станком
• Разводка сигналов в распределительной коробке промышленного оборудования
• Запитка реле времени и световой индикации в одном клеммнике

Практические советы

• Перед обжимом обязательно зачистите провода точно на 10 мм - меньше не получится надёжного контакта, больше - риск замыкания на изоляцию
• Обжимайте с помощью специального инструмента с регулировкой усилия - обычные клещи могут повредить гильзу
• Проверяйте соответствие диаметра штыря клеммы и внутреннего отверстия наконечника - не используйте для более крупных контактов
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги снижает срок службы
• Артикул tke-nsvi2-0.75-10-c06/50 выпускается в упаковках по 50 штук - удобно для массового монтажа
