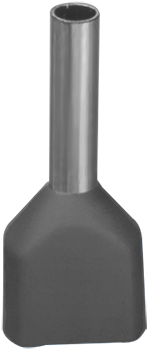

Наконечник 61 038 NET-E2-0.75-8-B50 НШВИ2, сер.2 провода (50шт/упак) |61038 |Navigator 20242

Наконечник-гильза НШВИ-2 от бренда Navigator, артикулы 61038 и 20242, предназначен для надёжного оконцевания двух многожильных медных проводов сечением 0,75 мм2 методом опрессовки. Серые изолированные гильзы подходят для монтажа в распределительных щитах, пультах управления и других устройствах, где требуется безопасное и долговечное соединение.

Назначение и область применения

Наконечник-гильза НШВИ-2 используется для оконцевания многожильных медных проводов перед подключением к зажимам автоматических выключателей, клеммных колодок, контакторов и другого оборудования. Применяется в слаботочных и силовых цепях постоянного и переменного тока до 380 В. Подходит для промышленного, коммерческого и бытового электромонтажа - например, в панелях управления станков, системах освещения, щитках АВР.

Технические характеристики

• Сечение провода: 0,75 мм2 - рассчитан на один или два провода одновременно
• Длина гильзы: 8 мм - обеспечивает достаточную площадь опрессовки
• Наружный диаметр: 2,1 мм - совместим с большинством стандартных клемм
• Диаметр отверстия: 2,1 мм - позволяет легко вставить контактный болт или штыревой зажим
• Материал: медь никелированная - высокая проводимость и устойчивость к коррозии
• Покрытие: лужёное - предотвращает окисление, улучшает пайку и контакт
• Изоляция: ПВХ - защищает от случайного замыкания, не горючий материал
• Рабочая температура: от –55 C до +105 C - работает в широком температурном диапазоне
• Степень защиты IP20 - защита от доступа пальцами и твёрдых предметов >12,5 мм; не предназначена для работы во влажной среде
• Упаковка: 50 штук в одной упаковке - удобно для закупок и хранения

Совместимость и монтаж

Наконечник-гильза НШВИ-2 монтируется на кабель путём опрессовки специальным инструментом - клещами с матрицей для двойных гильз. Убедитесь, что инструмент соответствует типу Е2/НШВИ-2. После опрессовки изоляция должна плотно прилегать к проводу, а металлическая часть - полностью заполнить зажим. Не используйте плоскогубцы или обычные клещи - это повредит контакт и снижает надёжность соединения. Гильза рассчитана на два провода, поэтому можно одновременно завести два провода 0,75 мм2 в одну гильзу - экономит место в клемме.

Безопасность и стандарты

Наконечник-гильза НШВИ-2 соответствует требованиям к изолированным наконечникам для электромонтажа. Материалы соответствуют нормам безопасности для работы в электроустановках до 1000 В. Степень защиты IP20 гарантирует безопасность при установке внутри закрытых корпусов, но не допускает использование в условиях повышенной влажности, пыли или открытых площадках. Гарантийный срок - 3 года при соблюдении условий эксплуатации.

Преимущества

• Двойная конструкция - одна гильза вместо двух отдельных, экономит время и место
• Изолированный фланец - исключает риск короткого замыкания между соседними контактами
• Лужёное покрытие - продлевает срок службы, особенно в условиях перепадов температуры
• Никелированная медь - устойчива к механическому износу и окислению
• Серый цвет изоляции - стандартизирован, легко отличается от других типов

Ограничения применения

• Не применяется для одножильных проводов - только для многожильных медных
• Не подходит для алюминиевых проводов - возможна коррозия и плохой контакт
• IP20 не обеспечивает защиту от воды, пара или пыли - нельзя использовать вне помещений или в сырых помещениях без дополнительной герметизации
• Максимальное сечение - 0,75 мм2 на провод; превышение вызывает перегрев и деформацию
• Запрещено применять с кабелями сечением более 1,5 мм2 - даже если провод кажется тонким, он может иметь внутреннюю структуру, несовместимую с этой гильзой

Примеры использования

• Подключение проводов к клеммным колодкам в распределительном щите
• Оконцевание проводов питания для частотных преобразователей
• Соединение сигнальных проводов в пультах управления станков
• Монтаж цепей управления в системах автономного освещения
• Объединение двух проводов одного контура в одном зажиме (например, фаза и ноль от одного кабеля)

Практические советы

• Перед опрессовкой проверьте, чтобы все жилы провода были равномерно введены в гильзу - не должно быть торчащих концов
• Выбирайте инструмент с регулировкой усилия - слишком слабая опрессовка даёт плохой контакт, слишком сильная - раздавливает изоляцию
• При работе в щитах с ограниченным пространством используйте НШВИ-2 вместо двух отдельных наконечников - так проще организовать компактную сборку
• Храните упаковку в сухом месте - хотя изоляция ПВХ устойчива, длительное воздействие влаги может повлиять на качество контакта
• Проверяйте соответствие диаметра отверстия (2,1 мм) зажиму в вашем оборудовании - некоторые старые клеммы требуют меньших значений
