Наконечник штыревой втулочный изолированный F-8 мм 2х1.5 мм² (НШВи(2) 1.5-8/НГи2 1,5-8) черный | 08-2806 REXANT MEET

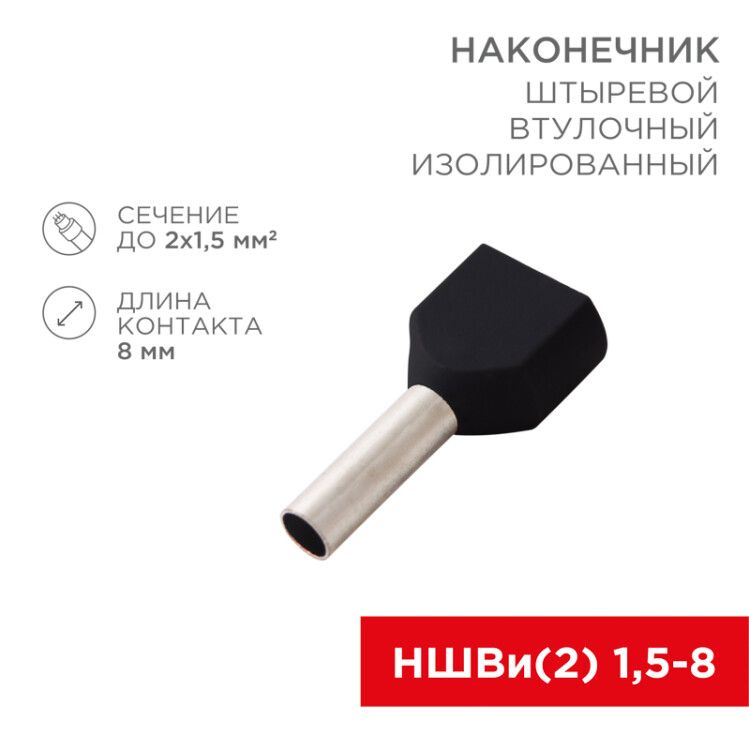

Наконечник штыревой втулочный изолированный F-8 мм 2х1.5 мм2 (НШВи(2) 1.5-8 / НГи2 1,5-8) черный - двойной изолированный наконечник от Rexant, предназначенный для надёжного и быстрого подключения двух проводов сечением 1,5 мм2 каждый. Артикулы 08-2806 и etm08-2806 подходят для монтажа в распределительных щитах, пультах управления и промышленном оборудовании.

Назначение и область применения

Этот наконечник используется для соединения двух многожильных медных проводов сечением 1,5 мм2 каждый с одним контактным элементом - например, болтом, зажимом или клеммой. Применяется там, где требуется уменьшить количество точек подключения, сэкономить место и повысить надёжность контакта. Часто встречается в электрощитах, автоматических выключателях, контакторах, частотных преобразователях и системах автоматизации.

Технические характеристики

• Номинальное сечение провода: 1,5 мм2 (два провода - всего до 3 мм2 эквивалентного сечения)
• Диаметр отверстия: 2,6 мм - совместим с болтами M3–M3,5
• Длина втулки: 8 мм - обеспечивает достаточную площадь обжима
• Материал втулки: латунь с лужёным покрытием - повышает антикоррозийную стойкость и проводимость
• Материал изоляции: ПВХ - устойчив к механическим нагрузкам, не горюч, сохраняет эластичность при температуре от -40C до +70C
• Цвет изоляции: чёрный - стандартизирован для визуального отличия от других типов
• Тип конструкции: двойной втулочный - позволяет подключить два провода в одну точку
• Способ монтажа: обжимной - требует специальный инструмент

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-8 мм 2х1.5 мм2 (НШВи(2) 1.5-8 / НГи2 1,5-8) черный монтируется исключительно методом обжима. Перед установкой необходимо зачистить изоляцию с обоих проводов на длину, равную глубине втулки (не менее 8 мм). Жилы вставляются в втулку до упора - коническая манжета из ПВХ облегчает введение многожильных проводов. Обжим выполняют кримперами с матрицей для втулок 8 мм: HT-8164 (арт. 12-3206), HT-301E (арт. 12-3114), HT-301S (арт. 12-3119, 12-3019-4). Убедитесь, что обжим плотный - между проводами и металлом не должно быть люфта. После обжима изоляция должна полностью закрывать основание втулки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и DIN 46228-1. Лужёное покрытие снижает риск окисления контакта, а ПВХ-изоляция предотвращает случайное касание токоведущих частей. Наконечник не предназначен для работы при температурах выше +70C и в условиях постоянного воздействия открытого пламени.

Преимущества

• Заменяет две отдельные точки подключения - экономит место в клеммнике
• Устраняет необходимость скручивания или лужения проводов - снижает вероятность плохого контакта
• Изолированная конструкция - безопасна при работе под напряжением
• Латунь с лужением - долговечнее обычной меди, особенно во влажной среде
• Чёрный цвет изоляции - легко идентифицируется в панелях с множеством проводов

Ограничения применения

• Не применяется для одножильных проводов - конструкция рассчитана только на многожильные
• Не допускается использование с проводами большего сечения - перегрузка вызывает нагрев и деформацию
• Не рекомендован для циклических вибраций без дополнительной фиксации - возможен ослабление обжима
• Не подходит для высокочастотных сигналов - из-за паразитной индуктивности втулки
• Работает только при температуре до +70C - в помещениях с повышенным тепловыделением нужен контроль

Примеры использования

• Подключение двух выходных фаз двигателя к одному клеммнику в частотном преобразователе
• Соединение двух нулевых проводов в распределительном щите перед входом в автомат
• Монтаж параллельных цепей освещения в одном зажиме силового модуля
• Подключение датчиков и исполнительных механизмов в пульте управления станком

Практические советы

• Перед обжимом проверьте, чтобы все жилы были внутри втулки - ни одна не должна торчать
• Используйте только рекомендованные кримперы - некорректный инструмент приведёт к слабому контакту
• Проверяйте обжим после монтажа: попробуйте потянуть провода - они не должны выскакивать
• При использовании в сыром помещении дополнительно герметизируйте место соединения термоусадкой
• Не используйте этот наконечник для алюминиевых проводов - он рассчитан только на медь
• Посадочный диаметр 2,6 мм - выбирайте болты M3 или M3,5, не больше!
