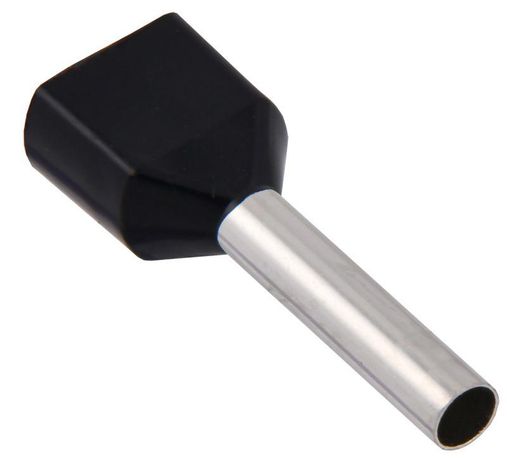

Наконечник НШВИ2 1,5-12 с изолированным фланцем (100шт/упак) GENERICA - UGN31-012-D15-100-G IEK

Наконечник НШВИ2 1,5-12 с изолированным фланцем от GENERICA и IEK предназначен для надёжного соединения медных жил сечением 1,5 мм2 через опрессовку. Упакован по 100 штук, этот наконечник НШВИ2 1,5-12 обеспечивает безопасную и долговечную коммутацию в распределительных щитах, пультах управления и силовых цепях.

Назначение и область применения

Наконечник НШВИ2 1,5-12 с изолированным фланцем используется для оконцевания однопроволочных и многопроволочных медных жил сечением 1,5 мм2. Подходит для двойного подключения - позволяет соединить два провода в одной точке, например, при подключении к клеммным колодкам, автоматическим выключателям или контактным группам. Применяется в бытовых, промышленных и коммерческих электрических установках переменного и постоянного тока до 1000 В.

Технические характеристики

• Тип конструкции: Двойной втулочный - две отдельные втулки для двух проводов;
• Сечение провода: 1,5 мм2 (для каждой втулки);
• Длина втулки: 12 мм - достаточна для прочной опрессовки;
• Материал: Медная основа с лужёным покрытием - повышает антикоррозийную стойкость и улучшает контакты;
• Изоляция: Да, выполнена из PVC - защищает от случайного прикосновения и замыкания;
• Цвет изоляции: Чёрный - стандартизирован для удобства визуального различения;
• Форма фланца: Трубчатая - обеспечивает плотное прилегание к поверхности клеммы;
• Срок службы: До 5 лет при соблюдении условий эксплуатации;
• Упаковка: 100 штук в одной упаковке - экономично для массового монтажа.

Совместимость и монтаж

Наконечник НШВИ2 1,5-12 совместим с любыми клеммами, рассчитанными на провод 1,5 мм2 и имеющими зажим подходящего размера. Для монтажа требуется специальный пресс-клещи с матрицей для двойных наконечников. Не используйте обычные плоскогубцы - они не обеспечивают равномерного давления и снижают надёжность соединения. После опрессовки проверьте механическую прочность: попробуйте слегка потянуть провода - они не должны выскальзывать.

Безопасность и стандарты

Наконечник НШВИ2 1,5-12 соответствует требованиям ГОСТ Р 50048.1–92 и международному стандарту IEC 60947-7-1 для наконечников типа ШВИ. Лужёное покрытие предотвращает окисление меди, что снижает риск перегрева и возгорания. Изоляция из PVC устойчива к воздействию масла, бензина и большинства бытовых химикатов.

Преимущества

• Два провода в одном наконечнике - экономят место в клеммах и уменьшают количество соединений;
• Изолированный фланец исключает риск короткого замыкания на корпус или соседние элементы;
• Лужёная медь увеличивает срок службы контакта и снижает переходное сопротивление;
• Чёткая цветовая маркировка (чёрный) ускоряет идентификацию при обслуживании;
• Высокая герметичность после опрессовки - минимизирует попадание влаги и пыли внутрь соединения.

Ограничения применения

• Не применяется для алюминиевых проводов - материал наконечника совместим только с медью;
• Не рекомендован для частых вибраций или ударных нагрузок без дополнительной фиксации;
• Рабочая температура ограничена диапазоном PVC (-40C…+70C);
• Не предназначается для подключения проводов сечением более 1,5 мм2 - возможен перегрев и деформация.

Примеры использования

• Подключение входного автомата в щите - два провода (фаза и ноль) в одну клемму;
• Соединение выходов нескольких датчиков на один вход контроллера;
• Замена старого ответвления в распределительной коробке без прокладки нового провода;
• Обвязка оборудования на конвейере, где важно компактное и надёжное соединение.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - 12 мм; лишняя изоляция внутри втулки снижает качество контакта;
• Выбирайте пресс-клещи с матрицей, помеченной как “HVI” или “Double Tube”;
• Проверяйте глубину запрессовки - втулка должна полностью закрыться, без видимых торчащих проволочек;
• Храните наконечники НШВИ2 1,5-12 в сухом месте - хотя изоляция защищена, длительное воздействие влаги может повредить PVC;
• При использовании в условиях повышенной влажности (например, на улице или в цехах с мойкой) дополнительно герметизируйте соединение термоусадкой.
