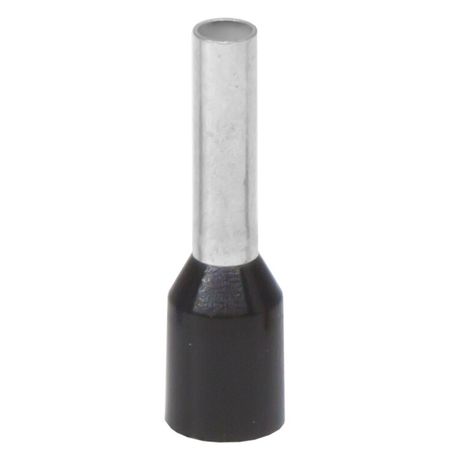

Наконечник-гильза с изол. фланцем для жилы сечением 1,5кв.мм, длина контактной части 8мм, черный | IF1.5-08BK DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if1.5-08bk предназначен для надежного оконцевания многожильных медных проводников сечением 1,5 мм2. Благодаря изолированному фланцу и лужённой меди обеспечивает безопасное соединение без необходимости дополнительной изоляции.

Назначение и область применения

Наконечник-гильза с изолированным фланцем используется для оконцевания многожильных проводов перед установкой в клеммы, автоматические выключатели, контакторы и другие коммутационные устройства. Подходит для работы в распределительных щитах, на производственных линиях, в системах управления и автоматизации. Особенно эффективен там, где требуется быстрый монтаж и исключение открытых токоведущих частей после установки.

Технические характеристики

• Поперечное сечение жилы: 1,5 мм2 (соответствует AWG 16)
• Длина контактной части (втулки): 8 мм
• Материал контактной части: медь М0, лужёная с добавлением висмута для улучшения проводимости
• Материал изоляции: полипропилен (PP), самозагасающий (UL94 HB)
• Цвет изоляции: черный
• Форма фланца: трубчатая
• Проклеенная изоляция: да - внутренний слой клея обеспечивает герметичную посадку на жилу
• Содержание галогенов: да - при горении выделяет галогенные газы
• Упаковка: есть - удобна для хранения и транспортировки

Совместимость и монтаж

Наконечник-гильза совместим с клеммами, рассчитанными на провода 1,5 мм2 и диаметром штыря до 6–7 мм. Для монтажа используйте специальный обжимной инструмент с матрицей для гильз с изоляцией. Обжим выполняется в два этапа: сначала - контактная часть, затем - изоляционный фланец. Проклеенный слой внутри изоляции позволяет добиться плотного прилегания к жиле без зазоров, что снижает риск перегрева. Убедитесь, что все проволочки жилы полностью вошли в втулку - не допускайте выпирания проводников за пределы гильзы.

Безопасность и стандарты

Изоляция выполнена из полипропилена, соответствующего классу горючести UL94 HB - материал не поддерживает распространение пламени. Однако, поскольку продукт содержит галогены, он не рекомендован для применений в закрытых помещениях с высокими требованиями к безопасности при возгорании (например, метро, больницы, тоннели). Лужёное покрытие препятствует окислению меди и увеличивает срок службы соединения в условиях повышенной влажности.

Преимущества

• Изолированный фланец исключает необходимость в дополнительной термоусадке или изоленте
• Проклеенная изоляция гарантирует герметичность и прочность соединения даже при вибрациях
• Отсутствие заусенцев внутри втулки благодаря автоматизированному производству снижает риск повреждения жилы при обжиме
• Лужёное покрытие улучшает контактную проводимость и защищает от коррозии
• Чёрный цвет изоляции обеспечивает хорошую видимость при проверке и обслуживании

Ограничения применения

• Не применяйте в средах с температурой выше +105 C - изоляция из полипропилена теряет механическую прочность
• Не использовать в местах постоянного воздействия масел, растворителей или агрессивных химикатов - они разрушают PP-изоляцию
• Не предназначено для одножильных проводов - оптимально работает только с многожильными
• Содержание галогенов делает его непригодным для объектов с требованием “безгалогенного” исполнения (IEC 60754)

Примеры использования

• Подключение проводов к клеммам автоматических выключателей в щитовой комнате
• Оконцевание проводов питания на станках ЧПУ и конвейерах
• Монтаж сигнальных цепей в пультах управления
• Замена старых наконечников при модернизации электрооборудования

Практические советы

• Перед обжимом обязательно удалите изоляцию точно на длину гильзы - 8 мм. Перебор - риск замыкания; недобор - плохой контакт
• Обжимайте только инструментом с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - разрушает жилу
• Проверьте качество обжима: попробуйте потянуть провод - он не должен выскальзывать
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие воды может повредить клеевой слой
• Артикул if1.5-08bk - единственный вариант в серии Quadro с такими параметрами. Не путайте с аналогами других производителей - длина и форма фланца могут отличаться
