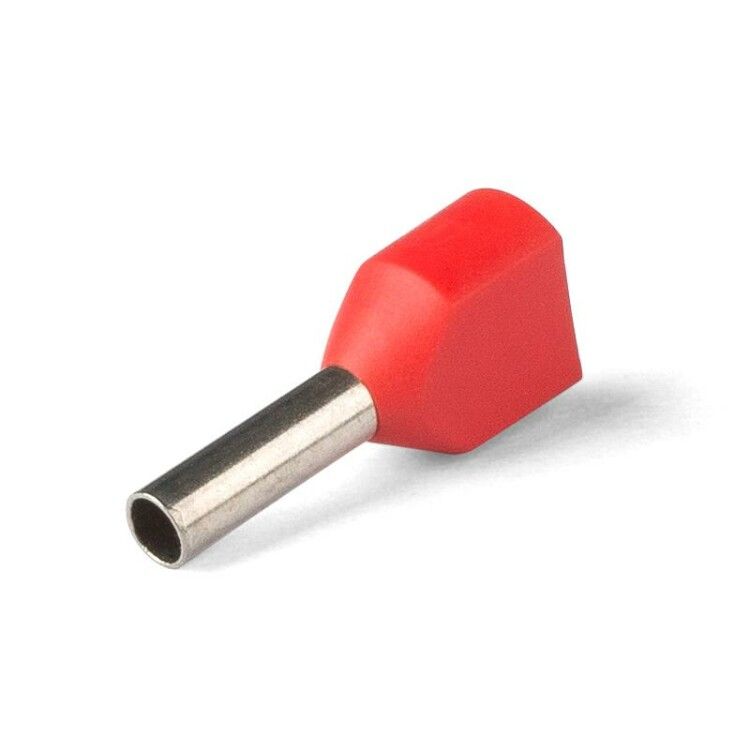

Наконечник штыревой втулочный изолированный НШВИ(2) 1.5-8 - 79466 КВТ

Наконечник штыревой втулочный изолированный НШВИ(2) 1.5-8 от КВТ предназначен для надёжного оконцевания двух многожильных медных проводов сечением 1,5 мм2 каждые. Благодаря изолированной конструкции и лужёной меди он обеспечивает безопасное и компактное соединение, особенно в условиях ограниченного пространства.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ(2) 1.5-8 используется для оконцевания двух гибких многопроволочных медных проводов одинакового сечения. Он преобразует их концы в единый жесткий штырь, который легко вставляется в клеммы, зажимы и разъёмы. Применяется там, где требуется одновременное подключение двух проводов - например, при удлинении цепей, подключении датчиков, реле, автоматических выключателей или в распределительных щитах. Особенно эффективен в местах с высокой плотностью монтажа, где установка двух отдельных наконечников невозможна.

Технические характеристики

• Номинальное сечение проводника: 1,5 мм2 (для каждого из двух проводов)
• Общее количество проводов: 2
• Материал втулки: медь марки М1
• Покрытие: электролитическое лужение - повышает антикоррозийную устойчивость и улучшает контактирование
• Длина втулки: 8 мм
• Материал изоляции: полипропилен (PP), безгалогенный
• Цвет изоляции: черный (соответствует DIN 46228-4)
• Рабочая температура: от –10 C до +75 C
• Температурная стойкость изоляции: до +105 C
• Номинальное напряжение: 0,69 кВ
• Способ монтажа: опрессовка специальным инструментом
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ(2) 1.5-8 совместим с любыми клеммами, рассчитанными на штыревые соединения с диаметром, соответствующим 1,5 мм2. Для монтажа необходим инструмент для опрессовки с матрицей, подходящей под размер втулки (обычно 1–2 мм2). Установка выполняется в два этапа:

1. Завести каждый из двух проводов в свою половину втулки через коническую входную зону (тип Easy Entry) - она снижает усилие при введении провода и предотвращает перегибы жил.
2. Произвести равномерную опрессовку всей втулки одним движением - изоляция остаётся целой, а медная часть формирует прочный механический и электрический контакт.

Не допускается использование плоскогубцев или других неспециализированных инструментов - это приведёт к плохому контакту или повреждению изоляции.

Безопасность и стандарты

Наконечник штыревой втулочный изолированный НШВИ(2) 1.5-8 соответствует требованиям ТУ 3424-001-59861269-2004. Полипропиленовая изоляция не содержит галогенов - при возгорании не выделяет токсичных газов, что важно для помещений с повышенными требованиями к безопасности. Напряжение 0,69 кВ позволяет применять его в сетях переменного тока до 690 В, включая бытовую и промышленную электропроводку. Температурная стойкость изоляции (+105 C) гарантирует сохранение герметичности даже при кратковременном нагреве.

Преимущества

• Экономит место - заменяет два отдельных наконечника, уменьшая габариты соединения
• Устраняет необходимость ручного облуживания проводов - процесс проще и надёжнее
• Коническая форма входа (Easy Entry) упрощает введение проводов, особенно в труднодоступных местах
• Лужёная медь обеспечивает долговечный контакт, защищённый от окисления
• Цветовая маркировка по DIN 46228 позволяет быстро идентифицировать сечение по внешнему виду
• Изоляция не деформируется при опрессовке - сохраняется защита от случайного касания

Ограничения применения

• Подходит только для медных многожильных проводов - не применяется для алюминиевых или однопроволочных
• Не предназначена для работы при температурах ниже –10 C и выше +75 C - риск хрупкости изоляции или потери герметичности
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня, масла, растворителей или агрессивных сред
• Не подлежит ремонту - после опрессовки невозможно демонтировать без повреждения
• Не следует применять для проводов сечением больше 1,5 мм2 - увеличит риск перегрева и выхода из строя

Примеры использования

• Подключение двух проводов от датчика температуры к одной клемме терморегулятора
• Соединение фазного и нулевого проводов перед входом в автоматический выключатель
• Переход от одного кабеля к двум - например, при подключении светильника с двумя лампами
• Монтаж в распределительных коробках, где мало места для нескольких отдельных наконечников
• Промышленные системы управления, конвейеры, станки с множеством слаботочных сигналов

Практические советы

• Выбирайте инструмент для опрессовки с точной матрицей - для НШВИ(2) 1.5 мм2 обычно нужна матрица 1–2 мм2
• Перед монтажом проверьте, чтобы все жилы проводов были полностью введены в втулку - не должно быть торчащих концов
• Проверяйте качество опрессовки: втулка должна быть плотно сплюснута, без трещин в изоляции и свободного движения провода внутри
• Если используете несколько наконечников НШВИ(2) 1.5-8 в одном проекте - они совпадают по цвету с одинарными моделями КВТ, что упрощает поиск и сборку
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие воды может снизить срок службы
