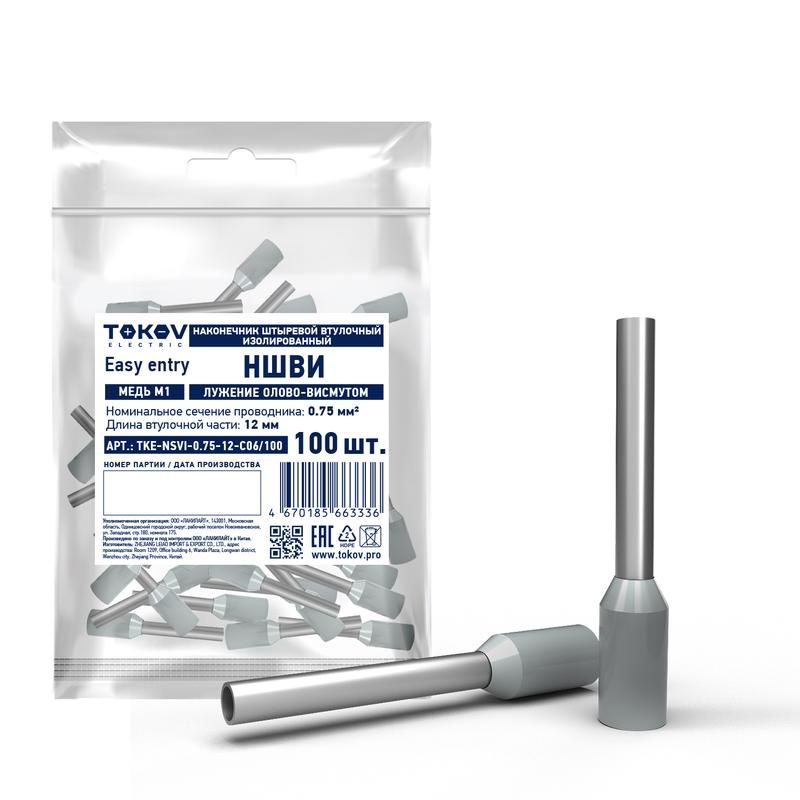

Наконечник штыревой втулочный изолированный НШВИ 0.75-12 TOKOV ELECTRIC TKE-NSVI-0.75-12-C06/100

Наконечник штыревой втулочный изолированный НШВИ 0.75-12 от TOKOV ELECTRIC - это надёжный соединительный элемент для медного провода сечением 0,75 мм2, предназначенный для быстрого и безопасного подключения к клеммам, разъёмам и контактным группам. Артикул tke-nsvi-0.75-12-c06/100 обеспечивает совместимость с типичными стандартами монтажа в автоматике, силовой аппаратуре и распределительных щитах.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 0.75-12 используется для создания прочного и долговечного контакта между одножильным или многожильным медным проводом и зажимами устройств - например, автоматическими выключателями, клеммными колодками, реле или контакторами. Подходит для стационарной установки в электрошкафах, на производственных линиях, в системах управления и освещения. Благодаря изоляции, исключает риск случайного замыкания на соседние токоведущие части.

Технические характеристики

• Номинальное сечение проводника: 0,75 мм2 - оптимально для слаботочных цепей и маломощных нагрузок
• Длина втулки: 12 мм - достаточна для надёжного обжима без перегрузки жилы
• Материал втулки: медь - высокая электропроводность и устойчивость к окислению
• Материал изоляции: полипропилен (PP) - термостойкий, химически инертный, не содержит галогенов
• Цвет изоляции: серый - стандартизирован для удобства идентификации
• Тип конструкции: стандартная - однослойная, без усиления, для обычных условий эксплуатации
• Галогены: отсутствуют - соответствует требованиям экологической безопасности при горении

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ 0.75-12 совместим с большинством стандартных штыревых клемм и разъёмов, имеющих внутренний диаметр до 4,8 мм. Для монтажа требуется обжимной инструмент с матрицей для сечений 0,5–1,5 мм2. Обжим должен быть равномерным - не допускается повреждение изоляции или недостаточное сжатие втулки. После обжима проверьте механическую прочность соединения легким растяжением.

Безопасность и стандарты

Изоляция из полипропилена обеспечивает класс защиты от возгорания и выделения токсичных газов при перегреве. Отсутствие галогенов делает продукт безопасным для помещений с повышенными требованиями к пожарной безопасности - например, в метро, больницах, офисах. Соответствует общепринятым нормам для изолированных наконечников IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1.

Преимущества

• Уже изолированный - не требует дополнительной изоляции после монтажа
• Высокая надёжность контакта благодаря медной втулке и точному размеру
• Защита от коррозии - медь покрыта антикоррозийным слоем внутри изоляции
• Легко различается по цвету - серый цвет позволяет быстро идентифицировать сечение в панели
• Подходит для массового монтажа - комплектуется в бухте по 100 штук (артикул tke-nsvi-0.75-12-c06/100)

Ограничения применения

Наконечник штыревой втулочный изолированный НШВИ 0.75-12 не предназначен для:

• проводов сечением более 0,75 мм2 - возможен перегрев и плохой контакт
• высоких частот (>10 кГц) - не рассчитан на RF-цепи
• перемещаемых соединений - не рекомендован для кабельных сборок с постоянным изгибом
• экстремальных температур ниже –40C и выше +105C - материал изоляции теряет эластичность

Примеры использования

• Подключение датчиков и реле в панелях управления станков
• Разводка сигнальных цепей в распределительных щитах ЖКХ
• Соединение проводов в контроллерах PLC и модульной автоматике
• Монтаж осветительных цепей в коммерческих помещениях

Практические советы

• Перед обжимом зачистите провод точно на 12 мм - лишняя длина снижает надёжность
• Используйте обжимной клещ с регулировкой усилия - переобжим может повредить изоляцию
• Проверяйте соответствие диаметра штыря клеммы и наконечника - не все разъёмы подходят
• Храните в сухом месте - хотя изоляция герметична, длительная влага может вызвать конденсацию внутри
• Артикул tke-nsvi-0.75-12-c06/100 - выбирайте именно этот номер, чтобы получить оригинальную продукцию TOKOV ELECTRIC с гарантией качества
