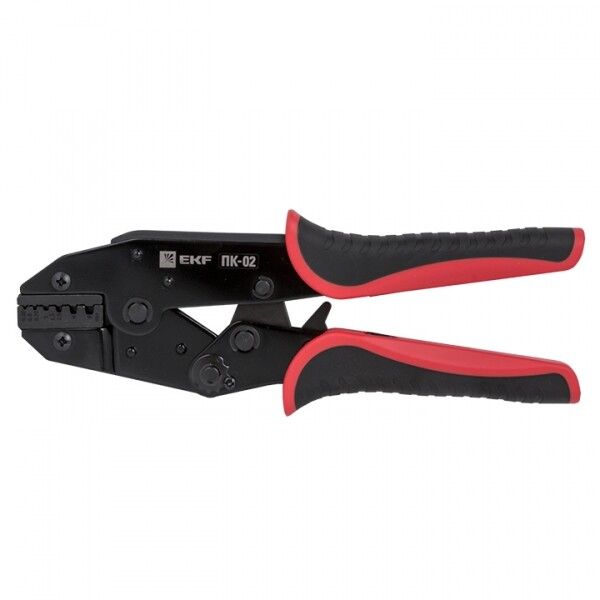

Пресс-клещи ПК-02 ( 0.25-6.0 мм2 НШвИ НШв) EKF Expert | pk-02-exp

Пресс-клещи ПК-02 для проводов сечением 0.25–6,0 мм2 НШвИ НШв от EKF - надёжный ручной инструмент для опрессовки наконечников типа НШв и НШвИ. Подходят для монтажа в распределительных щитах, на оборудовании и в слаботочных системах. Артикул pk-02-exp входит в серию PROxima.

Назначение и область применения

Пресс-клещи ПК-02 для проводов сечением 0.25–6,0 мм2 НШвИ НШв используются для обжима кабельных наконечников типов НШв и НШвИ - то есть металлических трубчатых контактов с изоляцией, которые устанавливаются на концах медных проводов перед подключением к клеммам. Применяются в электромонтаже: сборке щитов, подключении оборудования, ремонте бытовой и промышленной электроники, где требуется прочное и долговечное соединение без пайки.

Технические характеристики

• Тип инструмента: ручные пресс-клещи
• Диапазон сечений проводов: 0,25 – 6,0 мм2
• Тип наконечников: НШв, НШвИ
• Форма опрессовки: трапециевидная
• Механизм: храповый с автоматической разблокировкой после завершения цикла
• Цветовая маркировка: соответствует цвету изоляционной манжеты наконечников
• Маркировка на губках: указаны допустимые сечения для быстрого выбора

Совместимость и монтаж

Пресс-клещи ПК-02 для проводов сечением 0.25–6,0 мм2 НШвИ НШв совместимы исключительно с наконечниками НШв и НШвИ. Убедитесь, что выбранный наконечник точно соответствует сечению провода - например, для провода 2,5 мм2 нужен наконечник того же сечения. Для правильного монтажа:

• Зачистите конец провода на длину, равную глубине гильзы наконечника;
• Вставьте провод до упора в наконечник;
• Установите наконечник в соответствующий паз клещей - ориентируйтесь по цветовой метке и маркировке сечения;
• Сожмите рукоятки до щелчка - храповик заблокирует движение, затем автоматически разблокируется после окончания опрессовки.

Преимущества

• Автоматическая разблокировка храпового механизма снижает усилие оператора и предотвращает перегрузку инструмента.
• Цветовая и числовая маркировка на губках позволяет быстро выбрать нужный режим без подбора по таблицам.
• Трапециевидный профиль обеспечивает равномерное давление на наконечник - повышает контактную площадь и надёжность соединения.
• Конструкция рассчитана на частое использование - подходит для профессионального монтажа.

Ограничения применения

• Не подходят для наконечников других типов: НШ, НШЛ, U-образных, кольцевых или безизоляционных.
• Не применяются для алюминиевых проводов - только для меди.
• Не предназначены для опрессовки многожильных проводов без предварительной зачистки и заполнения наконечника.
• Не рекомендуются для работы с проводами свыше 6 мм2 - возможен выход из строя механизма.

Примеры использования

• Подключение автоматических выключателей в распределительном щите.
• Обжим проводов на клеммах тепловых реле и контакторов.
• Монтаж заземления и зануления в промышленных установках.
• Сборка панелей управления, станков, конвейеров с использованием стандартизированных наконечников.

Практические советы

• Перед работой проверяйте соответствие сечения провода, наконечника и паза клещей - неверный выбор приведёт к плохому контакту или повреждению инструмента.
• Если наконечник имеет цветную изоляцию - выбирайте паз с такой же маркировкой: красный = 0,5–1,5 мм2, синий = 1,5–2,5 мм2, жёлтый = 4–6 мм2 и т.д.
• Не используйте смазку или масла - они нарушают адгезию между медью и наконечником.
• Проверяйте качество обжима: после опрессовки попробуйте потянуть провод - он не должен выскочить из наконечника.
• Храните инструмент в сухом месте - даже небольшая коррозия на губках влияет на точность обжима.
