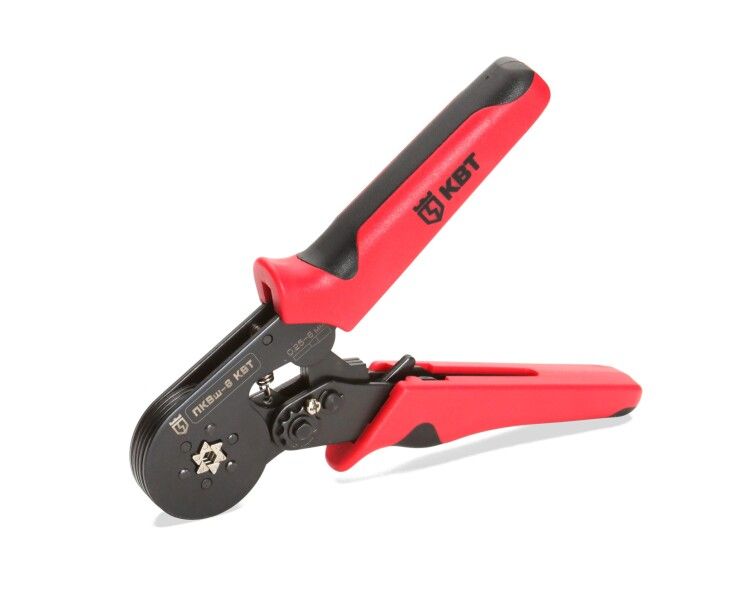

Пресс-клещи шестигранные ПКВш-6 мини серия ПРОФИ - 74593 КВТ

Пресс-клещи шестигранные ПКВш-6 серия ПРОФИ от КВТ - компактный ручной инструмент для надёжной опрессовки втулочных наконечников сечением от 0,25 до 6 мм2. Подходят для работы с кабелями в электроустановках, автоматизации и сборке щитового оборудования.

Назначение и область применения

Пресс-клещи шестигранные ПКВш-6 серия ПРОФИ предназначены для создания механически прочных и электрически надёжных соединений путём обжима втулочных наконечников типа НШВИ, НШВ и двухконтактных НШВИ(2). Применяются при монтаже силовых и управляющих цепей: подключение проводов к клеммникам, контактным болтам, рубильникам, автоматическим выключателям и другим элементам коммутационного оборудования.

Технические характеристики

• Тип привода: ручной
• Диапазон сечений: 0,25–6 мм2 (для одиночных наконечников); 2×0,5–2×4 мм2 (для двойных НШВИ(2))
• Форма обжима: шестигранная с рифлёной поверхностью
• Ширина матрицы: 13 мм
• Масса: 250 г
• Общая длина: 150 мм
• Цвет корпуса: красный/чёрный
• Количество покрываемых типоразмеров: 15

Совместимость и монтаж

Пресс-клещи шестигранные ПКВш-6 серия ПРОФИ совместимы с любыми втулочными наконечниками, соответствующими заявленному диапазону сечений. Для правильного монтажа:

• Выбирайте наконечник точно по сечению жилы кабеля - не допускайте зазора между проводом и трубкой.
• Заведите провод до упора внутрь наконечника перед обжимом.
• Положите наконечник в матрицу так, чтобы её ось совпадала с продольной осью трубки.
• Не используйте инструмент для обжима наконечников с другими формами (например, круглые или U-образные).

Одна универсальная матрица заменяет набор из нескольких инструментов - не требует замены или регулировки при переходе между размерами.

Особенности конструкции

• Саморегулирующаяся матрица обеспечивает одинаковое качество обжима на всех сечениях внутри диапазона.
• Усовершенствованный храповый механизм фиксирует движение до завершения полного цикла - предотвращает частичную опрессовку.
• Регулятор прижимного усилия позволяет адаптировать давление для тонких или плотных материалов.
• Эргономичные двухкомпонентные рукоятки снижают нагрузку на кисть, особенно при длительной работе.
• Небольшое раскрытие рукояток повышает точность контроля при обжиме в труднодоступных местах.

Преимущества

• Один инструмент вместо нескольких - экономия места и времени при смене задач.
• Стандартный шестигранный профиль с рифлением увеличивает площадь контакта, снижает риск проскальзывания и улучшает электропроводность соединения.
• Лёгкий вес и компактные габариты удобны для работы в щитах и на высоте.
• Высокая долговечность за счёт качественной закалки рабочих поверхностей.

Ограничения применения

• Не подходят для обжима наконечников с сечением более 6 мм2 - возможен выход из строя механизма.
• Не используются для обжима наконечников других типов: кольцевых, штыревых, быстроразъёмных.
• Не рекомендованы для многократного обжима одного и того же наконечника - деформация металла снижает надёжность соединения.
• Не применяйте в условиях постоянной влаги или погружения - инструмент не имеет защиты IP.

Примеры использования

• Подключение медных жил к клеммам автомата в распределительном щите.
• Сборка панелей управления на производстве с использованием кабелей NYM или VVG.
• Монтаж сигнализаций, систем безопасности, где требуется много малогабаритных соединений.
• Работа с двойными наконечниками НШВИ(2) для параллельного подключения двух проводов к одной клемме.

Практические советы

• Перед работой проверьте соответствие сечения провода и наконечника - даже небольшая разница ведёт к плохому контакту.
• После обжима слегка потяните провод - он не должен свободно двигаться в наконечнике.
• Храните инструмент в сухом месте; периодически смазывайте ось храпового механизма маслом для инструментов.
• Для массового производства рассмотрите использование модульных клещей с заменяемыми матрицами - здесь они не нужны, но в будущем могут потребоваться.
• Артикул 74593 - единственный номер для заказа оригинальных пресс-клещей ПКВш-6 серия ПРОФИ от КВТ.
