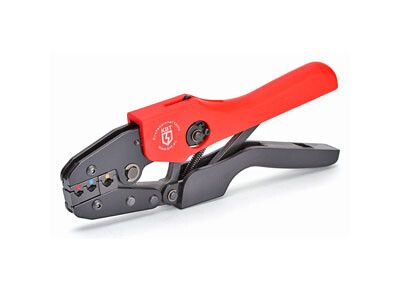

Пресс-клещи CTK-02 серия ПРОФИ - 56539 КВТ

Пресс-клещи CTK-02 серия ПРОФИ от бренда КВТ - ручной инструмент для надежного обжима втулочных наконечников на медных многожильных проводах сечением от 0,25 до 6 мм2. Артикул 56539 подходит для профессионального монтажа в распределительных щитах, пультах управления и других условиях, где требуется долговечное и безопасное соединение без последующего обслуживания.

Назначение и область применения

Пресс-клещи CTK-02 серия ПРОФИ предназначены исключительно для обжима кабельных концевых гильз типа НШВИ и НШВ с трапециевидным форматом деформации. Инструмент работает только с многожильными медными проводами - не одножильными, алюминиевыми или комбинированными жилами. Подходит для работ в электрошкафах, на производстве, в системах автоматизации и при установке оборудования с частыми вибрациями.

Технические характеристики

• Тип привода: ручной
• Диапазон сечений: 0,25–6 мм2
• Тип наконечника: втулочный
• Форма опрессовки: трапецевидная
• Материал корпуса: закалённая сталь с воронением
• Сменная матрица: да
• Автоматический возврат: да
• Фиксация положения: да (блокировка прижима)
• Управление: полностью ручное
• Цвет: красный/черный

Совместимость и монтаж

Пресс-клещи CTK-02 серия ПРОФИ совместимы только с наконечниками, соответствующими ГОСТ 7385 и DIN 46228. Для правильного обжима убедитесь, что выбранный наконечник имеет внутренний диаметр, точно соответствующий внешнему диаметру вашего провода. Матрицу можно заменить при износе - она рассчитана на тысячи циклов. Перед первым использованием проверьте соответствие меток на матрице и рычаге - они должны совпадать с нужным сечением провода.

Безопасность и стандарты

Инструмент не имеет электрической защиты и не предназначен для работы под напряжением. Все операции выполняются только после отключения питания. Конструкция соответствует требованиям безопасности для ручного инструмента класса I. Воронение поверхности снижает риск коррозии, но не делает инструмент водоустойчивым - не допускайте попадания воды внутрь механизмов.

Преимущества

• Храповый механизм предотвращает случайный разжим во время обжима - соединение получается равномерным и плотным.
• Автоматический возврат позволяет выполнять несколько обжимов подряд без лишних движений.
• Эргономичная форма рукояток снижает нагрузку на кисть при длительной работе.
• Блокиратор защищает от неквалифицированного использования - нельзя начать обжим, пока матрица не выставлена правильно.
• Высокая прочность стали и термообработка обеспечивают срок службы более 10 тысяч циклов.

Ограничения применения

• Не применяйте для обжима наконечников сечением менее 0,25 мм2 или более 6 мм2 - возможна порча матрицы или плохой контакт.
• Запрещено использовать для алюминиевых, медно-алюминиевых или трубчатых наконечников - материал и форма опрессовки несовместимы.
• Не применять в условиях постоянной влаги, грязи или температур ниже –20 C - повышается риск отказа механизма.
• Не модифицируйте матрицы самостоятельно - изменение формы нарушает качество соединения и аннулирует гарантию.

Примеры использования

• Подключение силовых кабелей к автоматическим выключателям в щите 380 В.
• Обжим проводов в пульте управления станком с ЧПУ.
• Монтаж заземления в распределительном пункте объекта.
• Сборка контрольных цепей в системах автономного освещения.

Практические советы

• Перед каждым обжимом проверяйте глубину входа провода в наконечник - он должен войти до упора, чтобы избежать “вылета” жилы.
• Если матрица забита металлической стружкой - очищайте её мягкой щёткой; не используйте острые предметы.
• Для обжима двойных наконечников (например, НШВИ-2) выбирайте режим для максимального сечения в паре - 6 мм2 вместо двух по 3 мм2.
• Храните инструмент в сухом месте, смазывайте шарниры машинным маслом один раз в месяц при активном использовании.
• Артикул 56539 - единственный номер комплекта. Не путайте с другими моделями КВТ - даже аналогичные по цвету клещи могут иметь другую матрицу.
