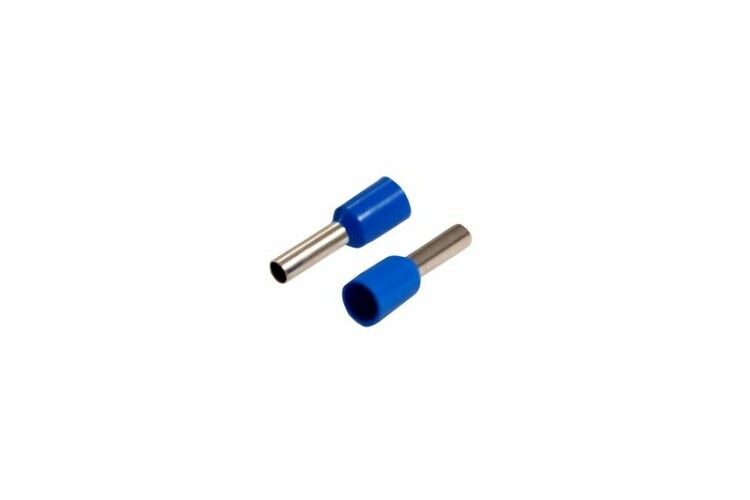

Наконечник штыревой втулочный изол. (НШВИ F-8мм) 2.5кв.мм (СЕ025008 blue) син. (уп.100шт) Rexant 08-0815 MEET

Наконечник штыревой втулочный изолированный F-8 мм 2.5 мм2 (НШВи 2.5-8) синий от Rexant - это готовый контактный элемент для надёжного обжима двух многожильных проводов сечением 2,5 мм2. Применяется в распределительных щитах, пультах управления и силовых цепях, где важна скорость сборки и устойчивость соединения.

Назначение и область применения

Наконечник НШВи 2.5-8 используется для создания прочного и долговечного электрического контакта между многожильным проводом и зажимом оборудования - например, автоматическими выключателями, клеммными колодками, рубильниками или контактами двигателей. Особенно эффективен там, где требуется подключить два провода одновременно: вместо скрутки или облуживания - один обжим, одна точка соединения. Подходит для промышленного оборудования, систем автоматизации, бытовых щитов и транспорта.

Технические характеристики

• Сечение провода: 2,5 мм2 - рассчитан на два провода такого же сечения;
• Диаметр отверстия: 2,6 мм - совместим с болтами и винтами до M3;
• Длина втулки: 8 мм - обеспечивает достаточную площадь обжима для надёжного контакта;
• Материал втулки: латунь - высокая проводимость и механическая прочность;
• Покрытие: лужёное - предотвращает окисление, увеличивает срок службы;
• Изоляция: ПВХ - синяя трубчатая манжета, защищает от случайного касания и влаги;
• Форма фланца: трубчатая - равномерное распределение усилия при обжиме;
• Тип монтажа: обжимной - требует специальный инструмент.

Совместимость и монтаж

Наконечник НШВи 2.5-8 синий монтируется исключительно обжимом. Перед установкой необходимо зачистить изоляцию с обоих проводов на длину, соответствующую глубине втулки (не более 8 мм). Жилы вставляются в втулку до упора - коническая ПВХ-манжета помогает легко направить провода. Обжим выполняют специальным клещами: HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4). Убедитесь, что инструмент имеет матрицу под диаметр 2,6 мм и подходящее усилие для 2,5 мм2. После обжима проверьте герметичность изоляции - она не должна треснуть или сместиться.

Безопасность и стандарты

Изолированная конструкция снижает риск поражения током при работе под напряжением. Материалы соответствуют требованиям безопасности для электромонтажа в помещениях с нормальной влажностью. IP-класс защиты не указан - не предназначены для открытого монтажа вне корпуса или во влажных средах без дополнительной защиты.

Преимущества

• Поддерживает двойное подключение - экономит место и время при сборке;
• Лужёная поверхность не окисляется - контакт остаётся стабильным годами;
• ПВХ-изоляция не деформируется при температуре до +70 C;
• Удобная форма втулки позволяет легко вводить даже плотные многожильные провода;
• Яркий синий цвет - отличает от других наконечников, упрощает визуальный контроль.

Ограничения применения

• Не применяется для одножильных проводов - конструкция рассчитана только на многожильные;
• Запрещено использовать без обжима - скручивание или пайка недопустимы;
• Работает только при температуре от -40 C до +70 C - не для экстремальных условий;
• Не предназначен для постоянного погружения в воду или работы под открытым небом без корпуса;
• Не совместим с клеммами большего диаметра - отверстие 2,6 мм ограничивает использование болтов M3 и меньше.

Примеры использования

• Подключение входных кабелей к автоматам в распределительном щите;
• Присоединение проводов к клеммам частотных преобразователей;
• Сборка цепей управления на станках с несколькими датчиками;
• Монтаж освещения в промышленных помещениях с групповым подключением;
• Электрооборудование автопарков и тепловозов - благодаря устойчивости к вибрации.

Практические советы

• Выбирайте обжимные клещи с регулировкой усилия - пережим повредит провод, слабый обжим вызовет нагрев;
• Перед обжимом проверьте, чтобы провода полностью вошли в втулку - видимые концы снижают надёжность;
• Не используйте плоскогубцы или обычные клещи - они не обеспечивают нужного давления и деформируют форму;
• При замене старого наконечника - всегда проверяйте диаметр отверстия нового на соответствие болту;
• Храните в сухом месте - хотя изоляция защищает, длительное воздействие влаги может повредить лужёный слой.
