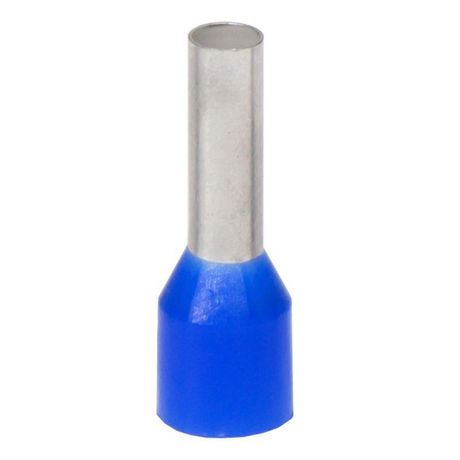

Наконечник-гильза с изолированным фланцем для жилы сечением 2,5кв.мм, длина контактной части 18мм, синий (НШВИ 2.5-18) | IF2.5-18BL DKC ДКС

Наконечник-гильза с изолированным фланцем DKC if2.5-18bl предназначен для надежного оконцевания многожильных проводников сечением 2,5 мм2. Благодаря изолированному фланцу и качественной герметизации, этот наконечник обеспечивает безопасное соединение в условиях повышенной влажности и механических нагрузок, особенно в распределительных щитах и на оборудовании с частой вибрацией.

Назначение и область применения

Наконечник-гильза DKC if2.5-18bl используется для оконцевания многожильных медных проводов сечением 2,5 мм2 перед установкой в клеммы, автоматические выключатели, контакторы и другие коммутационные устройства. Подходит для монтажа в электрошкафах, на промышленном оборудовании, системах автоматизации, освещении и бытовых электросетях. Изолированный фланец исключает риск случайного замыкания между соседними клеммами.

Технические характеристики

• Сечение жилы: 2,5 мм2
• Длина контактной части: 18 мм
• Материал контактной части: медь М0
• Покрытие: олово с добавлением висмута (повышает проводимость и устойчивость к окислению)
• Материал изоляции: полипропилен, не поддерживающий горение (стандарт UL94 HB)
• Цвет изоляции: синий (соответствует цветовой маркировке сечения 2,5 мм2)
• Галогены: отсутствуют
• Производство: метод термопластичной формовки - внутренняя поверхность гильзы без заусенцев

Совместимость и монтаж

Наконечник-гильза DKC if2.5-18bl совместим с клеммами, рассчитанными на провода 2,5 мм2 и диаметром штыря до 5,5 мм. Для монтажа используйте обжимной инструмент с матрицей для гильз 2,5 мм2. Обжим должен быть равномерным - не допускается перекос или недостаточное давление. После обжима проверьте прочность фиксации: провод не должен выскальзывать из гильзы при легком растяжении. Изолированный фланец не требует дополнительной изоляции после установки.

Безопасность и стандарты

• Материал изоляции соответствует стандарту UL94 HB - самозагасаемый, не распространяет пламя
• Отсутствие галогенов снижает токсичность продуктов горения - подходит для помещений с высокими требованиями к экологической безопасности
• Покрытие оловом с висмутом предотвращает образование оксидов, что продлевает срок службы соединения

Преимущества

• Изолированный фланец исключает необходимость в применении термоусадочных трубок или изоленты
• Ровная внутренняя поверхность гильзы - минимизация риска перелома жил при обжиме
• Улучшенная электропроводность за счет оловянно-висмутового покрытия
• Стабильная работа при температуре от -40C до +105C
• Цветовая маркировка (синий) позволяет быстро определить сечение провода при визуальном контроле

Ограничения применения

• Не предназначена для одножильных проводов - возможна потеря контакта из-за отсутствия деформации жилы
• Не рекомендуется использовать в цепях с током выше 25 А (при нормальных условиях охлаждения)
• Не подходит для монтажа в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - материал изоляции не устойчив к таким веществам
• Обжимный инструмент должен точно соответствовать типу наконечника; использование неподходящего инструмента приведёт к плохому контакту или разрушению изоляции

Примеры использования

• Подключение проводов к автоматическим выключателям в распределительных щитках
• Фиксация проводов на клеммах УЗО и дифференциальных автоматов
• Соединение проводов с контактными группами реле и контакторов в панелях управления
• Монтаж в вибрирующих системах - например, на насосах, компрессорах, конвейерах
• Электрооборудование в помещениях с повышенной влажностью - бассейны, кухни, производственные цеха

Практические советы

• Перед обжимом удалите изоляцию с провода на длину, равную глубине гильзы (18 мм) - лишняя изоляция внутри гильзы снижает качество контакта
• Проверяйте соответствие диаметра входного отверстия клеммы и внешнего диаметра наконечника - DKC if2.5-18bl имеет стандартный размер, подходящий для большинства европейских клемм
• Не применяйте паяльник для усиления контакта - нагрев размягчит изоляцию и может вызвать её деформацию
• При использовании в серийном производстве - сохраняйте одинаковый усилие обжима для всех наконечников, чтобы гарантировать равномерность качества соединений
• Храните в сухом месте, избегайте прямого солнечного света - длительное UV-воздействие может ослабить полипропиленовую изоляцию
