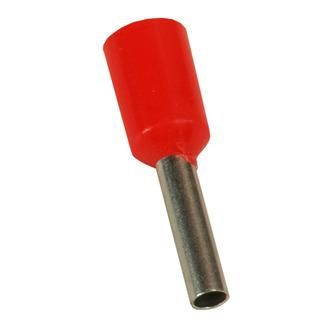

Наконечник штыревой втулочный НШвИ OptiKit T-Shv-PVC-2.5-8 (уп.100шт) КЭАЗ 278041

Наконечник штыревой втулочный НШвИ T-Shv-PVC-2,5-8 (100 штук) от КЭАЗ Optima предназначен для надёжного соединения одножильных медных проводов сечением 2,5 мм2 в распределительных щитах и на оборудовании с напряжением до 400 В. Артикул 278041 - часть серии OptiKit T/S, оптимизированной для быстрого и безопасного монтажа.

Назначение и область применения

Наконечник штыревой втулочный НШвИ T-Shv-PVC-2,5-8 используется для оконцевания медных проводов перед подключением к зажимам автоматических выключателей, контакторов, клеммных колодок и других устройств. Подходит для сборки шлейфов - последовательных соединений между рядом установленных аппаратов. Часто применяется в щитах управления, промышленном оборудовании, системах автоматизации и энергетике.

Технические характеристики

• Номинальное сечение проводника: 2,5 мм2 - рассчитан на одножильные медные провода именно этого сечения;
• Номинальное напряжение: 400 В - допустимо использование в сетях переменного и постоянного тока до указанного значения;
• Материал: медь с лужёным покрытием - обеспечивает хорошую проводимость и устойчивость к окислению;
• Изоляция: Поливинилхлорид (ПВХ) - защищает от случайного касания и замыкания, цвет - синий, соответствует стандартной цветовой маркировке;
• Длина втулки: 8 мм - определяет глубину запрессовки на жилу;
• AWG: 8 - американский эквивалент сечения, совпадает с 2,5 мм2;
• Рабочая температура: от –40 C до +80 C - подходит для установки в условиях перепадов температур, в том числе на улице или в холодных помещениях;
• Количество в упаковке: 100 штук - удобно для массового монтажа.

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ T-Shv-PVC-2,5-8 совместим с клеммами, имеющими гнездо под штыревой контакт размером, соответствующим 8 AWG. Для монтажа требуется обжимной инструмент с матрицей для наконечников типа ШвИ с сечением 2,5 мм2. Обжим должен быть равномерным - не повреждать изоляцию и плотно фиксировать жилу внутри втулки. Изоляция не снимается полностью - она остаётся на корпусе, предотвращая доступ к токоведущим частям после установки.

Безопасность и стандарты

Наконечник соответствует требованиям к изоляции и механической прочности для оборудования до 400 В. Материал ПВХ не распространяет горение и устойчив к воздействию масла и большинства химикатов, что повышает безопасность в промышленной среде. Лужёное покрытие снижает риск коррозии, особенно в условиях повышенной влажности.

Преимущества

• Удобство монтажа - изолированный дизайн исключает необходимость дополнительно изолировать место соединения;
• Защита от окисления - лужёная медь сохраняет проводимость даже при длительной эксплуатации;
• Цветовая маркировка - синий цвет позволяет быстро идентифицировать сечение провода в сложных схемах;
• Высокая надёжность соединения - типовая конструкция проверена годами практики в промышленных щитах.

Ограничения применения

Не предназначены для многожильных проводов - требуются специальные наконечники с опрессовкой. Не рекомендовано использовать при напряжении выше 400 В. Температурный диапазон ограничен - при температурах ниже –40 C или выше +80 C возможна потеря эластичности изоляции. Не следует применять в местах с постоянным механическим трением или вибрацией без дополнительной фиксации.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите;
• Создание шлейфа между несколькими УЗО или дифференциальными автоматами;
• Присоединение проводов к клеммам терморегуляторов, реле времени, преобразователей частоты;
• Монтаж в пультах управления станков, конвейеров, насосных станций.

Практические советы

• Перед обжимом убедитесь, что сечение провода точно соответствует 2,5 мм2 - меньшее сечение может привести к плохому контакту, большее - к повреждению наконечника;
• Обжимайте только с помощью инструмента, подходящего для типа НШвИ - некорректный инструмент деформирует втулку и снижает надёжность;
• Проверьте, чтобы изоляция провода доходила до начала металлической втулки - не должно быть открытых участков жилы вне наконечника;
• Артикул 278041 - идеально сочетается с другими элементами серии OptiKit T/S, такими как клеммы и переходники от КЭАЗ - используйте комплектную систему для унификации монтажа.
