Наконечник НШВИ2,5-08 2,5мм2 с изолированным фланцем (100шт/упак) GENERICA - UGN11-008-D25-100-G IEK

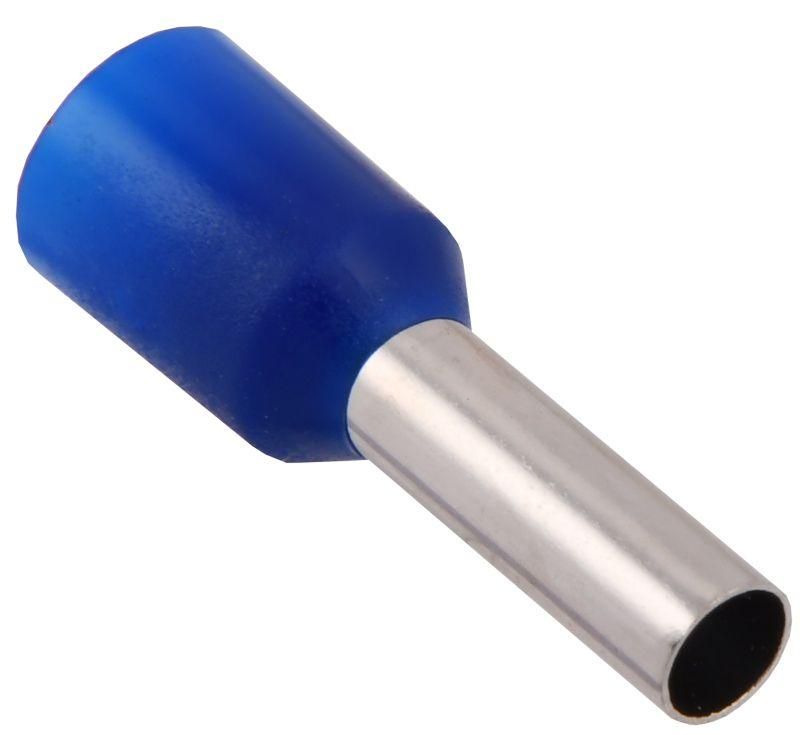

Наконечник НШВИ 2,5-08 2,5 мм2 с изолированным фланцем (100 шт/упак) от GENERICA и IEK предназначен для надёжного соединения медных проводов сечением 2,5 мм2 через опрессовку. Изделие сочетает механическую прочность и электроизоляцию, что делает его удобным для монтажа в распределительных щитах, на клеммах автоматов и контакторах.

Назначение и область применения

Наконечник НШВИ 2,5-08 2,5 мм2 с изолированным фланцем используется для оконцевания однопроволочных и многожильных медных проводов. Применяется в электрических цепях переменного и постоянного тока до 1000 В. Подходит для подключения к клеммам автоматических выключателей, УЗО, контакторов, реле, кросс-модулей и других устройств с винтовыми зажимами. Особенно эффективен там, где требуется исключить контакт открытой жилы с окружающей средой.

Технические характеристики

• Поперечное сечение провода: 2,5 мм2
• Длина втулки: 8 мм - обеспечивает плотную опрессовку и удержание жилы
• Материал втулки: медь, лужёная - снижает окисление, повышает долговечность контакта
• Материал изоляции: поливинилхлорид (PVC) - устойчив к перегреву, химически стабилен
• Цвет изоляции: синий - соответствует стандартной цветовой маркировке для нулевых проводников (N)
• Форма фланца: трубчатая - защищает место соединения и предотвращает случайное касание соседних элементов
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник НШВИ 2,5-08 2,5 мм2 с изолированным фланцем совместим с любыми винтовыми клеммами, рассчитанными на провод 2,5 мм2. Для установки используйте специальный пресс-клещи с матрицей для наконечников типа НШВИ. Не применяйте обычные плоскогубцы - это приведёт к плохому контакту и повреждению изоляции. После опрессовки проверьте надёжность фиксации: жила не должна свободно двигаться внутри втулки. Изолированный фланец позволяет монтировать наконечник без дополнительной термоусадки или изоленты.

Безопасность и стандарты

Наконечник НШВИ 2,5-08 2,5 мм2 с изолированным фланцем соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7399. Лужёная медь и PVC-изоляция обеспечивают безопасную работу при температуре от -40C до +70C. Отсутствие открытых металлических частей после монтажа снижает риск поражения током и замыканий.

Преимущества

• Изоляция сразу защищает место соединения - не требует дополнительных мер
• Лужёная медь улучшает проводимость и препятствует коррозии
• Синий цвет упрощает идентификацию нулевого провода при обслуживании
• Трубчатый фланец предотвращает смещение провода и закорачивание на корпус
• Высокая плотность опрессовки минимизирует нагрев в месте контакта

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов - только для меди
• Не рекомендуется использовать в условиях постоянного воздействия масла, бензина или растворителей - PVC может деформироваться
• Работает только при температуре до +70C; при более высоких значениях возможна потеря эластичности изоляции
• Не подходит для применений с динамическими нагрузками (вибрация, частые изгибы) - для таких задач используются другие типы наконечников

Примеры использования

• Подключение нулевой шины в распределительном щите
• Присоединение провода к входному автомату в квартире
• Монтаж проводов к клеммам теплового реле или магнитного пускателя
• Соединение проводов в системах освещения и управления
• Обслуживание бытовых и промышленных электрощитов

Практические советы

• Перед монтажом убедитесь, что сечение провода точно соответствует 2,5 мм2 - меньшие или большие жилы приведут к плохому контакту
• При использовании в сыром помещении (например, в подвале) дополнительно контролируйте целостность изоляции каждые 6–12 месяцев
• Артикулы ugn11-008-d25-100-g от GENERICA и IEK взаимозаменяемы - можно смешивать партии в одном проекте
• Храните в сухом месте, избегайте прямого солнечного света - UV-излучение со временем ослабляет PVC
• Для массового монтажа используйте упаковку по 100 шт. - экономит время на подборе и доставке
