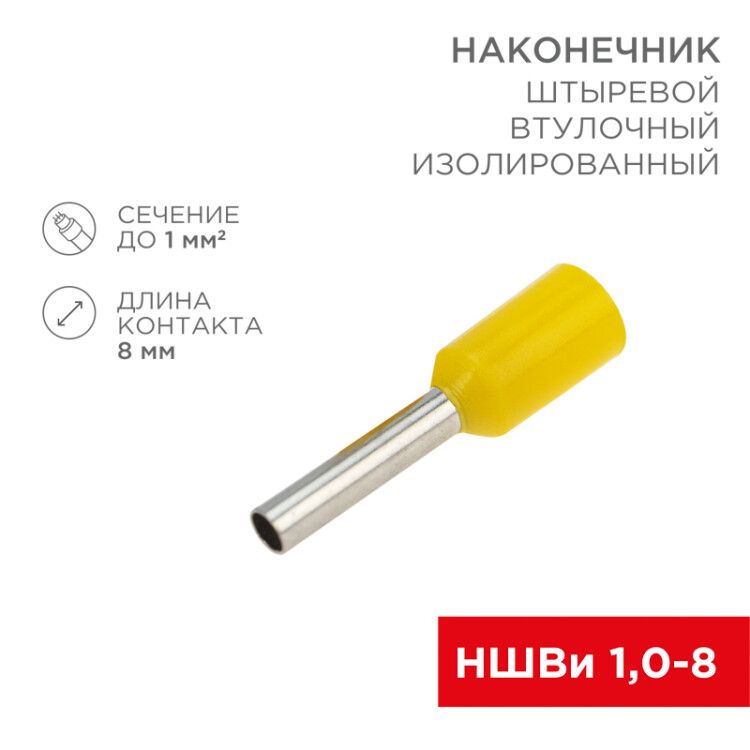

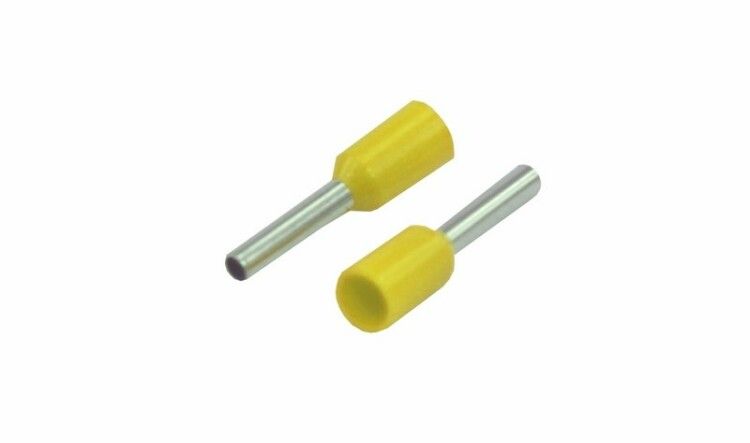

Наконечник штыревой втулочный изол. (НШВИ F-8мм) 1кв.мм (СЕ010008red) желт. (уп.100шт) Rexant 08-0813 MEET

Наконечник штыревой втулочный изолированный F-8 мм 1 мм2 (НШВи 1.0-8) желтый от REXANT - это готовое решение для надёжного обжима одножильных и многожильных медных проводов сечением 1 мм2. Применяется в распределительных щитах, пультах управления, силовой аппаратуре и других местах, где требуется быстрая и безопасная фиксация провода в клеммах.

Назначение и область применения

Наконечник НШВи 1.0-8 желтый используется для подготовки концов проводов перед подключением к болтовым зажимам, клеммным колодкам и контактам автоматических выключателей, УЗО, рубильников. Он исключает необходимость облуживания или скручивания многожильных проводов, которые при этом теряют форму и плохо фиксируются. Подходит для монтажа в бытовых и промышленных электрических сетях, на станках, конвейерах, системах автоматизации.

Технические характеристики

• Сечение провода: 1 мм2 - подходит для медных проводов с этим значением
• Длина втулки: 8 мм - рабочая часть, куда вставляется и обжимается провод
• Диаметр отверстия: 1.7 мм - совпадает с типовым размером болтов M3–M3.5
• Общая длина наконечника: 14.6 мм
• Материал втулки: латунь - обеспечивает хорошую проводимость и механическую прочность
• Покрытие: лужёное - предотвращает окисление, улучшает контакт и долговечность
• Изоляция: да, из ПВХ - защищает токоведущую часть от случайного касания и влаги
• Цвет: жёлтый - стандартизированная цветовая маркировка для удобства идентификации
• Температурный режим: от –40 C до +80 C - работает в широком диапазоне условий
• Способ монтажа: обжимной - требует специальных клещей

Совместимость и монтаж

Наконечник НШВи 1.0-8 желтый совместим с любыми клеммами и зажимами, имеющими отверстие диаметром 1,7 мм. Монтаж выполняется только обжимом - скручивание или пайка недопустимы. Для правильного обжима используйте пресс-клещи с матрицей, подходящей под сечение 1 мм2 и размер втулки 8 мм. Рекомендованные модели: HT-864 (артикулы 12-3202, 12-3202-4), HT-866 (12-3205), HT-86-4 (12-3106), HT-301E (12-3113, 12-3114, 12-3013). Перед обжимом зачистите провод на длину 8–9 мм, чтобы он полностью вошёл в втулку. Коническая манжета из ПВХ облегчает введение многожильного провода.

Безопасность и стандарты

Наконечник НШВи 1.0-8 соответствует требованиям к изолированным соединениям для низковольтных цепей. Изоляция из ПВХ обеспечивает электробезопасность при работе под напряжением до 1000 В переменного тока. Лужёное покрытие снижает риск нагрева в месте контакта благодаря устойчивости к окислению. Соответствие международным нормам IEC 60947-7-1 и ГОСТ Р 50030.5.2 реализовано через материалы и геометрию конструкции.

Преимущества

• Устраняет проблему “распушивания” многожильного провода при затяжке клеммы
• Готовая изоляция - не нуждается в дополнительном изолировании после монтажа
• Высокая надёжность контакта благодаря латуни и лужению
• Цветовая маркировка позволяет быстро отличить сечения при сборке
• Экономит время монтажа - операция занимает несколько секунд

Ограничения применения

Не применяйте наконечник НШВи 1.0-8 для проводов сечением более 1 мм2 - возможен перегрев и выход из строя. Не использовать в условиях постоянного погружения в воду - хотя IP-класс не указан, изоляция ПВХ не предназначена для длительного контакта с жидкостью. Не рекомендуется применять в средах с высоким уровнем химически активных паров (например, в кислотных производствах) - ПВХ может деформироваться. Также не допускается повторный обжим - после первого сжатия металл втулки меняет структуру, и повторное использование снижает надёжность соединения.

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в квартирном щитке
• Фиксация проводов к клеммам частотного преобразователя
• Монтаж сигнальных линий в пультах управления станков
• Соединение проводов в распределительных коробках промышленных объектов
• Установка заземления в системах TN-S/TN-C-S

Практические советы

• Перед обжимом проверьте, что провод полностью вошёл в втулку - не должно быть торчащих жил
• Выбирайте клещи с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - повреждает провод
• Проверяйте качество обжима: попробуйте потянуть провод - он не должен выскальзывать
• Жёлтый цвет указывает на сечение 1 мм2 - используйте этот факт для быстрой группировки проводов при сборке
• Храните наконечники в сухом месте - даже лужёное покрытие может потерять эффективность при повышенной влажности
