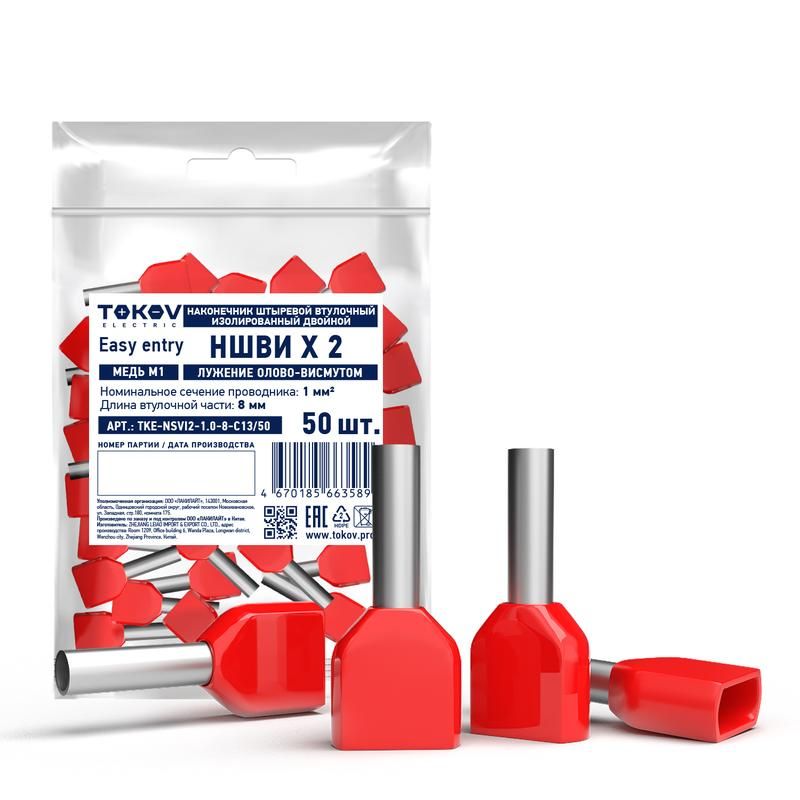

Наконечник штыревой втулочный изолированный двойн. НШВИ(2) 1.0-8 TOKOV ELECTRIC TKE-NSVI2-1.0-8-C13/50

Наконечник штыревой втулочный изолированный двойной НШВИ(2) 1.0-8 от TOKOV ELECTRIC предназначен для надёжного соединения одножильных медных проводов сечением 1 мм2 с штыревыми клеммами. Артикул tke-nsvi2-1.0-8-c13/50 обеспечивает безопасную и долговечную коммутацию в условиях повышенной влажности и вибраций.

Назначение и область применения

Этот наконечник используется для оконцевания двух проводов одновременно - он позволяет соединить два провода сечением 1 мм2 в одной точке контакта. Подходит для установки в клеммники, разъёмы, автоматические выключатели, контакторы и распределительные щиты. Применяется в системах управления, автоматизации, бытовой и промышленной электронике, где требуется компактное и защищённое соединение.

Технические характеристики

• Тип конструкции: двойной втулочный наконечник - две изолированные втулки в одном корпусе
• Номинальное сечение проводника: 1 мм2 (для каждого провода)
• Материал контактной части: медь - высокая проводимость и устойчивость к нагреву
• Длина втулки: 8 мм - оптимальна для плотного обжима стандартными клещами
• Материал изоляции: полипропилен (PP) - термостабильный, устойчивый к УФ и химическим воздействиям
• Цвет изоляции: красный - соответствует стандарту цветовой маркировки для проводов 1 мм2
• Галогены: отсутствуют - материал не выделяет токсичных веществ при перегреве или возгорании
• Изоляция: да - предотвращает случайные замыкания между соседними контактами

Совместимость и монтаж

Наконечник НШВИ(2) 1.0-8 совместим с любыми штыревыми клеммами, рассчитанными на провод 1 мм2. Для монтажа используются обжимные клещи с матрицей для двойных наконечников. Обжим должен быть равномерным - проверьте, что металл втулок полностью заполнен жилами, а изоляция не повреждена. Не используйте плоскогубцы - это снижает надёжность соединения. Максимальная температура эксплуатации: до +105 C.

Безопасность и стандарты

Материал изоляции не содержит галогенов, что соответствует требованиям безопасности для помещений с людьми и чувствительным оборудованием. Соответствует ГОСТ Р 50490-92 и IEC 60947-7-1 для наконечников с изоляцией. Полипропиленовая изоляция не поддерживает горение и самозатухает при прекращении действия источника огня.

Преимущества

• Два провода в одном наконечнике - экономия места в клеммнике
• Изолированная конструкция исключает риск КЗ между фазами или с землёй
• Устойчивость к вибрациям - подходит для оборудования с движущимися частями
• Высокая механическая прочность после обжима - не выпадают из клемм даже при частых демонтажах
• Отсутствие галогенов - безопаснее для здоровья и окружающей среды

Ограничения применения

Не применяйте для многожильных проводов - они требуют специальных наконечников с оплеткой. Не допускается использование с проводами большего сечения - это вызывает перегрев и деформацию втулки. Не рекомендован для постоянного погружения в жидкости - хотя изоляция герметична, наконечник не имеет IP-защиты. Не использовать в цепях переменного тока выше 1000 В.

Примеры использования

• Подключение датчиков температуры в панелях управления
• Соединение проводов от кнопочных постов в цепях стартеров
• Разводка слаботочных сигналов в PLC-системах
• Объединение двух проводов питания в распределительной коробке

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки - 8 мм. Перебор - риск оголения токоведущих частей.
• Выбирайте клещи с регулируемым усилием - слишком слабый обжим приведёт к плохому контакту, слишком сильный - к трещинам в меди.
• Проверяйте качество обжима: попробуйте потянуть провод - он не должен выскочить из втулки.
• Артикул tke-nsvi2-1.0-8-c13/50 продается бухтами по 50 штук - удобно для серийного монтажа.
• Храните в сухом месте - хоть изоляция влагостойкая, длительное воздействие воды снижает срок службы.
