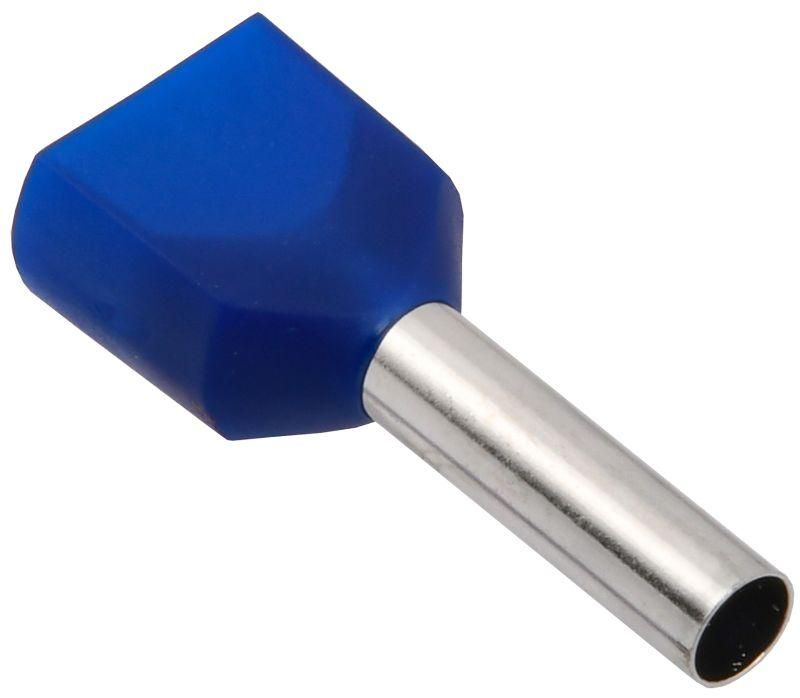

Наконечник НШВИ2 2,5-12 с изолированным фланцем (100шт/упак) GENERICA - UGN31-012-D25-100-G IEK

Наконечник НШВИ2 2,5-12 с изолированным фланцем от GENERICA и IEK предназначен для надёжного соединения медных жил сечением 2,5 мм2 в электрических цепях переменного и постоянного тока. Упакован по 100 штук, что удобно для массового монтажа. Изолированный фланец защищает место соединения и исключает случайные замыкания.

Назначение и область применения

Наконечник НШВИ2 2,5-12 с изолированным фланцем используется для оконцевания однопроволочных и многопроволочных медных жил сечением 2,5 мм2. Подходит для подключения к клеммам автоматических выключателей, контакторов, распределительных щитов и другому оборудованию. Благодаря двойной втулке позволяет соединить два провода в одной точке - например, при ответвлении цепи или подключении заземления.

Технические характеристики

• Сечение провода: 2,5 мм2
• Длина втулки: 12 мм - обеспечивает прочную опрессовку и надёжный контакт
• Тип конструкции: двойной втулочный - один наконечник принимает два провода
• Материал: медь - высокая электропроводность и термостойкость
• Покрытие: лужёное - предотвращает окисление, улучшает пайку и долговечность
• Изоляция: PVC - гибкая, устойчивая к механическим повреждениям и химическим воздействиям
• Цвет изоляции: синий - соответствует стандарту для нулевых проводников (N)
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Изолированность: да - фланец полностью закрывает металлическую часть, исключая доступ к токоведущим элементам

Совместимость и монтаж

Наконечник НШВИ2 2,5-12 совместим с любыми клеммами, рассчитанными на провод 2,5 мм2 и диаметром отверстия до 4–5 мм. Для установки используйте специальный пресс-клещи с матрицей для двойных наконечников. Не допускается использование обычных плоскогубцев - это приведёт к плохому контакту и перегреву. После опрессовки проверьте герметичность соединения: металл не должен выпирать, а изоляция должна плотно прилегать к жиле.

Безопасность и стандарты

Наконечник НШВИ2 2,5-12 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и IEC 60947-7-1. Изолированный фланец снижает риск поражения током и короткого замыкания между соседними клеммами. Цветная изоляция (синяя) помогает быстрее идентифицировать нулевой провод в соответствии с Европейскими нормами (EN 60445).

Преимущества

• Двойная втулка экономит время - не нужны два отдельных наконечника для двух проводов
• Изоляция защищает от случайного касания и попадания пыли/влаги
• Лужёное покрытие увеличивает срок службы в условиях повышенной влажности
• Удобная упаковка по 100 штук - минимизирует потери и упрощает учёт
• Синий цвет ускоряет визуальную диагностику в щитах

Ограничения применения

• Не применяется для алюминиевых проводов - материал только для меди
• Не предназначена для проводов сечением менее 1,5 мм2 или более 4 мм2 - возможен перегрев или слабый контакт
• Не рекомендуется использовать в местах с частыми вибрациями без дополнительной фиксации
• Срок службы 5 лет действителен при температуре от –40C до +80C; вне этого диапазона изоляция может треснуть или потерять эластичность

Примеры использования

• Подключение нулевого провода к шине N в распределительном щите
• Объединение двух проводов заземления перед подключением к контуру
• Разветвление цепи освещения в ящике управления
• Монтаж в промышленных станках, конвейерах, системах автоматизации

Практические советы

• Перед опрессовкой удалите изоляцию с жил точно на длину втулки - 12 мм. Лишняя изоляция внутри втулки снижает качество контакта
• Выбирайте пресс-клещи с регулировкой усилия - слишком слабая опрессовка вызывает люфт, слишком сильная - раздавливает жилу
• Проверяйте соответствие диаметра клеммы и наконечника: если отверстие больше 5 мм, используйте переходник или другой тип наконечника
• Храните в сухом месте - даже лужёная медь может окисляться при длительном контакте с влагой
• При замене старых наконечников - всегда отключайте питание и проверяйте отсутствие напряжения тестером
