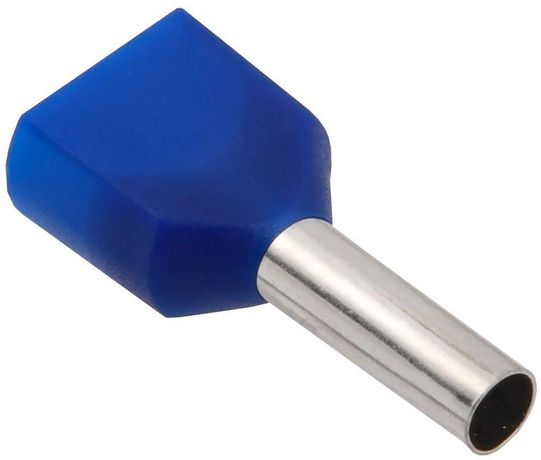

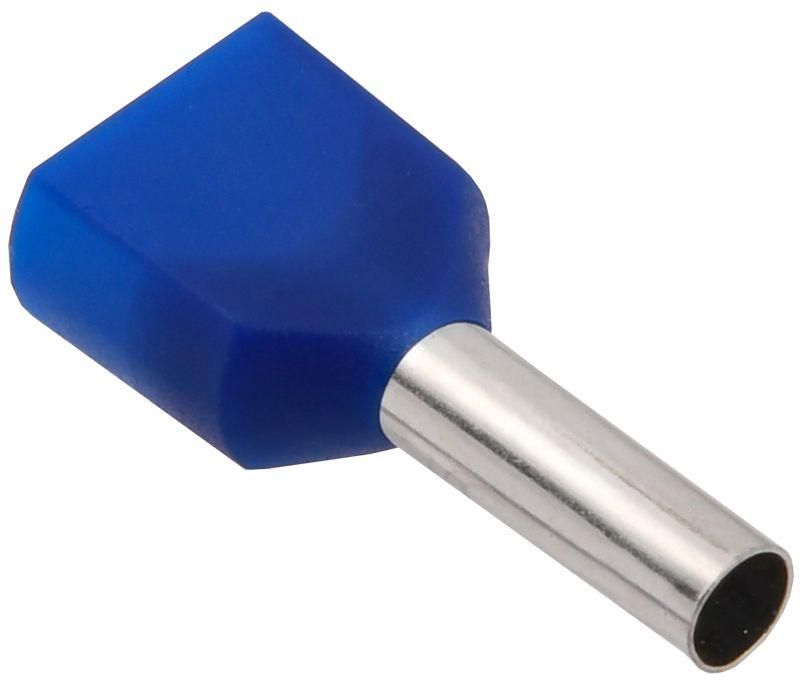

Наконечник НШВИ2 2,5-10 с изолированным фланцем (100шт/упак) GENERICA - UGN31-010-D25-100-G IEK

Наконечник НШВИ2 2,5-10 с изолированным фланцем от GENERICA и IEK предназначен для надёжного соединения медных жил сечением 2,5 мм2 через опрессовку. Упакован по 100 штук, этот наконечник применяют в распределительных щитах, на оборудовании и в автоматике, где важна безопасная и долговечная коммутация.

Назначение и область применения

Наконечник НШВИ2 2,5-10 с изолированным фланцем используется для оконцевания однопроволочных и многопроволочных медных жил сечением 2,5 мм2. Подходит для подключения двух проводников одновременно - например, при соединении входящего и выходящего провода в клеммнике. Применяется в цепях переменного и постоянного тока до 1000 В. Часто встречается в силовых щитах, пультах управления, станках, конвейерах и системах освещения.

Технические характеристики

• Тип конструкции: двойной втулочный - две отдельные втулки для двух проводов
• Сечение провода: 2,5 мм2 (для каждой втулки)
• Длина втулки: 10 мм - обеспечивает прочную опрессовку
• Материал: медь с лужёным покрытием - снижает окисление и улучшает контакт
• Изоляция: да, выполнена из ПВХ синего цвета
• Форма фланца: трубчатая - защищает зону опрессовки и предотвращает случайное касание токоведущих частей
• Срок службы: 5 лет при соблюдении условий эксплуатации
• Упаковка: 100 штук в одной картонной или пластиковой упаковке

Совместимость и монтаж

Наконечник НШВИ2 2,5-10 совместим с любыми клеммами, рассчитанными на винтовые или пружинные соединения с диаметром отверстия до 4,8 мм. Для установки требуется специальный пресс-клещи с матрицей для двойных наконечников. Не используйте обычные плоскогубцы - это повредит форму втулок и снизит надёжность контакта. После опрессовки проверьте, что изоляция не треснула, а провода плотно зафиксированы внутри втулок. Посадочный диаметр втулок соответствует стандартному сечению 2,5 мм2 - не подходит для жил больше или меньше.

Безопасность и стандарты

Наконечник НШВИ2 2,5-10 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и IEC 60947-7-1. Лужёное покрытие предотвращает коррозию, а изоляция из ПВХ выдерживает температуру от –40C до +105C. Цвет изоляции - синий - соответствует стандартной маркировке для нулевых или защитных проводников в некоторых схемах, но не заменяет правильную идентификацию по схеме.

Преимущества

• Двойная втулка позволяет соединить два провода одним элементом - экономит место в клеммнике
• Изолированный фланец исключает риск короткого замыкания на корпус или соседние выводы
• Лужёная медь увеличивает срок службы контакта, особенно в условиях повышенной влажности
• ПВХ-изоляция гибкая, устойчива к механическим воздействиям и не выделяет токсичных веществ при перегреве
• Удобная упаковка по 100 штук - подходит для крупных объектов и серийного монтажа

Ограничения применения

• Не предназначены для алюминиевых жил - только для меди
• Не подходят для проводов сечением менее 1,5 мм2 или более 4 мм2 - возможен слабый контакт или разрыв
• Не рекомендуются для высокочастотных цепей выше 10 кГц - из-за эффекта кожи
• Не следует использовать в средах с агрессивными химическими испарениями - ПВХ может деградировать
• Срок службы 5 лет - после этого срока изоляция теряет эластичность, даже при хорошем состоянии металла

Примеры использования

• Подключение входного и выходного провода в автоматическом выключателе
• Объединение нулевой жилы с несколькими ответвлениями в распределительной коробке
• Соединение проводов в клеммниках PLC-модулей
• Завершение жил перед подключением к клеммам тепловых реле
• Монтаж в щитах управления насосами, компрессорами и вентиляторами

Практические советы

• Перед опрессовкой удалите изоляцию с жил точно на длину втулки - 10 мм. Лишняя изоляция мешает качественному соединению
• Выбирайте клещи с матрицей, помеченной как “HVI” или “Double Tube” - это гарантирует равномерное давление на обе втулки
• Проверяйте качество опрессовки: попробуйте потянуть провод - он не должен выскочить
• Храните наконечники в сухом месте - хотя они имеют изоляцию, длительное воздействие влаги может вызвать окисление лужёного слоя
• При использовании в щитах с ограниченным пространством - учтите, что общий диаметр наконечника с изоляцией составляет около 8–9 мм
